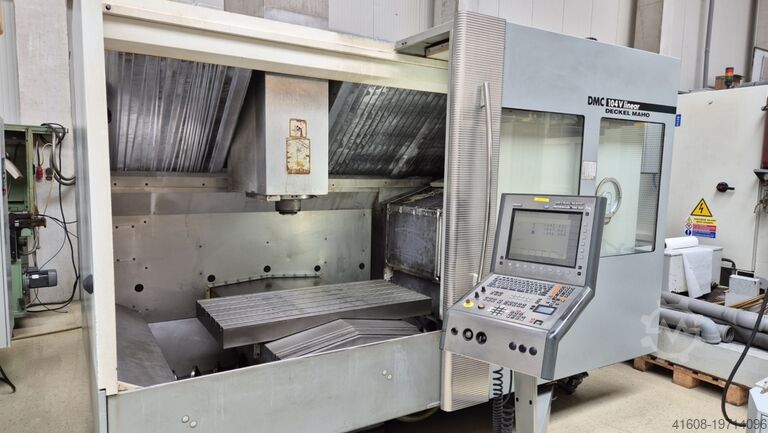

Вертикальный обрабатывающий центр DECKEL- MAHO DMG DMC 104 V linear

Описание

Технические подробности
ход по оси X 1040 мм
ход по оси Y 600 мм
z-ход 500 мм
Система управления Heidenhain iTNC 530

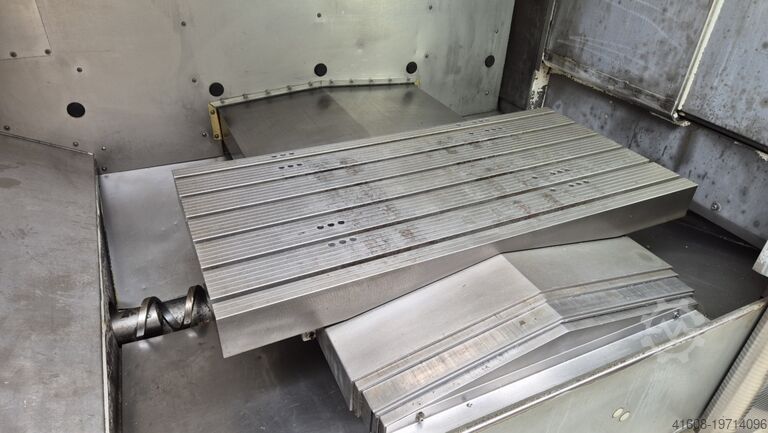

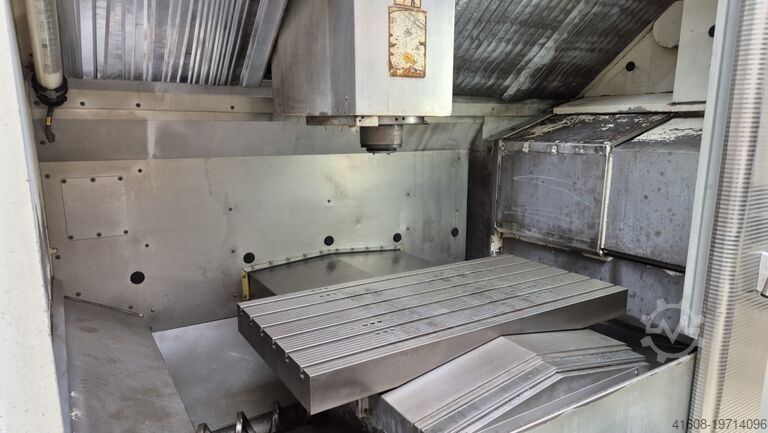

Поверхность стола 1250 x 600 мм
Нагрузка на стол 600 кг
Держатель инструмента SK 40
Скорости вращения шпинделя 1 - 8000 об/мин
Крутящий момент на шпинделе (S1/S6) 140/200 Нм
Диапазон подачи 40000 мм/мин
Ускоренный ход по осям X и Z 70 м/мин
Ускоренный ход по оси Y 40 м/мин
Двигатель шпинделя (100/40% ПВ) 13/19 кВт
Общая потребляемая мощность 39 кВА
Вес машины прибл. 8,9 т
Дополнительная информация
Часы работы 70278
Часы работы шпинделя 23335

Пожалуйста, используйте прилагаемый отчет об измерении геометрии с

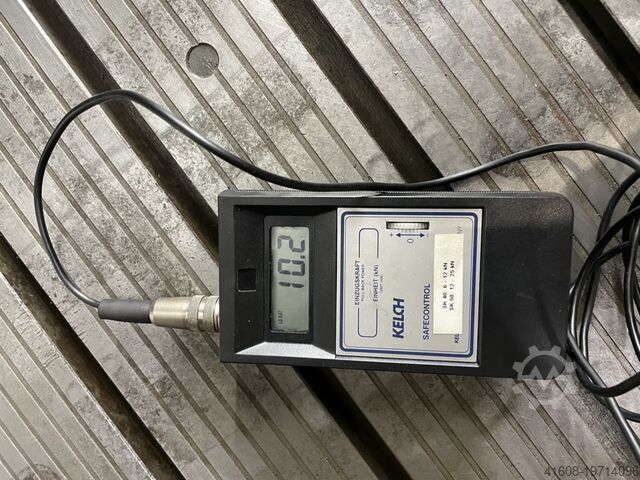

Обратите внимание на измерение силы втягивания инструмента.

Оборудование:

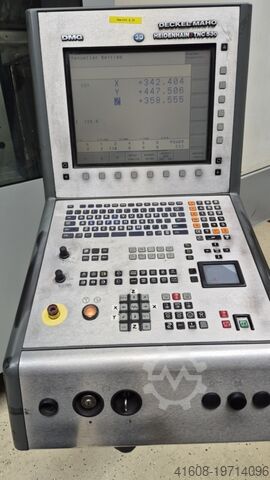

ЧПУ-управление траекторией Heidenhain iTNC 530

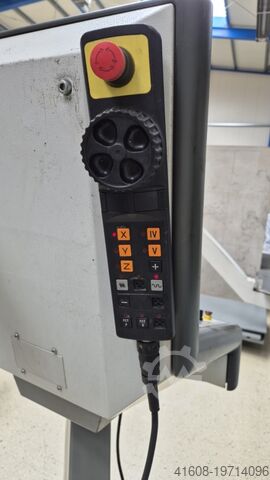

Электронный маховик Heidenhain HR 410
Мотор-шпиндель с повышенным крутящим моментом
Система прямого измерения положения по оси Y-Z
Подготовка к измерительным зондам
Устройство смены инструмента на 30 позиций, диаметр инструмента 100/140 мм, длина 300, вес 7 кг
РОТОКЛИР
Производственный пакет 2
Внутренняя подача СОЖ через шпиндель 20 бар
Система охлаждения с бумажным ленточным фильтром
Охлаждающее устройство продувается воздухом через центр шпинделя, выбирается с помощью М-функции

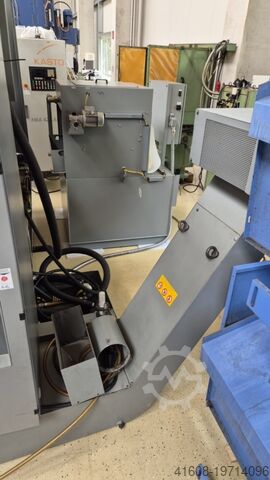

Конвейер для стружки
Смывка кроватей
Docsw Hybue Ed Ddcswb
Линейный привод по оси X
Режим работы 4 Проверка программы с расширенным ручным вмешательством
Документация на машину

Габариты в транспортном положении: 4100 x 2500 x 3000 мм
