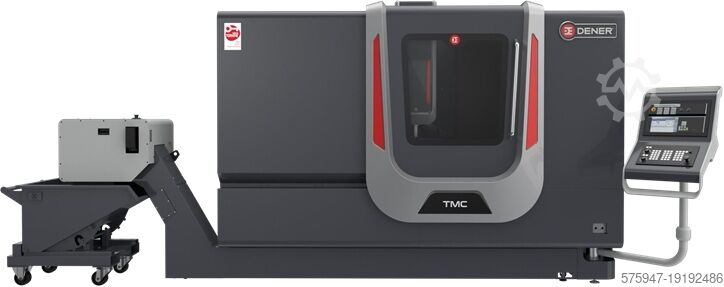

TMC 1000 - ЦЕНТР ОБРАБОТКИ РЕЗЬБЫ С ЧПУ DENER TMC 1000

Описание

ТМС 1000
Вертикальные обрабатывающие центры с ЧПУ гарантируют достижение оптимальной производительности для всех видов заготовок. Компания DENER MACHINE TOOLS предлагает многолетний опыт работы в отрасли для удовлетворения широкого спектра производственных потребностей: от высокоточного фрезерования в любых условиях до сверления, обработки карманов, расточки, нарезания резьбы и нарезания резьбы. Более того, эргономичная ЖК-панель с ЧПУ-управлением упрощает ручное программирование и ввод данных для станков.
ОСНОВНЫЕ МОМЕНТЫ
• Изготовленные на заказ винты с двойной гайкой с высокой точностью и без люфта
• Быстрая и плавная автоматическая система смены инструмента
• Прямой привод шпинделей с высокой точностью и жесткостью
• Высокая точность, экономичность и линейность движения
• Эффективное и плавное движение по линейным направляющим или коробчатым направляющим
• Отличная точность позиционирования и высокая точность повторения
• Механитовое литье с отжигом и снятием напряжений
• Обеспечение тихой, стабильной и точной резки
• Бесплатная сборка машин и образовательная поддержка внутри страны
• Своевременное обслуживание с поставкой запасных частей и доставкой

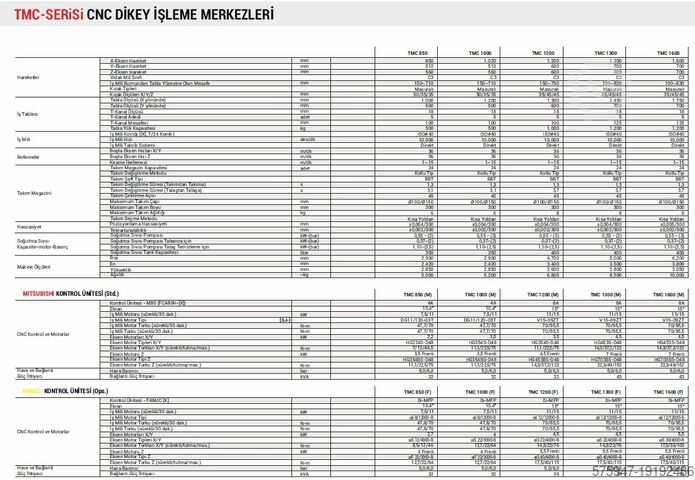

Технические характеристики машины
ТМС 1000
Ход по оси X, мм 1,020
Ход по оси Y, мм 510
Ход по оси Z, мм 560
Шариковый винт Тип C3
Расстояние от торца шпинделя до столешницы мм 150~710
Тип направляющей Роликовый тип
Направляющие X/Y/Z мм 30/35/35
Размер стола (направление X) мм 1200
Размер стола (направление Y) мм 500
Размер Т-образного паза мм 18
Рабочий стол Т-образный паз Количество шт 5
Расстояние между Т-образными пазами, мм 100
Грузоподъемность стола кг 500
Конус шпинделя ([X], конус 24/7) ISO#40
Скорость вращения шпинделя об/мин 10 000

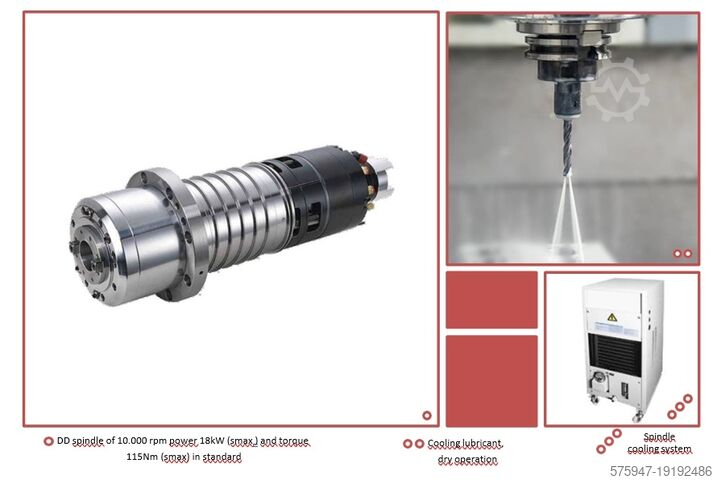

Система привода шпинделя с прямым приводом
Скорость быстрой подачи по осям X/Y м/мин 36
Ppsc Rjwl Azho Nc Ifnsu
Скорость подачи по оси Z Скорость быстрой подачи м/мин 36
Скорость подачи резания м/мин 1~15

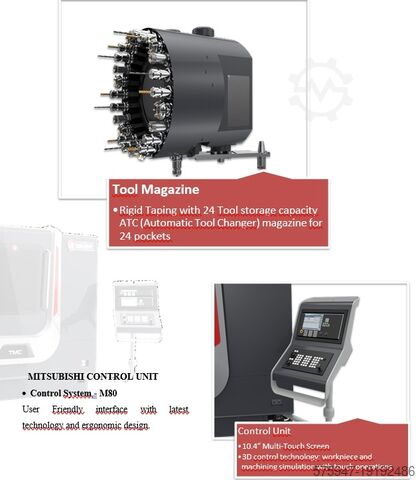

Емкость магазина инструментов 24 шт.
Метод замены инструмента Тип рычага
Тип хвостовика инструмента BBT
Время смены инструмента (от инструмента к инструменту) с 1,3
Время смены инструмента в инструментальном магазине (от стружки до стружки) с 3,1
Угол наклона шпильки 45
Макс. Диаметр инструмента мм Ø100/Ø150
Макс. длина инструмента мм 300
Макс. вес инструмента кг 6
Метод выбора инструмента Кратчайший путь
Точность позиционирования Точность мм ±0,004/300
Повторяемость мм ±0,002/300
Насос охлаждающей жидкости кВт-(бар) 0,55 - (3)
Насос охлаждающей жидкости для пистолета-охладителя кВт-(бар) 0,37-(2)
Емкость охлаждающей жидкости двигателя
& Давление и объем насоса охлаждающей жидкости для очистки стружки кВт-(бар) 1.10-(2.5)
Емкость бака охлаждающей жидкости литр 350
Длина мм 2.900
Размер машины Ширина мм 2.420
Высота мм 2.850
Вес ~кг 5,200
