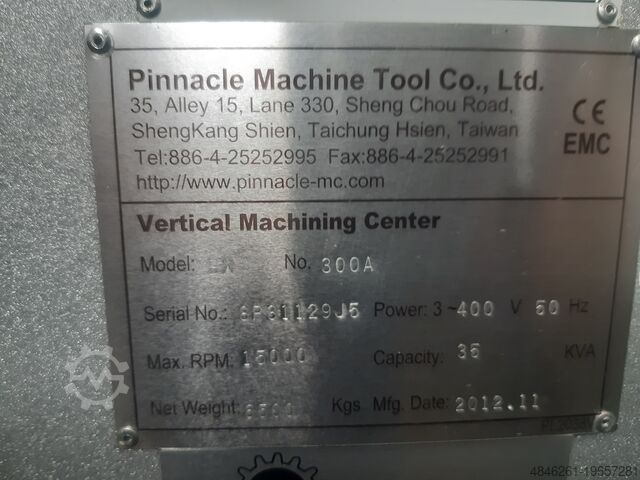

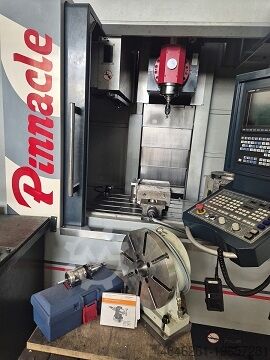

5-осевой вертикальный обрабатывающий центр Pinnacle BX300A

Описание

Бывший в эксплуатации вертикальный 5-осевой (4+1) обрабатывающий центр Pinnacle BX300 с наклонной головкой, год выпуска — ноябрь 2012, первая установка — январь 2013. Небольшое количество наработанных часов. Состояние очень хорошее. Корпус изготовлен из высококачественного чугуна Meehanite, закалённого для уменьшения внутренних напряжений до твёрдости выше HB190, что обеспечивает долгосрочную работу без деформации.

• Конус шпинделя: ISO40
• Электрошпиндель: 15 000 об/мин
• Размер стола (мм): 1300 x 610
• Перемещения по осям (X мм): 1140
• Перемещения по осям (Y мм): 610
• Перемещения по осям (Z мм): 810
• Максимальная нагрузка на стол (кг): 850
• Расстояние от шпинделя до поверхности стола (вертикально, мм): 100 ~ 910
• Расстояние от центра шпинделя до поверхности стола (горизонтально, мм): 355 ~ 1165
• Система управления: MITSUBISHI M720VS

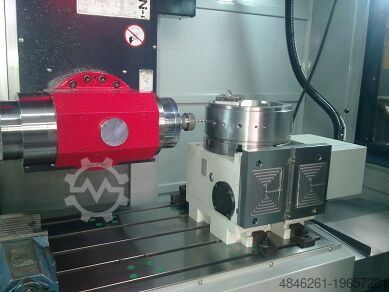

• Наклон головки — ось B в диапазоне: -120° до +120°
• Ось C — полный диапазон 360°
(опционально: возможна интеграция поворотного стола как оси A с контршпинделем и гидрозажимом для фрезеровки лопаток)

Дополнительное оснащение вертикального центра Pinnacle BX300:

• Продувка воздухом через шпиндель

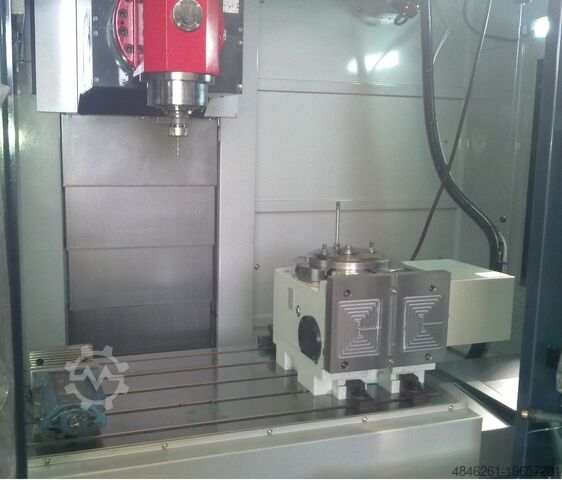

• Поворотный стол с возможностью работы с контршпинделем с гидрозажимом — полный диапазон 360°
• Линейки абсолютного отсчёта Heidenhain по осям X, Y, Z и энкодеры вращения по осям A и C
• Охлаждение через шпиндель до 20 бар + система низкого давления охлаждения
• Касательная измерительная головка RENISHAW OMP60 + приёмник
• Касательная измерительная головка для инструмента RENISHAW TS27R
• Система промывки стружки

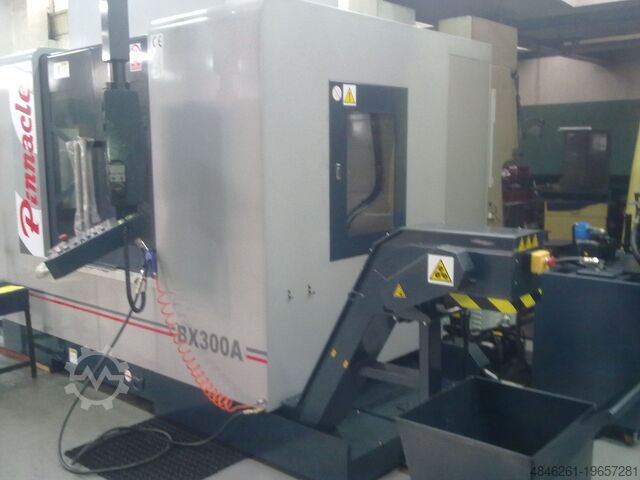

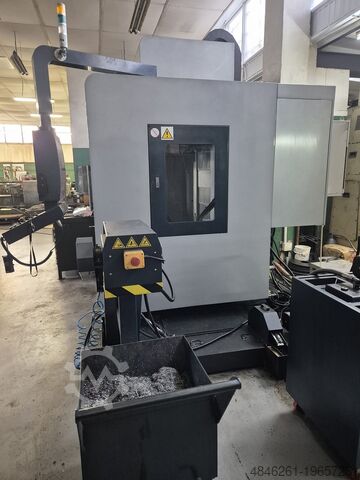

• Ленточный транспортер стружки
• Телескопические кожухи направляющих по осям X, Y, Z
• Полная кабина рабочей зоны с замком безопасности дверей
Dwec Ejw D Rwbed Ddcjb

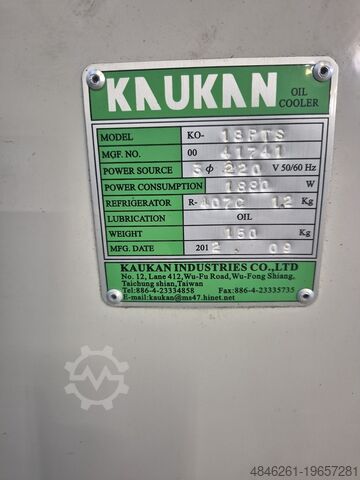

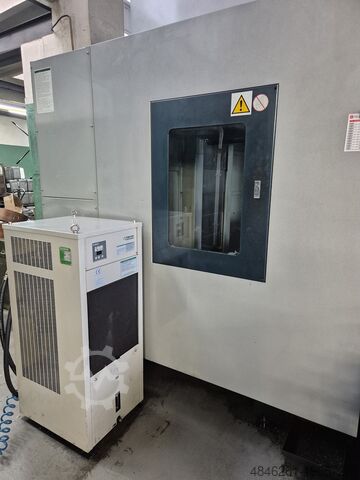

• Система централизованной смазки с теплообменником масла
• Освещение рабочей зоны
• Сигнальная мачта
• Пистолет для промывки и продувки
• Ручное маховичковое колесо (MPG)
• Охлаждение электрошкафа — кондиционер
• 24-позиционный барабанный магазин инструментов
• Система поддержания температуры шпинделя и шарико-винтовых пар
• Маслоотделитель из охлаждающей жидкости
• Комплект обслуживающего инструмента
• Руководство по эксплуатации на польском и английском языках, а также декларация соответствия CE

Функция управления Mitsubishi M720 SSS control (nano control) позволяет оптимизировать форму, основываясь на траекториях команд, для получения гладких и ровных обработанных поверхностей, даже при работе с сильно ступенчатыми поверхностями.
