2012 YCM NDV 102A YCM NDV 102A

Описание

Вертикальный обрабатывающий центр YCM NDV102A 2011 года выпуска. Поставляется со шпинделем на 12 000 об/мин, 30-позиционным ATC, конвейером для стружки, оборудованием для подачи СОЖ и набором инструкций.
СПЕЦИФИКАЦИЯ:
ХОДЫ:
- Ось X: 1020 мм
- Ось Y: 600 мм
- Ось Z: 600 мм
- От торца шпинделя до стола (~ макс.): 700 мм
- От торца шпинделя до стола (~ мин.): 100 мм
СТОЛ:
- Длина: 1120 мм
- Ширина: 650 мм
- Ширина Т-образного паза: 18 мм
- Количество стандартных Т-образных пазов: 6
- Максимальный вес на столе (равномерно распределенный): 1000 кгMachinery Resources International

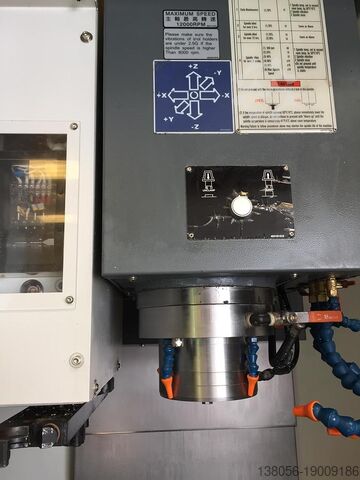

ШПИНДЕЛЬ:
- Максимальная мощность: 15 кВт (20 л. с.)
- Максимальная скорость: 12 000 об./мин
- Система привода: Прямой ременной привод
- Конус: Big Plus BBT40
- Смазка подшипников: Масло Впрыск
- Охладитель шпинделя
СКОРОСТИ ПОДАЧИ:
Pjc R Newfdzcec Ifnopu
- Быстрая и толчковая (макс.): 24 м/мин
ДВИГАТЕЛИ ОСИ:
- Номинальная мощность двигателя оси X/Y/Z: 2,29/2,29/3,3 кВт
УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА:
- Тип: боковое крепление
- Мощность: 30T
- Макс. диаметр инструмента: 76 мм
- Макс. длина инструмента: 300 мм
- Макс. вес инструмента: 6 кг
- Время смены инструмента: 2,5 сек
ОБЩИЕ:
- Требуемый воздух: 78,2 фунта на кв. дюйм/мин
- Источник питания: 400 В / 3 фазы
- Емкость охлаждающей жидкости: 360 л
- Вес станка 7000 кг

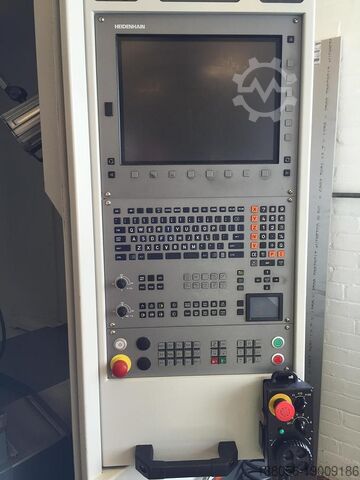

Управление: Heidenhain TNC i530
Характеристики: Ход X1020 Y600 Z600 мм | 12000 об/мин | BBT40
Аксессуары: подача охлаждающей жидкости через шпиндель, высокомоментный двигатель шпинделя, боковое крепление инструмента ATC на 30 позиций
