Обрабатывающий центр
Обрабатывающий центр CINCINNATI CN-4AX-2SP
Состояние
отличное состояние (б/у)
Отправить сообщение
Описание

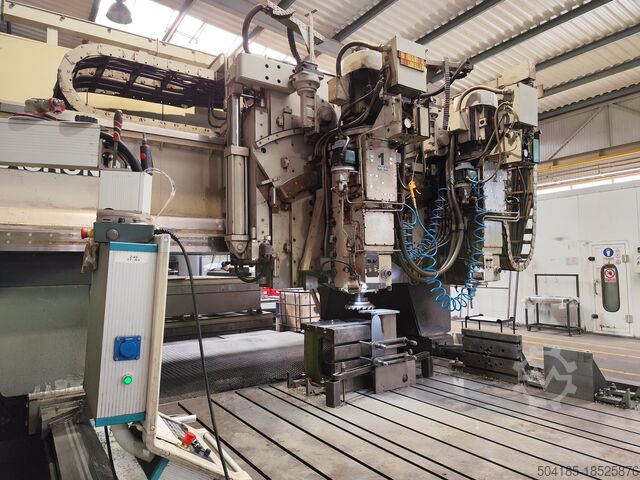

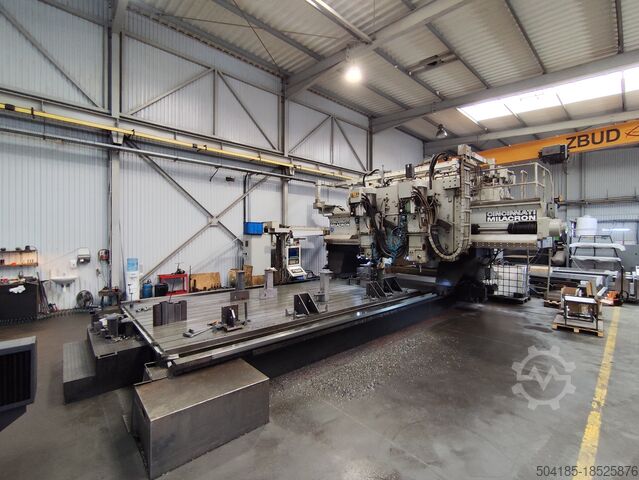

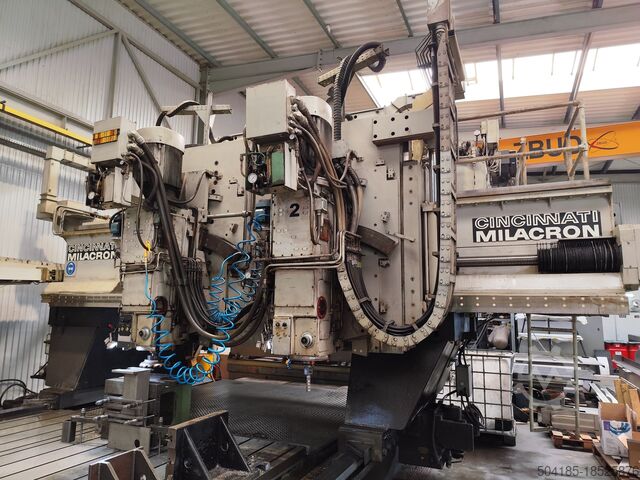

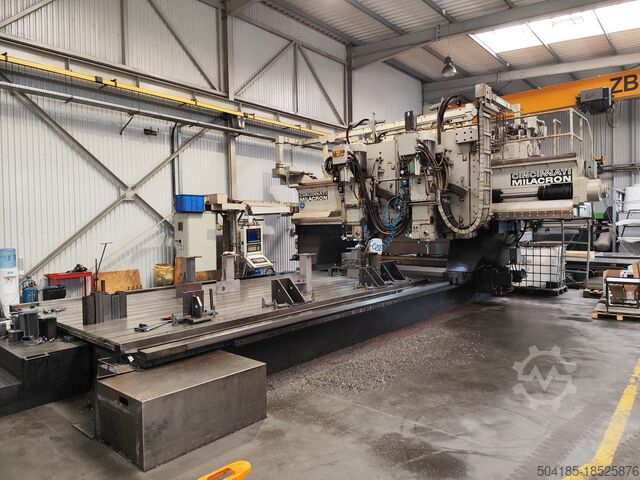

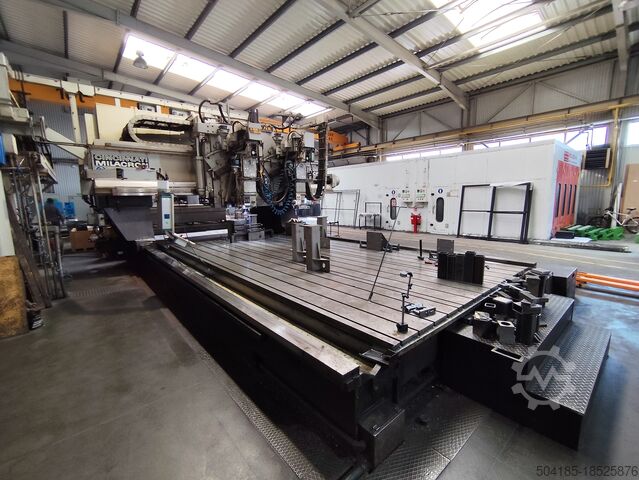

Вертикальный двухшпиндельный 4-осевой портальный фрезерный станок CINCINNATI CN-4AX-2SP. Станок оснащен числовым программным управлением CNC NUM.
Рабочая поверхность
Pscsvznzye R Nc Ifnjpu
Длина 6000 мм
Ширина 3000 мм
Перемещение Ручное и ЧПУ
Продольное (X) 6000 мм
Поперечное (Y) 3000 мм
Вертикальное (Z) 700 мм
Альфа ±22 градуса
Зазор по оси Z 900 мм
Подача Ручная и ЧПУ
Оси X, Y 0-150 дюйм/мин (0-3810 мм/мин)
Ось Z 0-100 дюйм/мин (0-2540 мм/мин)
Шпиндель
Количество шпинделей 2
Расстояние между осями 60" (±0,001") = 1524 мм
Мощность шпинделя макс. 30 (3600 об/мин)
Диапазон скоростей шпинделя 18÷3600 (об/мин)
(См. таблицы мощности и скорости)
Количество скоростей шаги
шпиндель 23
Настройка шпинделя 1/2 (ручная)
Конус шпинделя и фланец № 50 NS
Крутящий момент шпинделя 1/4 л.с. на об./мин
Описание станка
Базовая конструкция основана на портале, движущемся по продольным направляющим.
Продольное перемещение (ось X) осуществляется через портал с помощью зубчатой рейки и двух направляющих; по одной с каждой стороны станины
Портал состоит из направляющей планки постоянной высоты и соединяющей опору для двух шпинделей.
