Полностью интегрированный поворотный и наклонный стол с контрподшипником
Дополнительный фиксированный стол слева для первой стороны обработки
Ход перемещения по оси X 1530 мм
Высокая динамика и скорость 20 000 об/мин
Полностью изолированная рабочая зона, отделенная от магазина инструментов
Хорошая доступность
Легко автоматизировать с помощью паллет и роботов
Ход перемещения по оси X 1530 мм
Ход перемещения по оси Y 530 мм
Ход перемещения по оси Z 465 мм
Диаметр поворотного стола 5-й оси 650 мм
Количество инструментов 54
Скорость вращения шпинделя 20 000 об/мин
Держатель инструмента HSK63

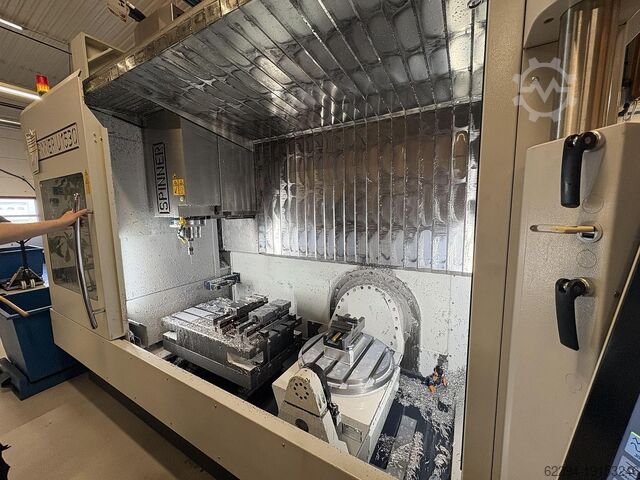

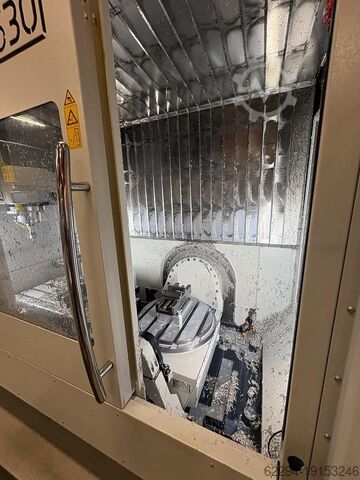

СТАНОК U-1530:
Усовершенствованный вариант сборки для наивысшего уровня производительности в версии U5 с 5 осями
Ходы X = 1530 мм, Y = 530 мм, Z = 465 мм
Линейные направляющие во всех трех осях
Необходимые элементы настройки на станине станка для регулировки
Полная облицовка защитного кожуха + освещение рабочей зоны

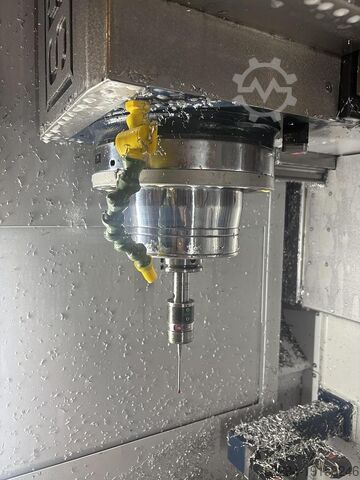

Высокоточный фрезерный шпиндель:
До 20 000 об/мин в мотор-шпинделе
С прямым приводом без ремня
Жидкостное охлаждение
Крепление инструмента на шпинделе HSK63
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН:
С 54 инструментальными станциями
Высокоскоростная версия с интеллектуальным контроллером
С быстроходной инструментальной цепью
Отделена от рабочей зоны пневматической заслонкой

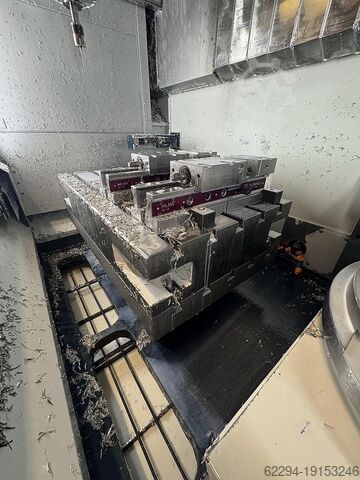

НЕПОДВИЖНЫЙ СТОЛ U-1530:
С Т-образными пазами для фиксации заготовок и зажимных устройств
160-миллиметровая верхняя пластина доступна для стола/шпинделя для высоких надстроек и использования задней бабки
ПРЯМЫЕ ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ по осям X/Y/Z:
Для повышения точности позиционирования и улучшенной теплопередачи
Спроектирован с использованием шкал Heidenhain и интегрировано в управление
Версия с управлением SIEMENS со следующими характеристиками:
Внимание: действуют общие условия Siemens для программных продуктов
Управление SIEMENS 840D со следующими характеристиками:
Новая разработка: сенсорная панель управления SPINNER-SPIOS 24" для приложений 10.4
Сверхкомпактная конструкция с уменьшенной площадью панели для превосходной эргономики
Мультитач-макет, цветной плоский дисплей с функцией мультитач
Встроенные устройства Edge для полной оцифровки
Простота использования и пользовательский интерфейс

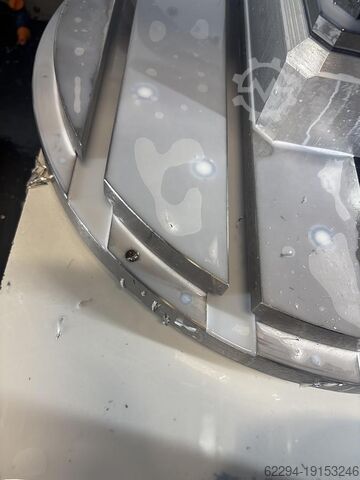

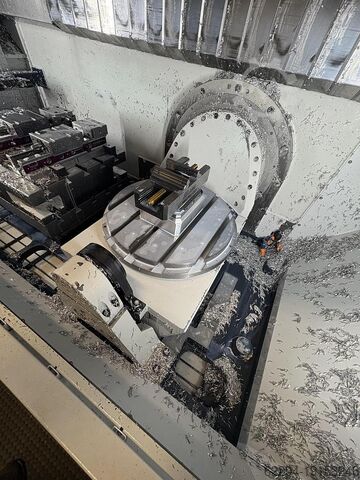

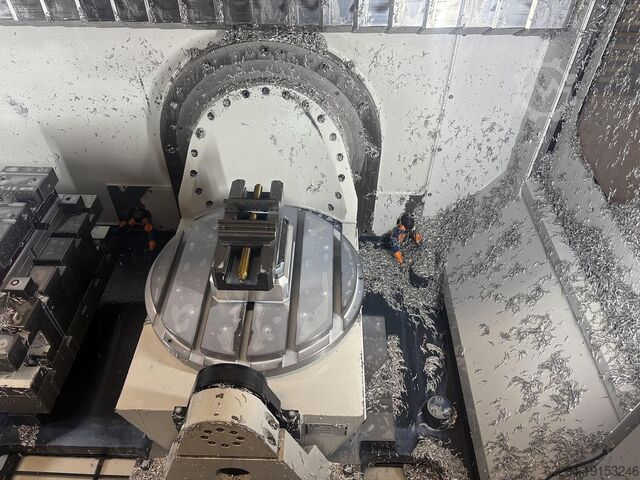

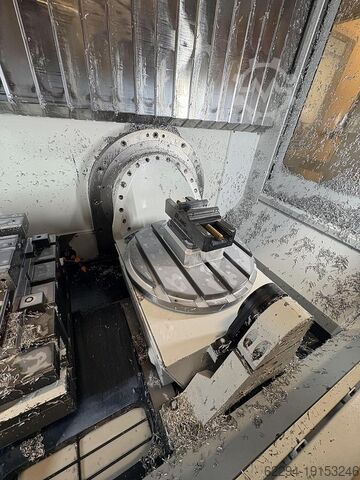

2-осевой поворотный наклонный стол D=650:
Высокоточная конструкция «S»
Сделано в Германии с прямыми измерительными системами на обеих поворотных осях
Разработано для сложных операций обработки
Оборудовано высокомощным редуктором
Psc R Ncewkum To Ifnopu
Поворотная подача для автоматических операций и устройством смены паллет
Оснащено характеристиками:
Предварительно натянутые высокопроизводительные тормоза по осям B и C
Разработано для зажима в аварийных ситуациях упоры
Высокая осевая жесткость
Повышенная точность по оси наклона
Стол повышенной прочности:
Максимальная грузоподъемность 650 кг
Сила наклона и точность, рассчитанные на серьезную обработку
Гидравлический тормоз:
Для большого поворотного стола по оси C
Повышенная жесткость во время обработки
Функция противовеса по оси B:
Компенсирует момент наклона на поворотном столе силой заготовки
Повышенная устойчивость во время обработки
6-кратная поворотная подача:
Внутри центра оси C
6-канальная, предназначенная для подключения носителя
Максимальное гидравлическое давление 240 бар или дополнительные вентиляционные соединения
Бачок высокого давления:
Емкость 70 бар с бумажным ленточным фильтром для промывки, расположен по центру через шпиндель, отдельно стоящий рядом со станком с дополнительным объемом ох
