Универсальный обрабатывающий центр Makino D 500

Описание

5-осевой фрезерный станок Makino D500

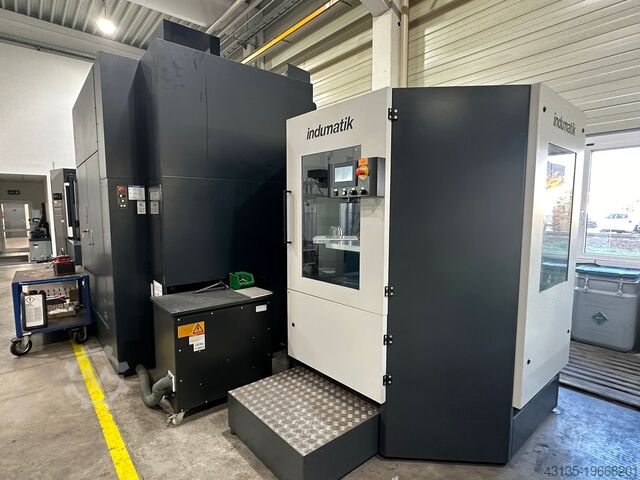

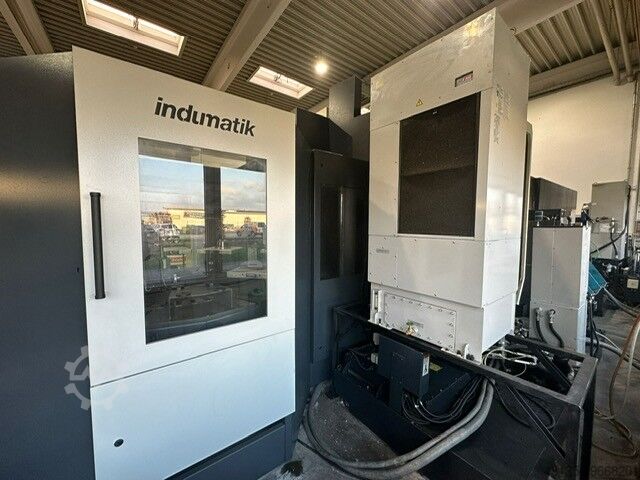

включая INDUNORM Automation UL300

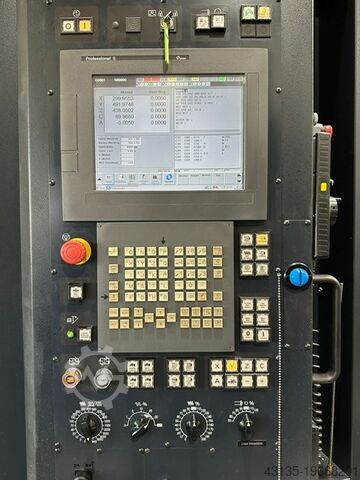

Fanuc Professional 5
одновременная 5-осевая обработка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

X-ось (продольная): 550 мм
Y-ось (поперечная): 1 000 мм
Z-ось (вертикальная): 500 мм
A-ось с двойным прямым приводом (Tourque): +300°/-120°
C-ось с прямым приводом (Tourque): 360° / разрешение 0,0001
Скорость вращения C-оси: 50 об/мин
Скорость перемещения по всем осям: 50 000 мм/мин
Стол зажима:
Размер: диам. 500 мм
с установленной системой нуля Parotec: 356 мм x 356 мм
Максимальная нагрузка на стол: 350 кг
Диапазон скоростей шпинделя: 50 – 20 000 об/мин
Мощность шпинделя: 18,5 кВт (S6)
Крутящий момент шпинделя: 95 Нм (S6)
Тип шпинделя: HSK63

Автоматический сменщик инструмента
Тип шпинделя: HSK63
Количество позиций под инструмент: 80

Паллетный сменщик Indunorm
Размер паллеты 1 для автоматизации: 6 шт. 398 мм x 398 мм
Паллет-пресет для Erowa IST: 1 шт. 398 мм x 398 мм
Размер паллеты 2 для автоматизации: 15 шт. Erowa ITS115 мм
Размер паллеты 3 для автоматизации: 32 шт. Erowa ITS50 мм
Вес транспортируемого груза с паллетой: 300 кг

Быстрый ход
Быстрый ход X-оси: 48 м/мин
Быстрый ход Y-оси: 50 м/мин
Быстрый ход Z-оси: 50 м/мин
Быстрый ход A-/C-оси: 18 000°/мин (соответствует 50 об/мин)

Рабочая подача
Подача X-оси: 32 м/мин
Подача Y-оси: 40 м/мин
Подача Z-оси: 40 м/мин
Подача A-/C-оси: 12 000°/мин (соответствует 33,3 об/мин при макс. 500 кг веса)
Подача A-/C-оси: 18 000°/мин (соответствует 50 об/мин)

ГАБАРИТЫ СТАНКА
Ширина: 3 200 мм
Глубина: 3 550 мм
Высота: 2 900 мм
Вес станка: 16 000 кг

ОСНАЩЕНИЕ
- Стружкоотводчик
- Бумажный ленточный фильтр
- Промывка основания
- Электронный маховик
- 6 паллет Parotec 398 мм x 398 мм
- 1 пресет-паллет Parotec для Erowa ITS 398 мм x 398 мм
- Расширенные опции управления Fanuc
- Документация к станку
- Инфракрасный измерительный щуп Marposs
- Подготовка для аспирации масляного тумана
- Blum измерение инструмента с лазером
- Промывка рабочей зоны
Gusc Ed Dow Eiiljdcog
- Ручная промывочная пистолет
- Охлаждающая жидкость снаружи, 3 сопла по 7 бар
- Охлаждающая жидкость внутри 15 бар
- Температурное кондиционирование СОЖ
- Подача воздуха внутрь и наружу

Станок доступен немедленно.
Транспортировка и пусконаладка по желанию
Осмотр в Идштайне по договоренности
