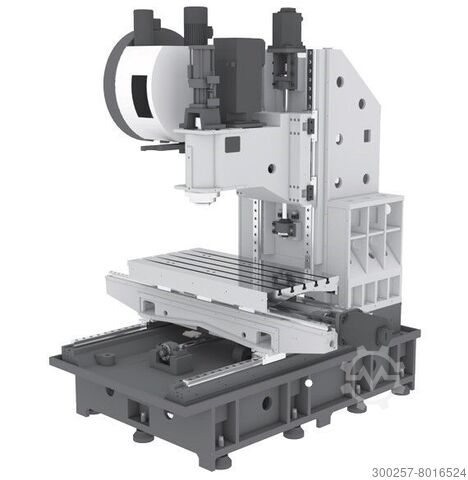

Обрабатывающий центр с ЧПУ с планкой CTS 20 SINO V10-B

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
SINO V10-B
Ход по оси X 1 000 мм
Ход оси Y 620 мм
Ход оси Z 630 мм
Расстояние от шпинделя до стола 120 ~ 750 мм
Т-каналы 5 x 18
Расстояние между Т-каналами 100 мм
Размер рабочей зоны стола 1 200 x 600 мм
Максимальный вес одного стола 800 кг
Тип конуса шпинделя BT 40
Мощность двигателя главной оси (30 мин./непрерывно) 15/11 кВт
Крутящий момент двигателя главного вала S1 - 52,5 Нм / S2 - 95,5 Нм / S3 -118, Нм
Передача главного вала Прямой привод
Максимальная скорость вращения главного вала 12 000 об/мин
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЕЙ X, Y, Z
Быстрая подача по оси X/Y 36 м/мин
Быстрая подача по оси Z 32 м/мин
Максимальная подача по осям X/Y/Z 10 000 мм/мин
Мощность двигателя оси X/Y (крутящий момент) 3 кВт (20 Нм)
Мощность двигателя оси Z (крутящий момент) 3 кВт (36 Нм)
ATC TOOL SHOP (автоматическая смена инструмента)
Тип магазина инструментов С рычагом
Емкость инструментального магазина 24
Тип держателя инструмента BT 40
Время смены инструмента 2,5 сек.
ТОЧНОСТЬ
Точность позиционирования X/Y/Z ± 0,008 мм
Повторяемость X/Y/Z ± 0,005 мм
РАЗМЕРЫ СТАНКА
Длина x ширина 2 850 x 2 450 мм
Высота 2 850 мм
Вес 6 800 кг
ПРИНАДЛЕЖНОСТИ, ВКЛЮЧЕННЫЕ В ЦЕНУ
Контроллер Fanuc 0i-MF с цветным ЖК-монитором 10,4˝
Главный вал с прямой муфтой (Direct Drive),
двигатель 11/7,5 кВт и максимальная скорость 12 000 об/мин
Одновременное управление 3 осями
Линейные направляющие с роликами по осям X, Y, Z 45 мм
Магазин инструментов с рычагом на 24 позиции
Охлаждающее устройство с баком
Poceiyyypj R Nc Ifnopu
Система охлаждения масляного шпинделя
Система обдува шпинделя воздухом
Воздушный пистолет
Система для отделения масла от охлаждающей жидкости (Oil Skimmer)
Конвейер для стружки с цепью
Закрытая электрическая панель с кондиционером
Интерфейсы связи для программ и данных:
Интерфейс RS 232, CF-карта и USB
Автоматическое отключение M30
Трансформатор
Централизованная автоматическая смазка
Жесткая нарезка
Внутри машины светодиодная рабочая лампа x2
Светодиодная сигнальная лампа 3 цветов
MPG (ручной генератор импульсов) мобильный пульт дистанционного управления с кабелем
Винты и подошвы для выравнивания машины
Ящик для инструментов + инструменты
Руководство по эксплуатации и список запасных частей
Телескопические ограждения для всех 3 осей
Полностью закрытое рабочее пространство с самозакрывающимися дверями
знак CE
2 года гарантии на управление
1 год на машину
доставка бесплатная в автосалон
