Обрабатывающий центр - горизонтальный/вертикальный AXA VHC 3

Описание

РУЛЕВОЕ

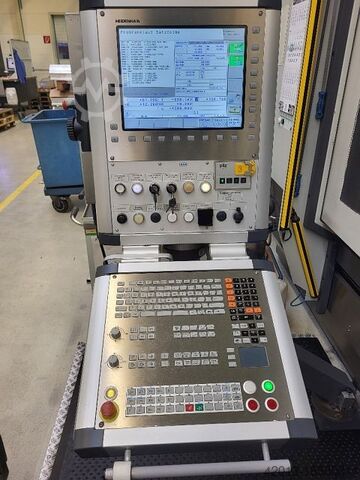

.. ЧПУ HEIDENHAIN ITNC 530
СТРОИТЕЛЬСТВО
.. Конструкция: передвижной стенд

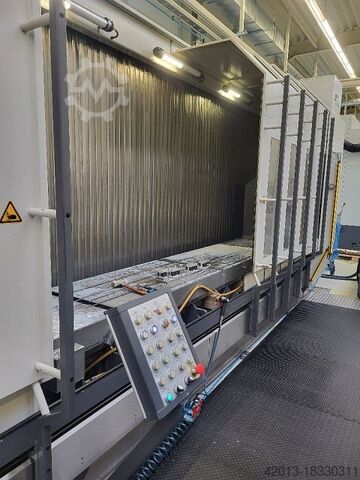

РАБОЧАЯ ЗОНА -КУБИЧЕСКАЯ-
.. Количество осей обработки (без учета параллельных осей): 5
.. Ход по оси X: 8000 мм
.. Ход оси Y: 700 мм
.. Ход по оси Z: 850 мм
.. Диапазон вращения оси B: 90°
.. Диапазон вращения оси B до: -90°
.. Расстояние от горизонтальной оси шпинделя до зажимной поверхности (макс.): 1030 мм
СТОЛ
.. Зажимная поверхность (левая-правая): 8930 мм
.. Зажимная поверхность (перед-зад): 600 мм
ШПИНДЕЛЬ / ГОЛОВКА
.. Держатель инструмента: HSK A63
.. Диапазон скоростей от: 30 об/мин
.. Диапазон скоростей до: 15000 об/мин
.. Держатель инструмента: HSK A63
.. Мощность привода S6 40%: 30 кВт
.. Крутящий момент шпинделя S6 40%: 143 Нм
Ppoc R Nevtp Aisc Ifnou
КОНЕЧНЫЕ ПЕРЕДАЧИ
.. Подача X до: 10000 мм/мин
.. Подача Y до: 10000 мм/мин
.. Подача Z до: 10000 мм/мин
.. Ускоренный ход X: 40000 мм/мин
.. Ускоренный ход Y: 40000 мм/мин
.. Ускоренный ход Z: 30000 мм/мин
ИНСТРУМЕНТАЛЬНЫЙ ЖУРНАЛ
.. Количество позиций инструмента: 36
.. Диаметр инструмента макс.: 85 мм
.. - при свободном соседнем положении: 135 мм
.. Длина инструмента макс.: 400 мм
.. Макс. вес инструмента: 10 кг.
.. Время смены инструмента: 5 с
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
.. Подключенная нагрузка: 55 кВА
.. Напряжение подключения: 400 В
.. Частота сети: 50 Гц
РАЗМЕРЫ/ВЕС
.. Требуемая площадь слева/справа: 11200 мм
.. Требуемое пространство спереди/сзади: 3300 мм
.. Общая высота: 3300 мм.
.. Общий вес ок.: 28000 кг.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ СВЕРЛЕНИЕ/ФРЕЗЕРОВАНИЕ
.. Крышка направляющей: да
.. Транспортер стружки: да
.. Устройство подачи охлаждающей жидкости: да
.. Полосовой фильтр: да
.. Внутренний подвод СОЖ (ИКЗ): да
.. Полная обшивка рабочей зоны: да
.. Соответствие CE: да
X = 8000 мм или Ход маятника 2x 3750 мм (вертикальный)
90 990 часов работы / 32 661 часов работы шпинделя
- Внутреннее охлаждение 40 бар
- Бак охлаждающей жидкости 800 литров
- Полосовой фильтр
- 3D радиоизмерительный зонд
- Увеличение стола станка на 70 мм.
- Нагрузка стола 1200 кг/м²
- 2 круглых стола с прижимными кубиками
- Машины в настоящее время находятся на хранении и больше не питаются.
