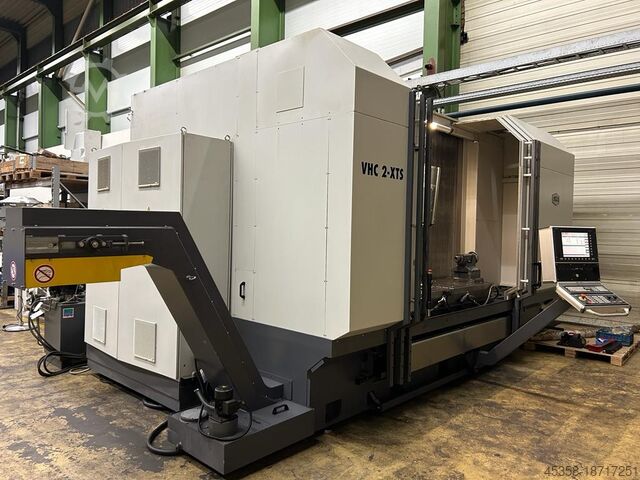

Обрабатывающий центр AXA VHC 2

Описание

Универсальный обрабатывающий центр: Поворотная колонна
Тип станка: AXA VHC 2 - 1760 XTS

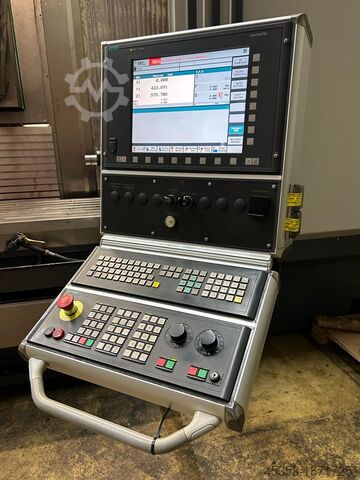

Управление: Siemens 840 D ShopMill
Год постройки: 2008
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Траектории перемещения:
Ось X: 1 760 (2 x 630) мм
Ось Y: 600 мм
Ось Z: 800 горизонтальных или 770 вертикальных мм
Ось A:
Ось B: +/- 100°, гидравлический зажим, бесступенчатая интерполяция
Быстрая траверса: (X/Y/Z): 40 / 40 / 30 м/мин.
Количество управляемых осей: 5
Диапазон скоростей: 30 - 6 000 1/мин.
Мощность привода: 30 кВт
Крутящий момент: 143 Нм
Держатель инструмента: SK 40
Устройство смены инструмента
Места для инструмента: 36
Поворотный стол с ЧПУ: AXA RTA 4L-520
Лицевая панель: Ø 520, для вертикальной и горизонтальной установки мм
Хвостовая бабка: ручная, высота центра 280 мм
Вес станка: 12 000 кг
Занимаемая площадь (ДхШхГ): 5,2 x 3,4 x 3,3 м
Особенности оборудования:
Внутреннее охлаждение (IKZ): 30 бар

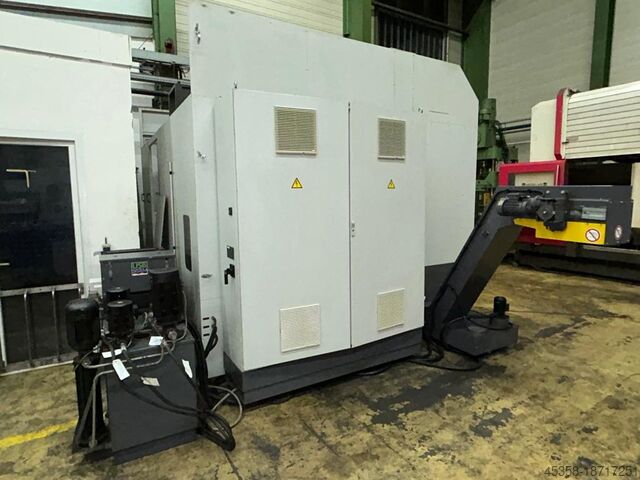

Транспортер стружки: разгрузка влево, встроенный бак для охлаждающей жидкости объемом 200 литров
Система охлаждения
Бак для охлаждающей жидкости: 400 литров
Измерительный зонд: 3 D, Renishaw RMP 60 с приемником RMI (беспроводная версия)
Опциональное использование внешнего охлаждения сжатым воздухом или эмульсией
Pjc R Njv Nhwdoc Ifnepu
Система измерения прямого пути: Heidenhain
Режим работы: 4
Разделительная плита для рабочего стола для маятниковой обработки
Закаленные плоские направляющие
Контрнаправляющие с покрытием поверхности скольжения (Turcite)
Обновление поверхности скольжения базового суппорта X/Y в 2022 году.
