5-осевой обрабатывающий центр CNC FAGIMA FAGIMA Jazz L 5 AX

Описание

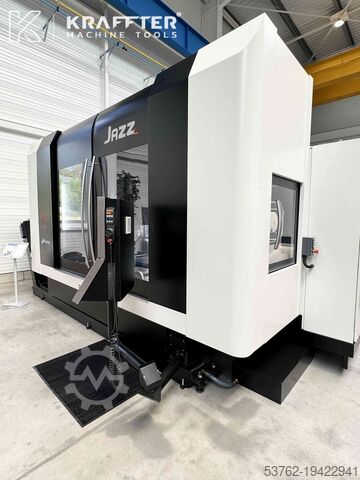

5-осевой обрабатывающий центр с ЧПУ FAGIMA Jazz L5 AX
ТЕХНИЧЕСКИЕ ДАННЫЕ
Год : 2018
Тип ЧПУ : HEIDENHAIN iTNC 640
Количество непрерывных осей : 5
Траектория перемещения по оси X : 2000 [мм]
Траверса по оси Y : 600 [мм]
Траектория перемещения по оси Z : 550 [мм]
Скорость перемещения по осям X, Y и Z : 20000 [мм/мин]
Скорость быстрого перемещения по осям X, Y и Z : 40000 [мм/мин]
Перемещение оси ускорения : 2,5 [мм/сек²]
Минимальное расстояние шпиндель/стол : 30 [мм]
Длина стола : 1250 [мм]
Ширина стола : 800 [мм]
Максимально допустимый вес на столе : 500 [кг]
Поверхность поворотного наклонного стола : 600 x 600 [мм]
Угловой ход по оси C: Вращение стола : 360 [°]
Макс. Скорость вращения оси С : 25 [об/мин]
Угловой ход оси В : -110 / +110 [°]
Держатель шпинделя : ISO 40 : Макс.
Скорость вращения шпинделя : 15000 [об/мин]
Мощность шпинделя : 17 [кВт]

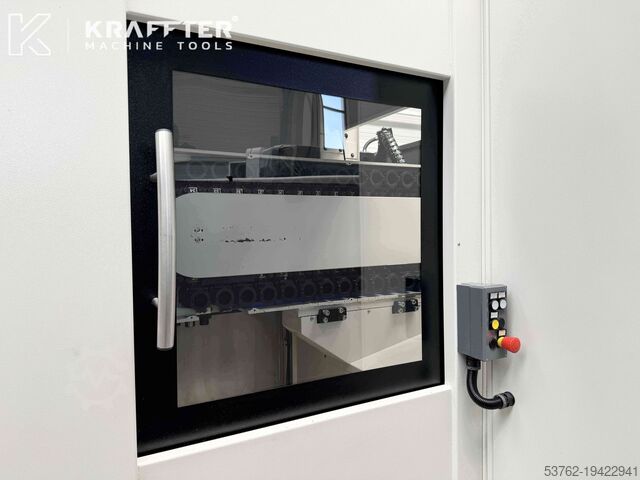

Количество позиций магазина инструментов : 80
Макс. Макс. длина инструмента : 300 [мм]
Макс. Вес одного инструмента : 7 [кг]
Макс. допустимый общий вес магазина инструментов : 400 [кг]
Установленная мощность : 57 [кВА]
Напряжение питания : 400 [В]
Количество часов работы под напряжением : 17840 [ч]
Вес : 15000 [кг]
ОБОРУДОВАНИЕ В КОМПЛЕКТЕ:
-Стеклянные весыHEIDENHAIN на всех 3 осях.
-охлаждающая жидкость через шпиндель (20 бар)
-конвейер для чипов
Poc R Nc Iowu D A Ssfnjpu
-воздуходувки внутри и снаружи шпинделя
-контроль столкновений
-программное обеспечение для одновременной обработки 5 осей

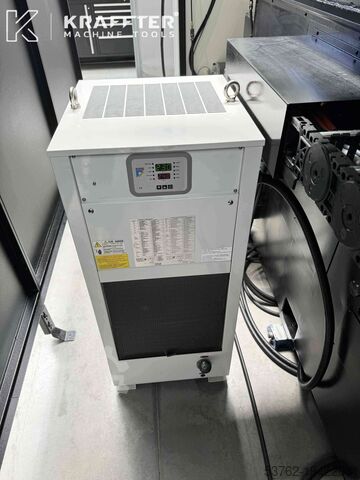

-охладитель шкафа управления
- Измерительный щуп для деталей HEIDENHAIN
-Инструментальный датчик HEIDENHAIN
Станок находится под напряжением для проведения испытаний на нашей территории, согласно RDV.
Цена без НДС по запросу, погрузка на фуру включена.
Возможна доставка по Франции и за рубеж.
Дополнительные фотографии и подробности по запросу.
Техническое описание только для информации, без обязательств с нашей стороны.
FAGIMA Jazz L 5 AX - это маятниковый обрабатывающий центр с 5 непрерывными осями, предназначенный для обеспечения максимальной точности и гибкости при выполнении сложных операций обработки. Благодаря 5 непрерывным осям он позволяет обрабатывать сложные детали в единой конфигурации, сокращая время переналадки и повышая производительность. Этот обрабатывающий центр идеально подходит для аэрокосмической, медицинской и автомобильной промышленности, где жесткие допуски и высокое качество обработки имеют решающее значение.
Сравнимый с такими известными брендами, как Mikron, Hermle, DMG Mori, Mazak, Hedelius, AXA, Chiron, Matec, Reiden, Lagun, Haas и Alzmetall, FAGIMA Jazz L 5 AX характеризуется способностью интегрировать операции фрезерования, сверления и нарезания резьбы с высокой точностью. Помимо возможностей многоосевой обработки, он может быть идеально интегрирован в цеха, оснащенные шлифовальными, фрезерными станками или обрабатывающими центрами с ЧПУ, создавая комплексное решение для универсальной обработки.
