Сверлильно-присадочный станок с ЧПУ / обрабатывающий центр YASDA YBM Vi40

Описание

YASDA YBM Vi40 CNC jig boring machine / machining centre
Станок в отличном состоянии

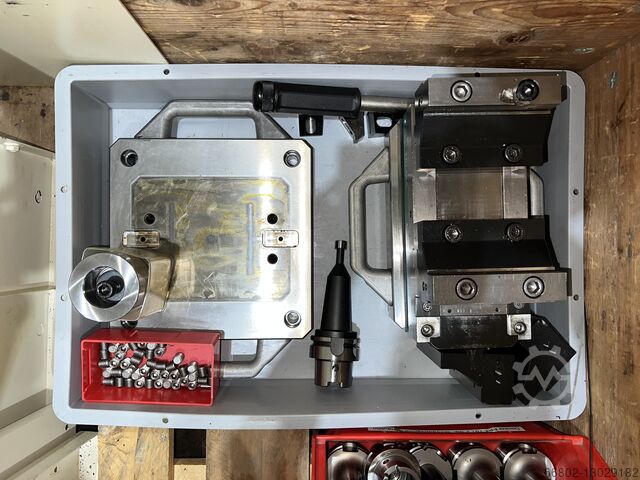

вкл. принадлежности (см. фотографии)
Полная серия фотографий: см. приложенный файл PDF (со страницы 4)
ТЕХНИЧЕСКИЕ ДАННЫЕ
Путешествие
Ось X: 900 мм
Ось Y: 500 мм
Ось Z: 450 мм
Расстояние от поверхности стола до наконечника шпинделя: от 100 до 550 °.
Поворотный стол
Диаметр: 400 мм
Грузоподъемность поддона: 200 кг
Конфигурация поверхности стола: резьба 44-M12
Ось C: 360 °
Диапазон перемещения оси наклона стола (ось B): +- 110 °
Расстояние между центром оси наклона и поворотным столом: 0 мм
Ось вращения (ось C): 100 об/мин
Макс. вращение оси наклона: 20 об/мин
Двигатель для поворотной оси: 4,2 кВт
Двигатель для оси наклона: 4,5 кВт
Pocopqx H Ts R Nc Ifnspu
Шпиндель
Тип: SA40-24`000-18,5
Диапазон частоты вращения шпинделя: 100 - 24`000 об/мин
Программирование диапазона частоты вращения шпинделя: программирование путем прямого ввода 5-значной S-команды
Количество диапазонов частоты вращения шпинделя: 1
Тип конического отверстия шпинделя: HSK-63A
Внутренний диаметр подшипника шпинделя: 65 мм
Быстрая траверса
Скорость вращения: оси X, Y, Z: 20`000 об/мин
Скорость подачи: оси X,Y,Z: макс. 5000 об/мин
Ось C: 100 об/мин
Ось B: 20 об/мин
Наименьшее приращение входного сигнала: 0,0001 мм/градус
Автоматическая смена инструмента: 60 инструментов
Метод выбора: любой выбор
Тип хвостовика инструмента: HSK-63 A
Макс. диаметр инструмента диаметр инструмента: 100 мм
Макс. диаметр инструмента Диаметр инструмента при полной настройке: 70 мм
Макс. длина инструмента Длина инструмента: 250 мм
Макс. масса инструмента Масса инструмента: 7 кг
Балансировочный вес инструмента: в пределах G2,5
Габариты станка: 3220 x 3885 x 3515 мм
Масса станка: 15`000 кг
За правильность, полноту и актуальность информации ответственности не несет.
