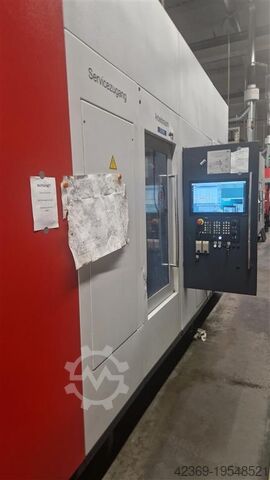

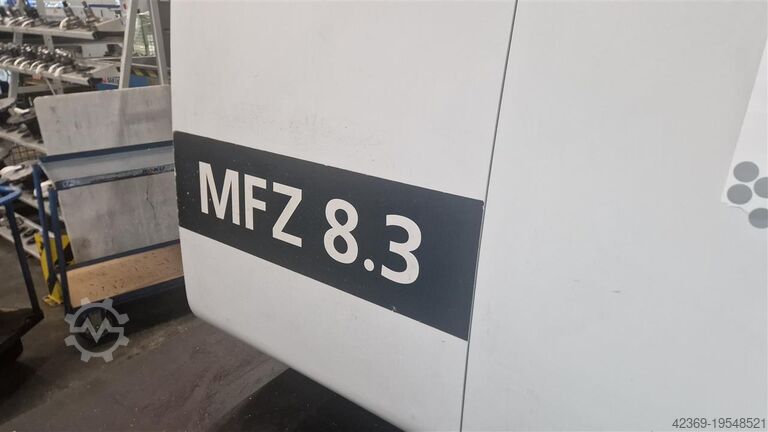

Обрабатывающий центр - универсальный SAMAG MFZ 8.3 (3-Spindel horizontal)

Описание

Технические характеристики:

Перемещение по оси X: 600 мм
Перемещение по оси Y: 700 мм
Перемещение по оси Z: 520 мм
Dec Ed Ddjwywnlscswb

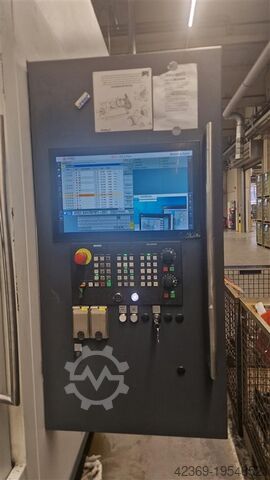

Управление: Sinumerik 840D sl MProfinet
Количество шпинделей: 3
Скорость вращения шпинделя: 8000 об/мин
Мощность шпинделя: 40/49 кВт
Крутящий момент шпинделя: 300/360 Нм
Держатель заготовок / поворотные столы (ось B): 2 х 3
Максимальная нагрузка на стол оси A: 1600 (x2) кг
Ширина стола держателя оси A: 1920 мм
Внешний габарит держателя заготовок (ось A): 800 мм
Внешний габарит поворотных столов: 560 мм
Высота установки заготовки: 400 мм
Шпиндельный конус: HSK-A 100
Магазин инструментов: 120 позиций
Максимальный диаметр инструмента: 260 мм
Максимальная длина инструмента: 420 мм
Максимальный вес инструмента: 20 кг
Общая потребляемая мощность: 170 кВА
Масса станка примерно: 40 т
Габариты (ДxШxВ): около 8,4 x 6,1 x 3,4 м

Оснащение:

Пистолет для подачи охлаждающей жидкости на рабочем месте
Контроль поломки и измерения длины инструмента
Трёхцветный сигнальный свет
Автоматическая дверь

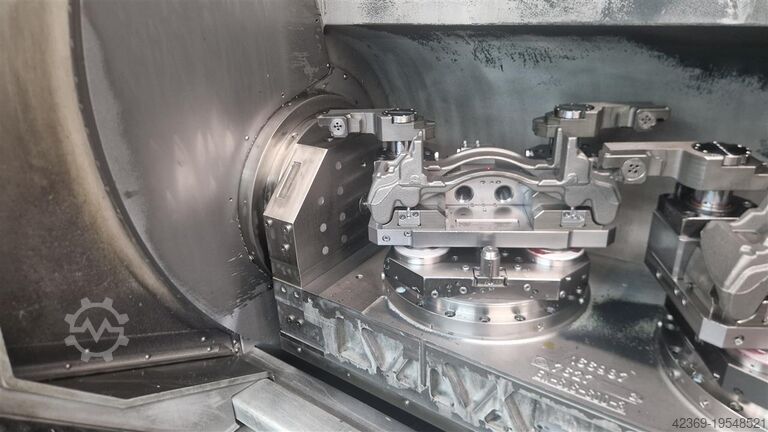

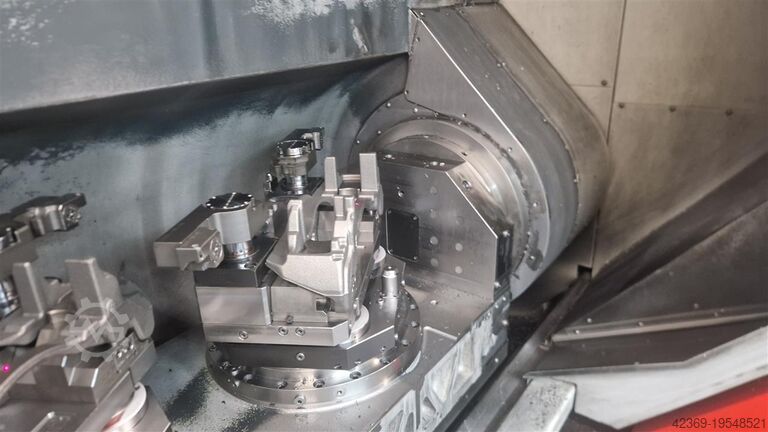

Высокоточный горизонтальный обрабатывающий центр с ЧПУ, одновременно по 5 осям, с тремя шпинделями и управляемым маятниковым двухпозиционным сменщиком заготовок; с каждой стороны по 3 поворотных Torque-drive стола.

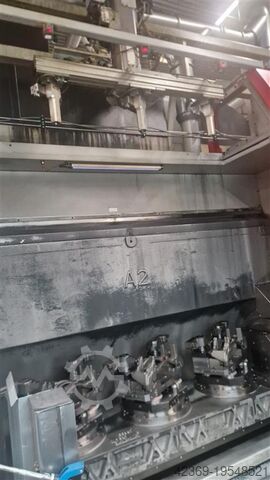

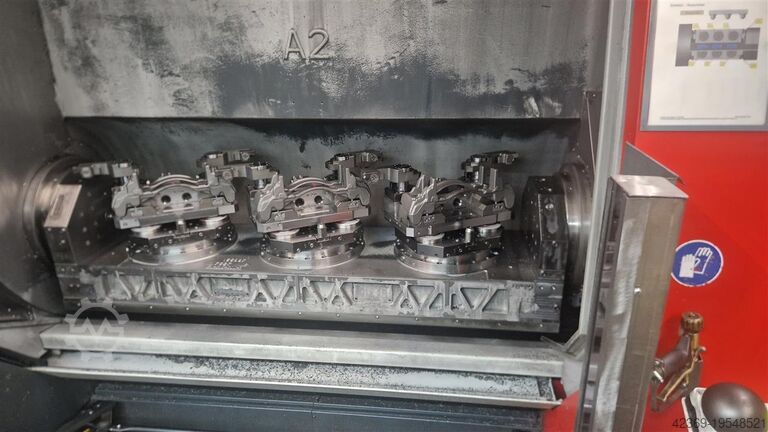

3 поворотных стола в рабочей зоне, 3 на загрузочно-настроечной станции.
Внутренний подвод СОЖ 70 бар, регулировка ступенчато
Электромеханическое устройство для измерения длины инструмента
Кодирование инструмента Baluff
Транспортер стружки
Промывочный пистолет
Подача СОЖ в рабочей зоне
Удалённая диагностика

Доступно 3 одинаковых станка.
