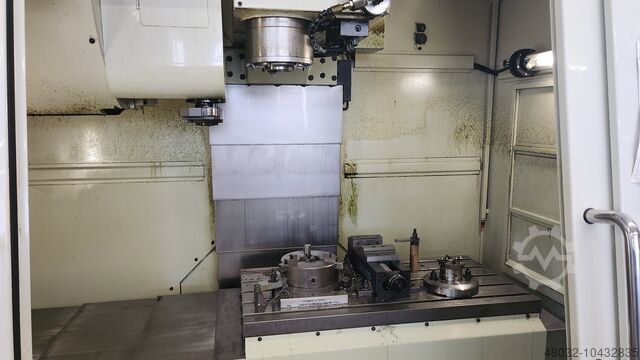

Обрабатывающий центр HURCO VMX 30

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
Ход X 760 мм
Ход Y 510 мм
Ход Z 610 мм
Зажимная поверхность стола 1020 x 510 мм
Т-образные пазы / стол 5 x 18 мм x 100 мм
Расстояние от шпинделя до стола мин./макс. 150/762 мм
Установка шпинделя крутой конус DIN 69871 ISO 40
Скорость вращения шпинделя 10 - 10'000 об/мин
Мощность привода (30 мин/конст. ED) 11 кВт
Крутящий момент макс. 236 Нм
Мощность постоянная от 500 об/мин
Бак для охлаждающей жидкости 190 л
Шарикоподшипниковая линейная направляющая по осям X, Y, Z
Eilang X / Y / Z 30 / 30 / 20
Программируемые подачи 3,0 - 7600 мм/мин
Точность позиционирования +/- 0,01 мм
Точность повторения +/- 0,005 мм
Скорость подачи при фрезеровании 3,0 - 11400 мм/мин
Нагрузка на стол 1000 кг
Автоматическое устройство смены инструмента (двойной рычаг) 24 станции
Макс. диаметр инструмента Диаметр инструмента 80 мм
Макс. длина инструмента Длина инструмента 300 мм
Макс. вес инструмента Вес инструмента 7 кг
Вес станка 4700 кг
Занимаемая площадь Д x Ш x В (площадь основания) 3870 x 4170 x 2775 ммINKL.
- Система подачи охлаждающей жидкости
- Пистолет для распыления охлаждающей жидкости
Ppec R Njl Tpmdsc Ifnou
- Кабина для защиты от брызг стружки
- Система промывки для удаления стружки
- Освещение станка
- Комплект станочных башмаков
- Нарезание жесткой резьбы
- Спиральный конвейер в помещении для удаления стружки
- Карманное фрезерование с островками
- Электронный маховик
- Управление ULTIMAX 4
- 2 цветных экрана VGA (текст + графика)
- 2 программных блока (1 x программирование текстового диалога + 1 x для программирования ISO кода) через интерфейс RS-232 C / V24 доступ для CAD / CAM или внешней станции программирования

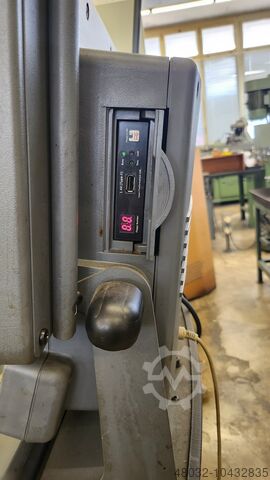

- Технология Pentium, жесткий диск 1,6 Гб, 64 Мб ОЗУ, параллельный и последовательный интерфейсы передачи данных, DOS-совместимый диск 3,5 '' 1,44 Мб. Внутренняя самодиагностика системы, структура каталогов DOS, версия программного обеспечения 2.xx Сервотехнология DUAL DSP 40MHz
