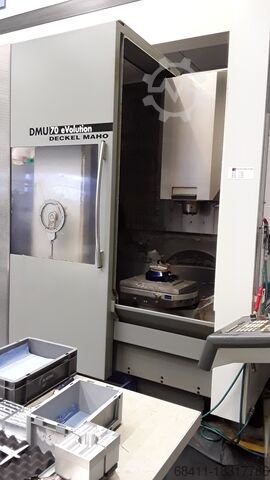

Обрабатывающий центр 5-осевой одновременный DMG DMU 70 eVo linear

Описание

В качестве ОПЦИИ мы можем предложить хранилище заготовок Eco-Tower 60 и систему перемещения LANG Technik GmbH.

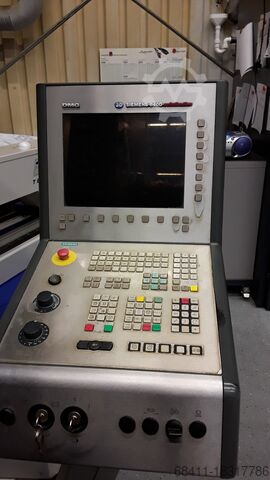

Управление: 3D-управление траекторией, включая 15-дюймовый TFT-экран.
Линия решений Siemens 840 D с открытым пользовательским интерфейсом ShopMill
ТЕХНИЧЕСКИЕ ДАННЫЕ
Дальность путешествия.
Ось X (продольная) 750 мм
Ось Y (поперечная) 600 мм
Ось Z (вертикальная) 520 мм
Мощность привода (40/100% ПВ) 35/25 кВт
Диапазон скоростей 20 - 18000 об/мин.
Держатель инструмента SK 40
Поворотно-поворотный стол с ЧПУ
Зажимная поверхность ø 700 x 500 мм
Диапазон поворота оси B 0/+ 102°
Psc R Nc Ifevtar Isnepu
Диапазон поворота оси C 300°
Устройство смены инструмента (цепной магазин)
Количество слотов для инструментов 120
ОБОРУДОВАНИЕ/АКСЕССУАРЫ
 Поворотно-поворотный стол с ЧПУ с осями B и C и системой абсолютного измерения, включая привод
охлаждение осей B и C

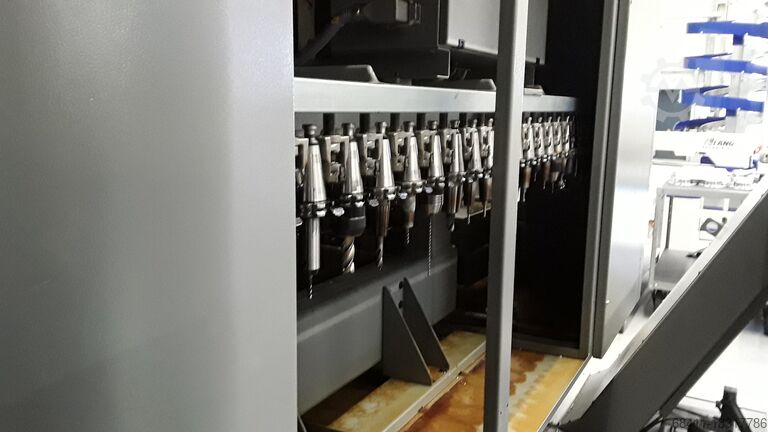

 Цепной магазин на 120 позиций инструмента с двойным захватом
 Инфракрасный измерительный зонд Heidenhain TS 649
 Лазерное измерение инструмента для измерения длины и диаметра инструмента
Калибровочная оправка с держателем инструмента
 Внутренняя подача СОЖ, переключаемое давление 40/80 бар;
Расход 23 л/мин/11 л/мин, размер контейнера 980 л

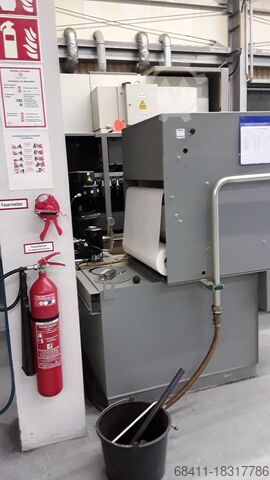

Бумажный ленточный фильтр
 IKZ = внутренний подвод СОЖ 40/80 бар
 Вращающаяся линза
 Уплотняющий воздух для линейной измерительной системы
 Блок подачи СОЖ для шпинделя и приводов
 Активное охлаждение шкафа управления

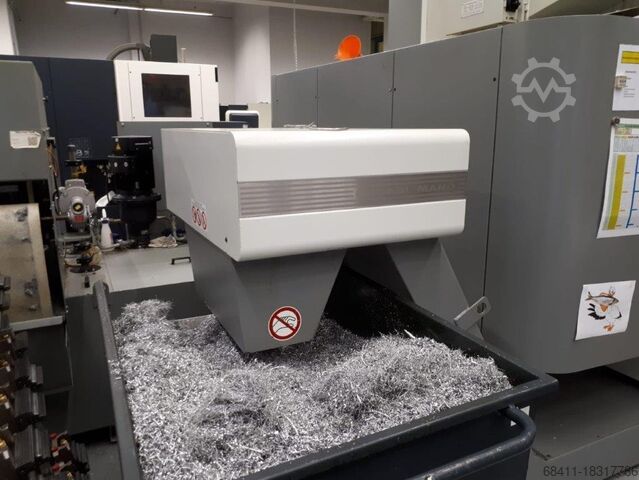

 Сепаратор масляной эмульсии с электростатическим фильтром
 Промывочный пистолет для промывки стружки
 Продувка воздуха через центр шпинделя, выбирается через функцию M
 Конвейер для стружки, рассчитан на 120 мест магазина
 Режим работы 4; Наблюдение за процессом на производстве
 Системы измерения абсолютного положения по всем осям (X, Y, Z, B + C)
 Подготовка к автоматической системе разгрузки (загрузка через боковое окно)
 Монтажные элементы
 Документация
