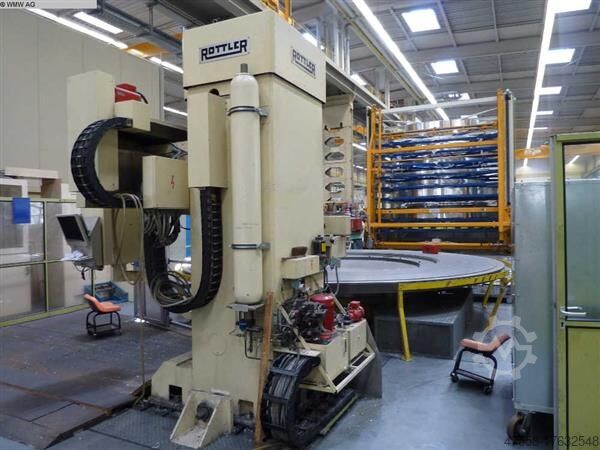

Обрабатывающий центр - универсальный ВЕРТИКАЛЬНЫЙ ЦЕНТР ДЛЯ ОБРАБОТКИ КОЛЕЦ И ЦИЛИНДРОВ ROTTLER ROD 250

Описание

Технические детали:
Быстрая регулировка по вертикали: ось z: 1125 мм
Горизонтальная регулировка: ось x: 600 (+1000 электрическая-ручная) мм
Поперечная регулировка: ось y фрезерной опоры: 325 (340) мм

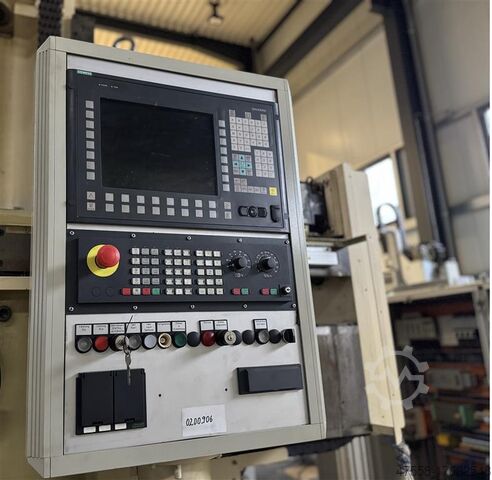

Управление: Siemens 840D
Диаметр зажимной поверхности: 3500/5800 мм
Диаметр поворота: макс.6000 мм
Диапазон скоростей: торцовая плита: 1 - 12 об/мин
Скорость: фрезерный шпиндель: 1000-6000 об/мин
Макс. диаметр заготовки на поддонах: 6000 мм
Вес заготовки: 10 - 2000 кН

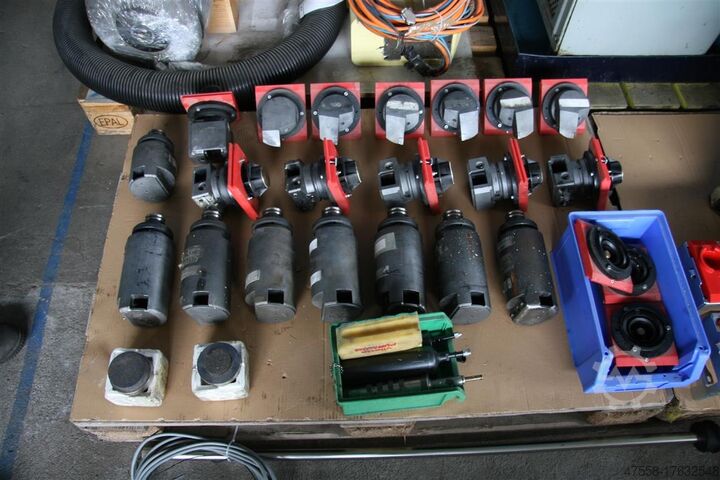

Держатель инструмента: HSK-A-100
Общая потребляемая мощность: 120 кВА
Приблизительный вес станка: 35,0 тонн
Pec Rsu Idlfe Nc Ifnepu
ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР ДЛЯ ОБРАБОТКИ КОЛЕЦ И ЦИЛИНДРОВ
СПЕЦИАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ
Применение:
Для токарной, сверлильно-фрезерной, шлифовальной обработки деталей с кольцевым фрезерованием (поворотные кольца, роликовые поворотные кольца, зубчатые венцы, специальные фланцы и т.д.)
Станок состоит из двух отдельных основных групп: колонного блока и блока лицевых плит/столов
- Приводы подачи с помощью серводвигателей переменного тока
- Поперечная регулировка фрезерной опоры по оси z 325 (макс.340) мм
- Мощность привода лицевой плиты 76 кВт
- Позиционирование стола = 0,02 мм
Что было обновлено:
- Обновлены двигатели осей (Siemens)
- Расширена центральная смазка для поворотных подшипников поворотного стола/шпинделя
- Частично обновлена кабельная система станка
- Аккумуляторный пузырь и предохранительный клапан
в процессе
*
