Обрабатывающий центр - универсальный (APC) KERN PY NANO

Описание

УПРАВЛЕНИЕ
.. ЧПУ HEIDENHAIN TNC 530

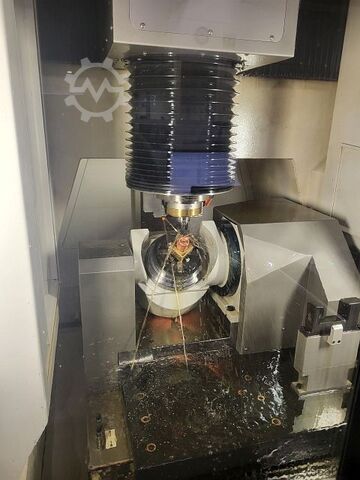

РАБОЧАЯ ОБЛАСТЬ -КУБИЧЕСКАЯ-
.. Количество обрабатывающих осей (без параллельных осей): 5
.. .. из них одновременно управляемых ЧПУ-осей: 5
.. Перемещение по оси X: 500 мм
.. Перемещение по оси Y: 500 мм
.. Перемещение по оси Z: 400 мм
.. Диапазон поворота по оси A: от -10°
.. Диапазон поворота по оси A: до 110°
.. Диапазон поворота по оси C: от 0°
.. Диапазон поворота по оси C: до 360°

ШПИНДЕЛЬ / ГОЛОВКА
.. Диапазон частоты вращения до: 42 000 об/мин
.. Крепление инструмента: HSK E40

ПРИВОДЫ ОСЕЙ
.. Быстрый ход: 30 000 мм/мин

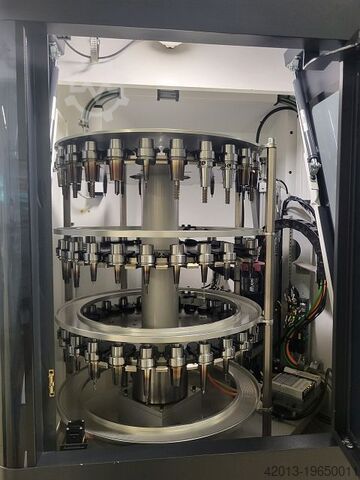

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
.. Тип магазина: дисковый магазин
.. Количество позиций для инструмента: 75

АВТОМАТИЗАЦИЯ ОБРАБОТКИ ЗАГОТОВОК
.. Количество мест хранения: 120

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
.. Напряжение питания: 400 В
.. Частота сети: 50 Гц

ГАБАРИТЫ / ВЕС
.. Требуемое пространство (слева/справа): 2900 мм
.. Требуемое пространство (спереди/сзади): 2450 мм
.. Общая высота: 2820 мм
.. Общий вес прибл.: 8000 кг

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ ДЛЯ СВЕРЛЕНИЯ/ФРЕЗЕРОВАНИЯ
.. Контроль поломки инструмента: да
.. Система базовой точки зажима: да
.. Централизованная система смазки: да
.. Оборудование для подачи СОЖ: да
.. Полная облицовка рабочей камеры: да
.. Соответствие CE: да

Состояние станка – ОТЛИЧНОЕ
- Шпиндель заменён в марте 2025 года (около 1000 ч)

Оснащение станка:
- Гидростатические направляющие
- Масляная СОЖ
- Сменщик заготовок System 3R (Workpartner 1+)
Dwsc Ed Ddow Dzr Njcob
* 100 мест для ITS 50
* 20 мест для ITS 148
- Патрон PowerChuck P Ø150
- Лазерная измерительная система инструмента BLUM
- Инфракрасный измерительный щуп Renishaw OMP400
- Система вытяжки воздуха
