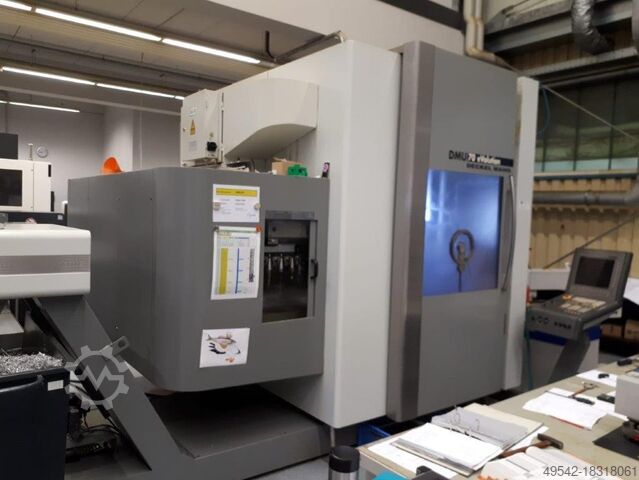

Обрабатывающий центр DMG MORI DMU 70 eVo linear

Описание

Универсальный обрабатывающий центр с ЧПУ
5-осевой одновременный станок с вертикальной осью
Тип: DMU 70 eVo линейный
Год постройки: 2008.
Управление: 3D-управление траекторией, включая 15-дюймовый TFT-экран.
Линия решений Siemens 840 D
с открытым пользовательским интерфейсом ShopMill
Время включения: 80 775 ч.
Продолжительность программы: 47 973 ч.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Дальность путешествия.
Ось X (продольная) 750 мм
Ось Y (поперечная) 600 мм
Ось Z (вертикальная) 520 мм
Расстояние между столом и торцом шпинделя 675 – 155 мм.
Мощность привода (40/100% ПВ) 35/25 кВт
Крутящий момент (40/100% ПВ) 130/87 кВт
Диапазон скоростей 20 - 18000 об/мин.
Держатель инструмента SK 40
Поворотно-поворотный стол с ЧПУ
Зажимная поверхность ø 700 x 500 мм
Центральное отверстие ø 30 H6
7 Т-образных пазов 63/14 H 7 мм
Диапазон поворота оси B 0/+ 102°
Диапазон поворота оси C 300°
Нагрузка на стол 350 кг
Устройство смены инструмента (цепной магазин)
Количество слотов для инструментов 120
Диаметр инструмента макс. 80/130 мм.
Длина инструмента макс. 300 мм.
Время перехода от чипа к чипу 5,5 секунды
диапазон подачи
Ускоренный ход по оси X 80 м/мин
Ускоренный ход по оси Y-Z 50 м/мин.
Усилие подачи по оси X 6 кН
Усилие подачи по оси Y-Z 7 кН
Ускоренный ход вокруг оси B/C 40/50 1/мин
Рабочее напряжение 400 В/50 Гц
Общая мощность 61 кВА
Предохранитель 92/100 А
Размеры машины Д х Ш х В 3,0 х 3,2 х 2,9 м
Размеры установки 7,5 х 4,5 м.
Вес 7500 кг
ОБОРУДОВАНИЕ/АКСЕССУАРЫ
 Поворотно-поворотный стол с ЧПУ с осями B и C и системой абсолютного измерения, включая привод
охлаждение осей B и C
 Цепной магазин на 120 позиций инструмента с двойным захватом
 Инфракрасный измерительный зонд Heidenhain TS 649
 Лазерное измерение инструмента для измерения длины и диаметра инструмента
Калибровочная оправка с держателем инструмента
 Внутренняя подача СОЖ, переключаемое давление 40/80 бар;
Расход 23 л/мин/11 л/мин, размер контейнера 980 л

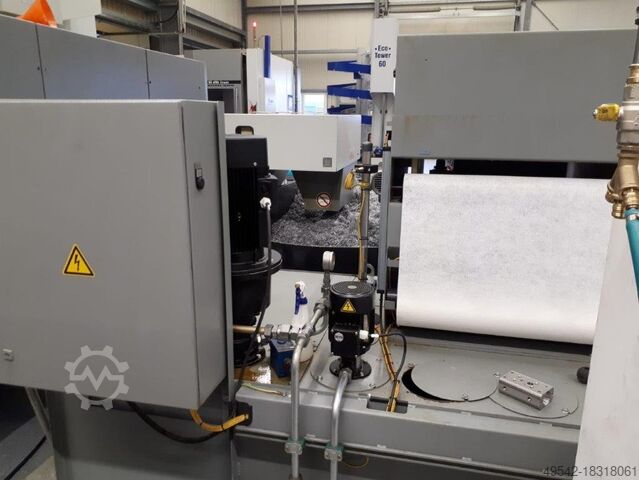

Бумажный ленточный фильтр
 IKZ = внутренний подвод СОЖ 40/80 бар
 Вращающаяся линза
 Уплотняющий воздух для линейной измерительной системы
 Блок подачи СОЖ для шпинделя и приводов
 Активное охлаждение шкафа управления
 Сепаратор масляной эмульсии с электростатическим фильтром
 Промывочный пистолет для промывки стружки
 Продувка воздуха через центр шпинделя, выбирается через функцию M
 Конвейер стружки, рассчитан на 120 мест магазина
 Режим работы 4; Наблюдение за процессом на производстве
 Системы измерения абсолютного положения по всем осям (X, Y, Z, B + C)
 Подготовка к автоматической системе разгрузки (загрузка через боковое окно)
 Монтажные элементы
 Документация
Вариант:

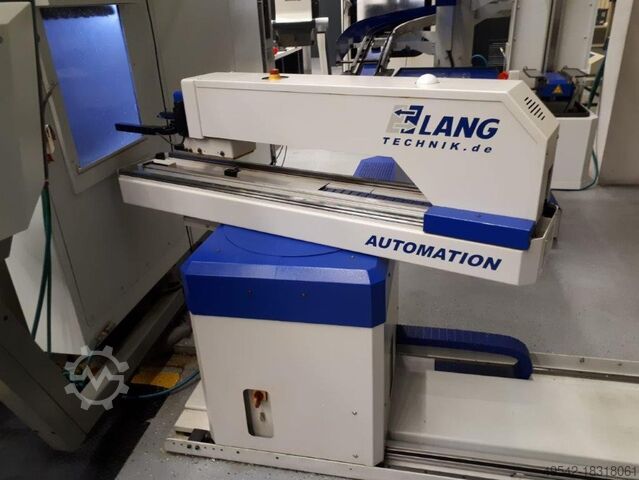

1 единица системы хранения и перемещения заготовок, используемая в настоящее время на одном
DMG DMU 70 eVo линейный
Производитель: LANG Technik GmbH
ЭКОКОРМ: Серия 68610
Pec Rjvta Dqj Nc Ifnjpu

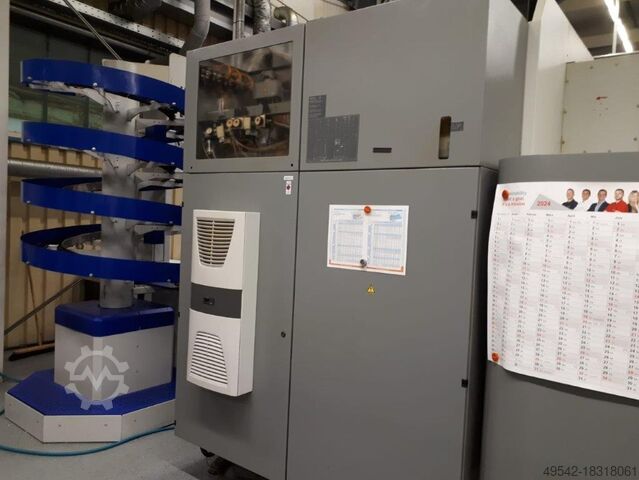

ECO-TOWER 60 (новое поколение): Серия: 68135
Год постройки: 2013.
