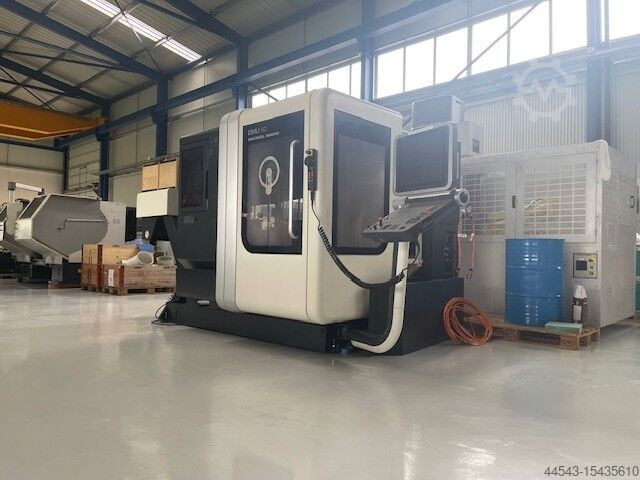

Обрабатывающий центр DMG DMU 50

Описание

Доступность станка: июнь 2024 г.
Управление ЧПУ : Heidenhain iTNC 530
Описание станка
Аксессуары в наличии.
Электронный маховик.
Pjc R Nc Ifor Db I Ijnepu
Состояние март 2024:
- Часы включения: 18648 ч.
- Часы работы шпинделя: 6226 ч.
Охлаждающая жидкость / удаление стружки
- Внутренняя подача смазочно-охлаждающей жидкости (IKZ)
- Бумажный ленточный фильтр 40 бар / 23 л / мин / бак 600 л
- вкл. крышу кабины, вращающуюся загрузочную горловину в шпинделе, вращающееся смотровое окно.
- Сепаратор масляного и эмульсионного тумана
- Переключение внешнего охладителя/струйного воздуха с помощью функции M
- Промывочный пистолет для промывки стружки
- Транспортер для стружки Скребковый ленточный транспортер для стружки
- Системы прямого измерения, в т.ч.
- Преобразование плоскости, включая
Траверсы
X-траектория 550 мм
Y-траектория 450 мм
Z-траектория 400 мм
Быстрая траверса 24 м/мин.
Держатель инструмента SK 40 в соответствии с DIN 69871

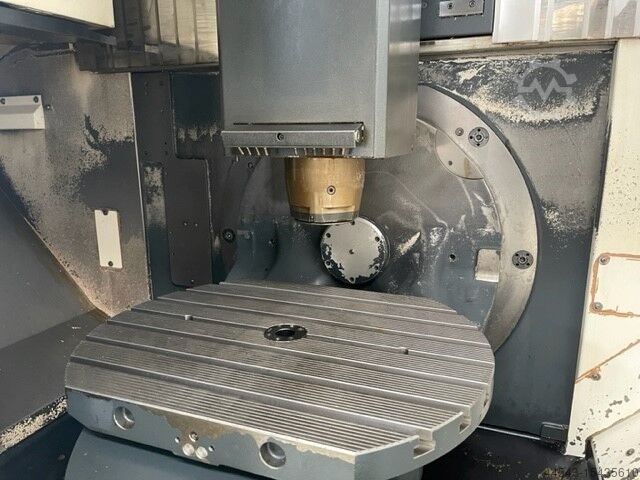

Рабочий стол
Поворотный стол с возможностью одновременного вращения
Зажимная поверхность D 630 x 500 мм
Диапазон поворота от -5 гр. до +110 гр.
Ось вращения 360°
Включая прямые измерительные системы B- и C-осей и преобразование плоскости.
Главный привод
Диапазон скоростей 20 - 18 000 об/мин.
Инструментальный магазин
Инструментальный магазин на 30 мест SK 40
Включая приспособление для загрузки инструмента.
Мощность двигателя
Мощность привода (40% / 100% ED) 35 / 25 кВт
Крутящий момент (40% / 100% ED) 130 / 87 Нм
Допустимая нагрузка на стол (центр стола) 300 кг
Погрешность позиционирования по оси B Pmax=18ws
(согласно VDI/DGQ 3441)
Погрешность позиционирования по оси C Pmax=18ws
(согласно VDI/DGQ 3441)
Размеры установки
Д х Ш х В 3730 x 6285 x 2750 мм
Вес ок. 5530 кг
