Обрабатывающий центр DMG DMU 35

Описание

x-путь 350 мм
y-путь 240 мм
z-путь 340 мм
Управление Siemens тип 810 D
Общая потребляемая мощность 15 кВт
Вес машины ок. 1,6 т
Занимаемая площадь ок. м
Универсальный инструментальный фрезерный станок с ЧПУ
Тип DMU 35 M - 810 D
Рабочий диапазон: ось X (продольный ход фрезерного суппорта) 350 мм
Ось Y (поперечный ход фрезерного суппорта) 240 мм
Ось Z (вертикальный ход салазок стола) 340 мм
Ось C - вращение стола, ручное 360 °
Ось B - поворот стола, ручной + 105 / -15 °
Поверхность стола (закругленная) 280 x 400 мм
Нагрузка на стол ок. 100 кг
Держатель инструмента SK 40
Скорость вращения шпинделя stfl. программируемая 20 - 6 300 об/мин
Значения подачи / быстрого перемещения стл. 20 - 5 000 мм/мин.
Привод подачи/мощность 1,6 Нм
Главный привод переменного тока прибл. 10 кВт
Общий привод ок. 15 кВт - 400 В - 50 Гц
Вес ок. 1 600 кг
Принадлежности / специальное оборудование:

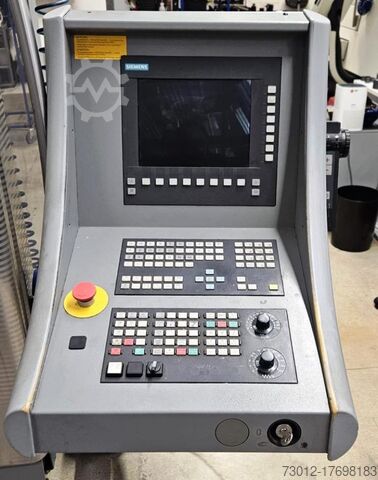

- SIEMENS path control тип 810 D (Processor 840 D) для интерполяции в 3

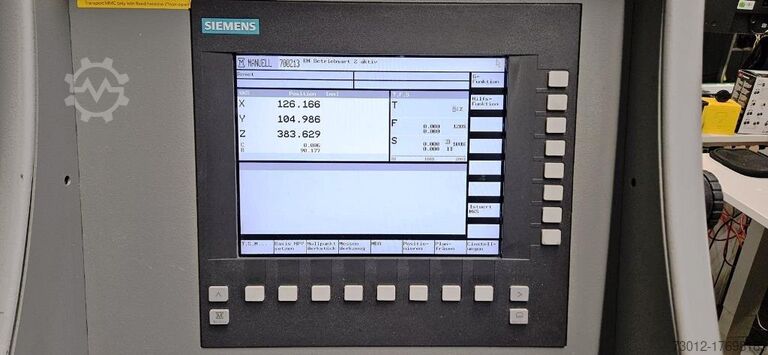

с экраном, электронный маховик, поворотная панель управления, программное обеспечение SIEMENS
Программное обеспечение SHOPMILL (версия 05.03.22) с дополнительным DECKEL MAHO
Зона программирования для быстрого и простого программирования в мастерской.
Ppec R Nc Ifeu Rdpisnju
- Ручная смена инструмента с держателем SK 40, пневматический зажим инструмента

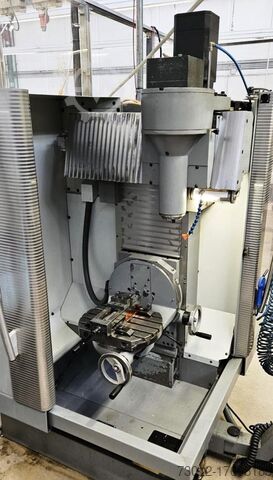

- Универсальный стол, вращаемый и поворачиваемый вручную с помощью маховиков и цифровой индикации положения
Отображение положения на экране управления (поворотный энкодер), позволяет выполнять 5
сторон за одну операцию зажима

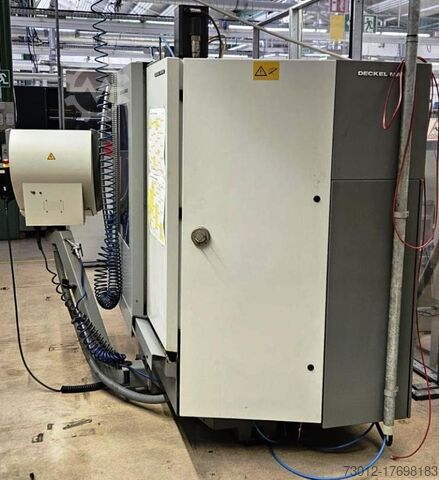

- Полный корпус станка с 2 раздвижными дверями, к сожалению, в настоящее время нет бака для охлаждающей жидкости
бак для охлаждающей жидкости в наличии, так как станок был подключен к централизованной системе.
был подключен к централизованной системе.
инструкция по эксплуатации
