Обрабатывающий центр Deckel Maho DMU 50 EVO Linear

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
Главный привод
Скорость:
Бесступенчато программируемая: 18`000 об/мин.
В режиме настройки: 20 - 800 об/мин
Рабочий шпиндель:
Конус полого хвостовика: HSK-A63
Зажим инструмента: гидравлический
Привод подачи
Линейный двигатель: ось X
Серводвигатели переменного тока: C, B, Y, Z
Скорость подачи X, Y, Z: до 20`000 мм/мин
Быстрая траверса
Y, Z: 50 м/мин
X: 80 м/мин
B: 40 об/мин
C: 50 об/мин
Система измерения положения
Разрешение: C, B, X, Y, Z: 0,001 мм
Допуск положения: C, B, X, Y, Z: 0,010 мм
Рабочий диапазон
Ось X: 500 мм
Ось Y: 450 мм
Ось Z: 400 мм
Ось B: от 0° до 161,955°
Ось C: n x 360 °
Устройство смены инструмента с двойным захватом
Прорези магазина: 120
Макс. Диаметр инструмента без свободного пространства: 80
Макс. Диаметр инструмента со свободным пространством: 130
Макс. Длина инструмента от шпинделя: 300 мм
Макс. Вес инструмента: 6 кг

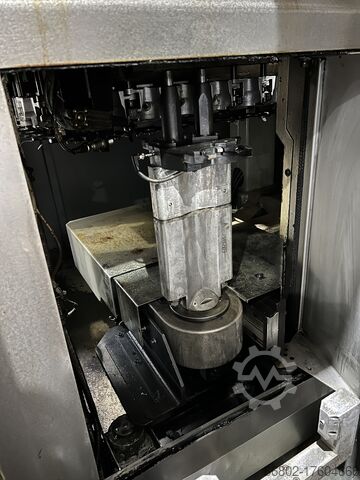

Поворотный стол с ЧПУ и поворотной осью
Ось C: Поворотная ось зажимной поверхности (мм): 500 x 380 мм
Расстояние между Т-образными пазами / размер: 63 / 14 H7
Центральное отверстие: 30 H6
Макс. Крутящий момент: 1491 Нм
Макс. Вращение столешницы: 50 об/мин
Ось B: Макс. Поворотный момент: 1864 Нм
Pec R Nc Ieu Hkb Rjfnepu
Скорость поворота: 40 об/мин
Диапазон поворота: 0° - 161,955°
Точность ввода и отображения: 0,001 °
Вес: 420 кг
Макс. нагрузка: 200 кг
Вес: прибл. 6800 кг
Вес установки: прибл. 7500 кг
Размеры: 4170 x 3133 x 2560 мм
ОБЪЕМ ПРЕДЛОЖЕНИЯ
США: (список не является исчерпывающим):
Обрабатывающий центр с ЧПУ Deckel Maho DMU 50 Evo

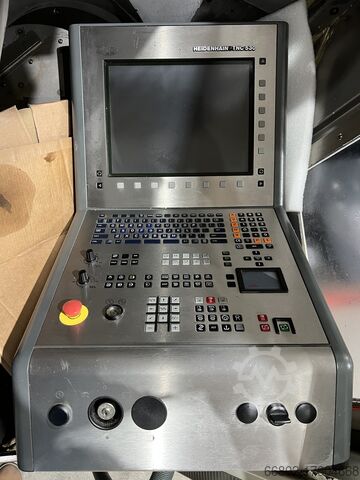

Heidenhain iTNC 530

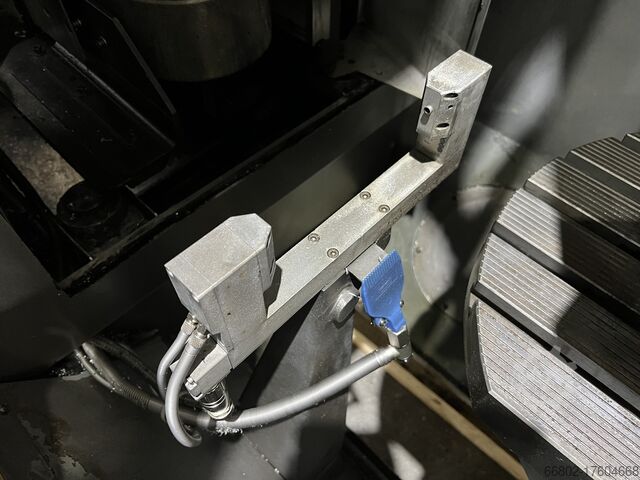

Контроль поломки инструмента

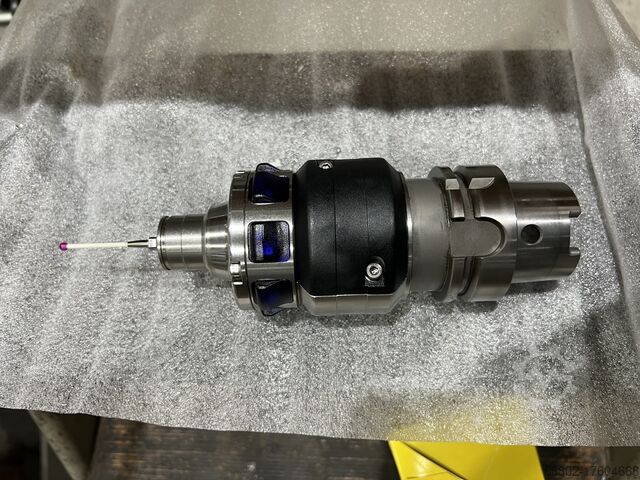

Измерительный зонд Blum

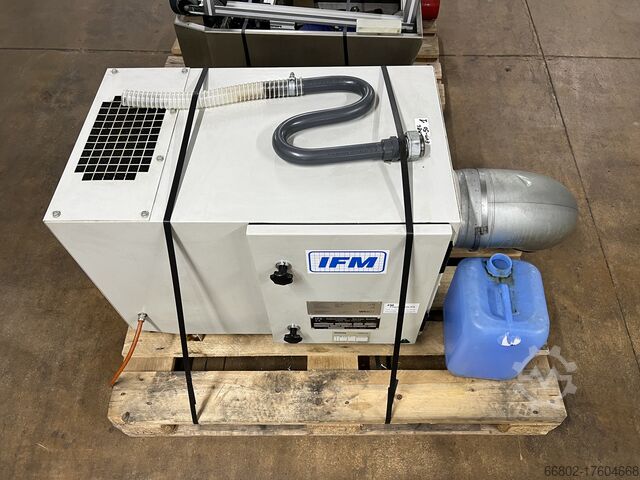

Сепаратор масляного тумана
Система пожаротушения
Насос высокого давления и система ленточных фильтров
Транспортер для стружки
Точный объем поставки в соответствии с фотогалереей
Мы не несем ответственности за точность, полноту и актуальность представленной информации
