5-осевой обрабатывающий центр

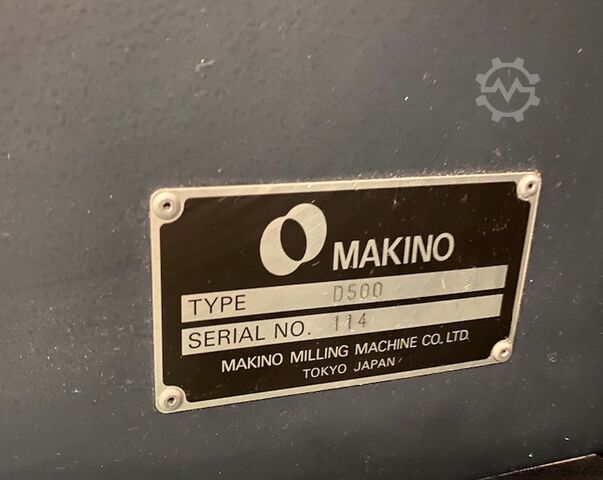

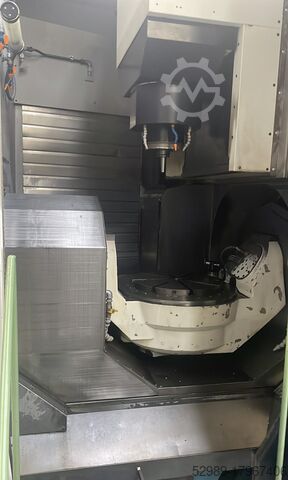

5-осевой обрабатывающий центр MAKINO D500
Год выпуска
2011
Состояние
хорошее состояние (б/у)
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание

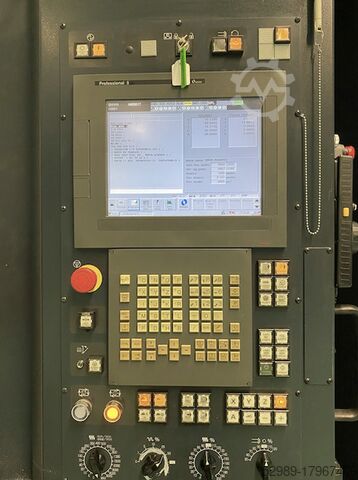

Управление ЧПУ: FANUC Professional 5
оси
Траектория перемещения по оси X мм: 550
Траверса по оси Y мм: 1000
Ход оси Z мм: 500
Градусы индексации по оси C: 360 (непрерывное вращение) / поворотный энкодер
Градусы индексации по оси A: 150 (+30 120º) / поворотный энкодер
Скорость подачи м/мин: X:32; Y,Z:40;
Быстрая траверса м/мин: X,A,C:48; Y,Y:50; A,C:18

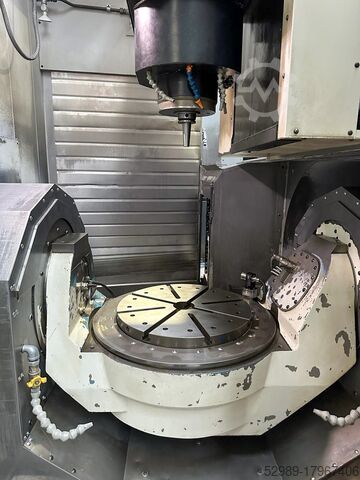

Рабочий стол
Размеры поддона мм: 500
Макс. Размер заготовки (D x H) мм: 650x500
Макс. Вес заготовки кг: 350
Шпиндель
Макс. Скорость вращения шпинделя об/мин: 20000

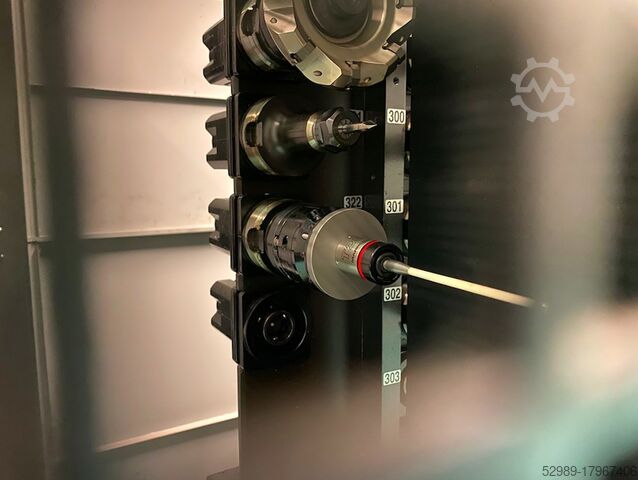

Система инструмента
Держатель инструмента: HSK-A63
Количество инструментов в магазине: 323
Тип устройства смены инструмента: матричное
Макс. Диаметр инструмента мм: 70
С занятыми соседними позициями мм: 140
Макс. Длина инструмента мм: 300
Макс. Вес инструмента кг: 8
Оборудование
Электронный маховик

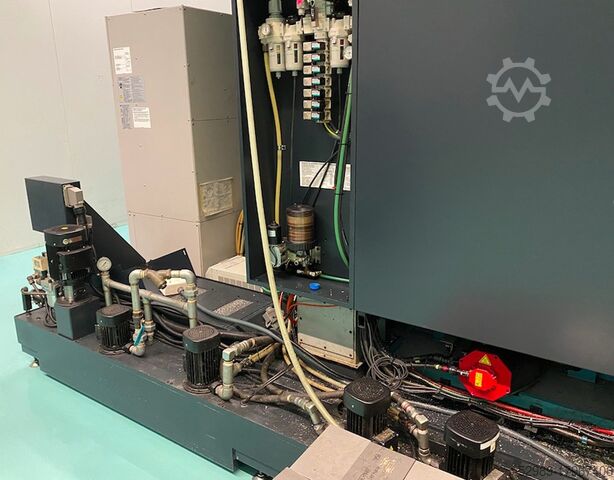

Транспортер стружки
Спиральная интерполяция
Общие переменные для пользовательских макросов (100)

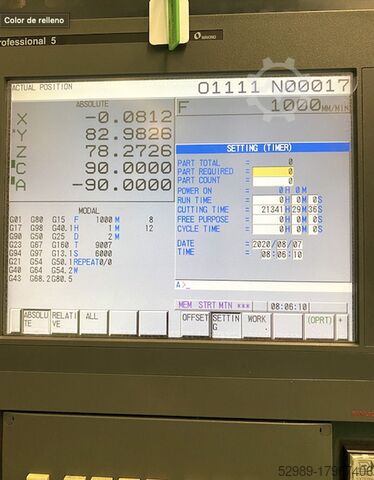

Время работы станка:
Poc R Nevfmlrjc Ifnjpu
Время работы шпинделя: 0 ч (модернизированный)
Базовый станок: Размеры/вес
Длина мм: 3550
Ширина мм: 2900
Высота мм: 3200
Вес кг: 15700
Характеристики
Общий вес
15 700 кг
Общая длина
3 550 мм
Общая ширина
29 000 мм
Модель контроллера
Professional 5
Общая высота
3 200 мм
Производитель контроллеров
FANUC
Максимальная скорость шпинделя
20 000 об/мин
Максимальный вес заготовки
350 кг
Высота заготовки (макс.)
500 мм
Скорость подачи по оси X
32 м/мин
Диаметр инструмента
70 мм
Ход по оси X
550 мм
Ход по оси Y
1 000 мм
Ход по оси Z
500 мм
Подача по оси Y
40 м/мин
Скорость подачи по оси Z
40 м/мин
Количество гнезд в инструментальном магазине
323
Длина инструмента
300 мм
Вес инструмента
8 000 g
Максимальный диаметр заготовки
650 мм
