3+1 осевой обрабатывающий центр ITALMAC Onix 3000

Описание

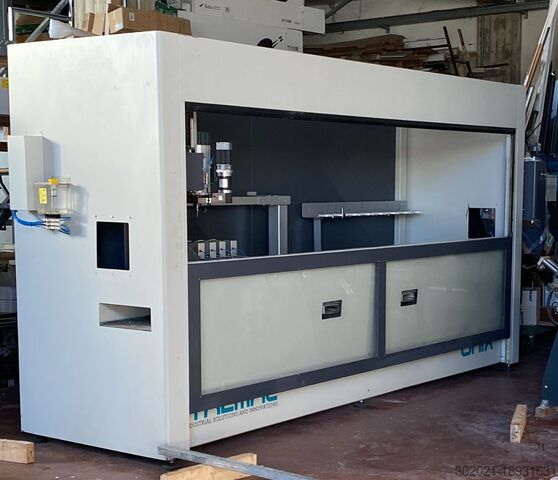

ONIX 3300 — это 3-осевой + 1-осевой обрабатывающий центр с ЧПУ, предназначенный для сверлильных и фрезерных работ на профилях из алюминия, ПВХ, легких сплавов и стали толщиной до 3 мм.
Станок имеет полезный рабочий диапазон 3300 мм и оснащен автоматическим инструментальным магазином на 8 позиций, с возможностью размещения углового узла для обработки с трех сторон профиля и дисковой фрезы для торцевого фрезерования.
Полностью охарактеризованная конструкция включает в себя электрошпиндель, который гарантирует мощность 4 кВт при скорости вращения до 18 000 об/мин, гарантируя высокую производительность и качество обработки.

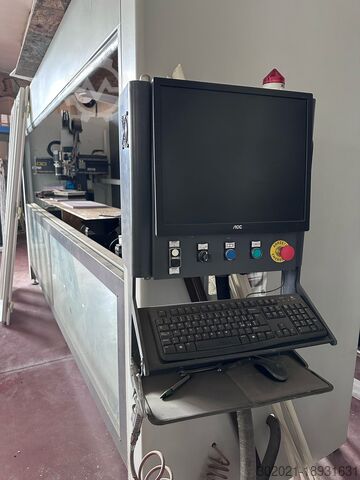

Ориентируемая консоль управления, расположенная с правой стороны машины, позволяет легко и быстро управлять программами и элементами управления на каждом этапе рабочего цикла.
ONIX 3300 оснащен ЧПУ для управления осями и промышленным ПК для управления программами, оснащенным 17-дюймовым ЖК-монитором, жестким диском емкостью 80 ГБ и 2 портами USB.
Язык программирования соответствует стандарту ISO, операционный интерфейс на платформе Windows XP и специализированное программное обеспечение для программирования ITALSOFT – FLY CAM CAD-CAM 3D для оптимизированного управления процессами и производственными циклами.
Технические характеристики
- Размеры (ДxГxВ): 4500x1250x2300 мм
- Габариты транспортировки (ДxШxВ): 4600x1675x2260 мм
- Вес: 1500 кг
- Номинальная мощность: 6 кВт
- Поглощение: 16 А
- Напряжение питания: 400 В, трехфазное
- Частота: 50/60 Гц
- Давление воздуха: 7 бар
- Точность: 0,1 мм
- Мощность электрошпинделя: S1 4 кВт - 0/18000 об/мин
- Максимальный крутящий момент: 3,7 Нм при 12000 об/мин
- Держатель инструмента: ISO 30
- Система охлаждения шпинделя: Электрический вентилятор
- Рабочая зона: 1
- Рабочие стороны: 1 (3 стороны с угловой головкой)
- Количество стандартных зажимов: 4 (ручные)
- Инструментальный магазин: 8 позиций (встроен в основание станка)
- Усилие зажима: 130 кг на зажим
- Нулевая точка отсчета: 1 (ручная)
- Смазочные форсунки: 1 на электрошпинделе
- Емкость бака для смазки: 2,2 литра
I- направляющие для смазки: ручные
- Рабочая температура: от 10 до 35 °C
- Влажность: 75%
Pscswb D Sto R Nc Ifnepu
- Стандартные цвета: RAL 7032 / RAL 5018
- Система эвакуации стружки: пластина для транспортировки стружки
- Безопасность машины: фотоэлектрическая барьерная защита
- Интерфейс оператора: 17-дюймовый ЖК-монитор
- USB-порт: На панели управления
- Программное обеспечение: ITALSOFT CAD-CAM
