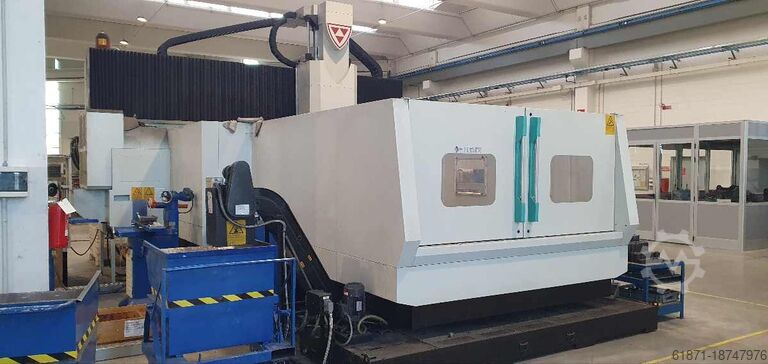

Обрабатывающий центр с ЧПУ RAMBAUDI/JOBS SARA

Описание

Технические данные:
Производитель: RAMBAUDI/JOBS
Модель: САРА
Год постройки: 2018
Управление: HEIDENHAIN itnc640
Размеры: 12 600 x 6 830 x 5 045 мм
Стол: 5000 x 2500 мм
Максимальная грузоподъемность: 15 тонн
Ppjc R Ncjv Rfwks Ifnju
Станок оснащен универсальной фрезерной головкой, включающей две поворотные плоскости (С и А). Вращение инструмента в универсальной фрезерной головке, а также поворотные движения плоскостей С и А управляются приводным шпинделем:
- Скорость: 5000 об/мин
- Мощность: 25 кВт (S1) / 33 кВт (S6 60%)
- Крутящий момент: 482 Нм (S1) / 637 Нм (S6 60%)
- Держатель инструмента: цанга ISO50 DIN69871
Главные оси:
- Ось X: продольное перемещение рабочего стола
- Ось Y: поперечное перемещение каретки ползуна
- Ось Z: вертикальное перемещение ползуна
- Поворотная ось 1 (плоскость С): вращение фрезерного узла вокруг вертикальной оси ползуна.
- Поворотная ось 2 (плоскость А): вращение фрезерного агрегата вокруг плоскости, смещенной на 45° относительно плоскости С.
Устройство автоматической смены инструмента (УСИ):
- 24-позиционный цепной магазин (ISO50)
- Рычаг смены инструмента между корпусом шпинделя и магазином
Дополнительные возможности:
- лазер RENISHAW NC4
СКОРОСТИ ОСИ
| Ось | Путь путешествия | Скорость |
|-----|-----|----- |
| Ось X (оптическая измерительная система) | 5200 мм | 12 м/мин |
| Ось Y (оптическая измерительная система) | 3000 мм | 12 м/мин |
| Ось Z (оптическая измерительная система) | 900 мм | 12 м/мин |
*(Примечание: Оптические измерительные системы обеспечивают точное определение положения по осям X, Y и Z.)*
