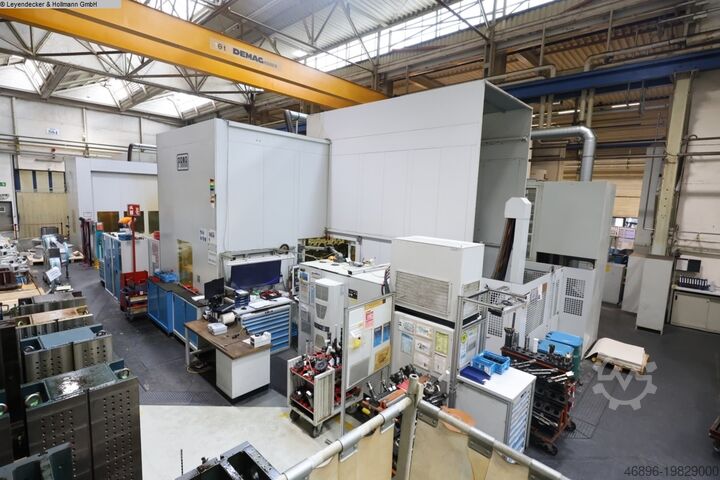

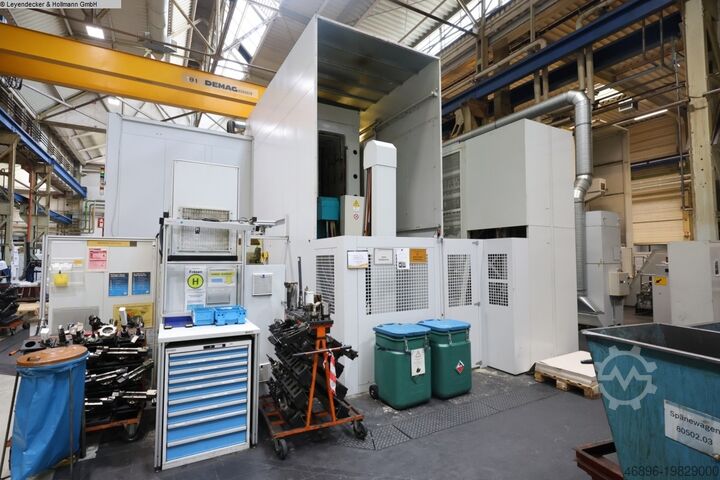

Сверлильно-фрезерный центр PAMA Speedmat 4/TR 25

Описание

x-перемещение: 4000 мм
y-перемещение: 3000 мм
z-перемещение: 2200 мм

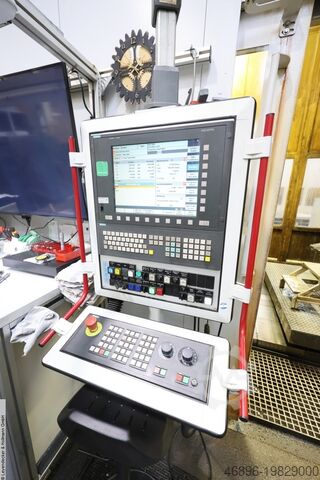

Управление: Siemens Sinumerik 840 D
Ход пиноли: 800 мм
Макс. масса заготовки: 20000 кг
Крепление инструмента: ISO 50 BIG PLUS DIN 69871
Макс. крутящий момент на шпинделе: 2346 Нм
Диаметр шпинделя: 160 мм
Общая потребляемая мощность: 65 кВт
Масса станка (прибл.): 50000 кг
Габаритные размеры (ДхШхВ): 12,8 x 11,8 x 5,7 м

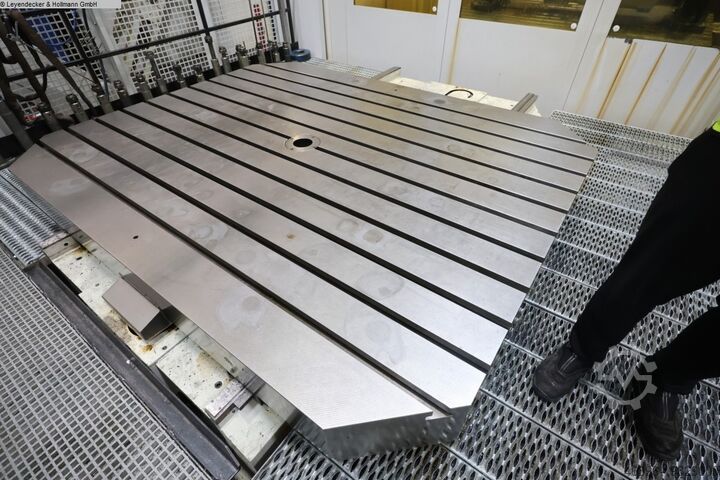

- Рабочий стол:
- Размеры поверхности для установки: 2500 x 2000 мм
- Высота стола над уровнем пола: 800 мм

Скорость подачи:
- Ось x: 0,5 – 10000 мм/мин
- Ось y: 0,5 – 10000 мм/мин
- Ось z: 0,5 – 10000 мм/мин
- Быстрая подача (x/y/z): 25 / 25 / 25 м/мин
- Макс. усилие подачи (x/y/z): 28000 / 27000 / 28000 Н

Скорости вращения шпинделя (об/мин):
- Передача 1: 6 – 848 об/мин
- Передача 2: 850 – 3000 об/мин

Инструментальный магазин:
- 306 позиций, распределённых следующим образом:
Количество позиций для макс. длины 700 мм: 54
Количество позиций для макс. длины 450 мм: 54
Количество позиций для макс. длины 300 мм: 63
Количество позиций для макс. длины 200 мм: 135
- Макс. масса инструмента: 35 кг
- Макс. диаметр инструмента при свободных соседних ячейках: 325 мм
- Макс. диаметр инструмента без свободных соседних ячеек: 105 мм
Dwec Ed Dew Sfkksdcob

Оснащение:
- Около 30 держателей инструмента SK 50
- 1 измерительный щуп

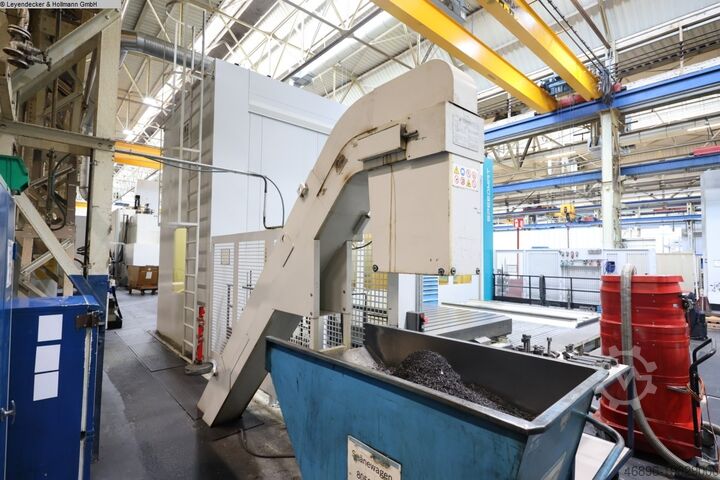

- Охлаждающая установка/бумажный ленточный фильтр и стружкоотвод
- Охладитель
- Система отвода масляного тумана
- Фиксаторы
- Документация
