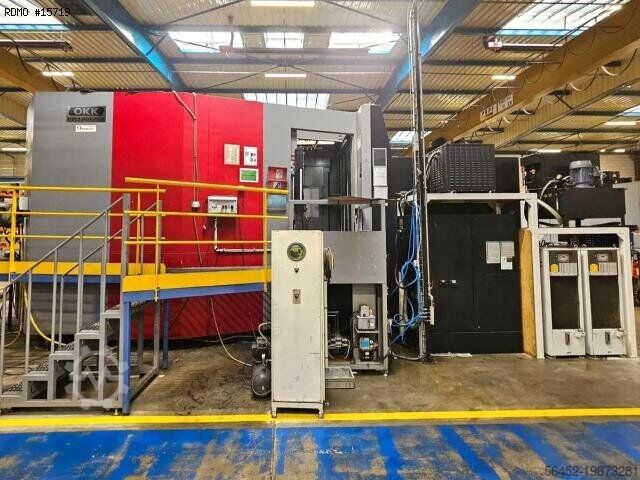

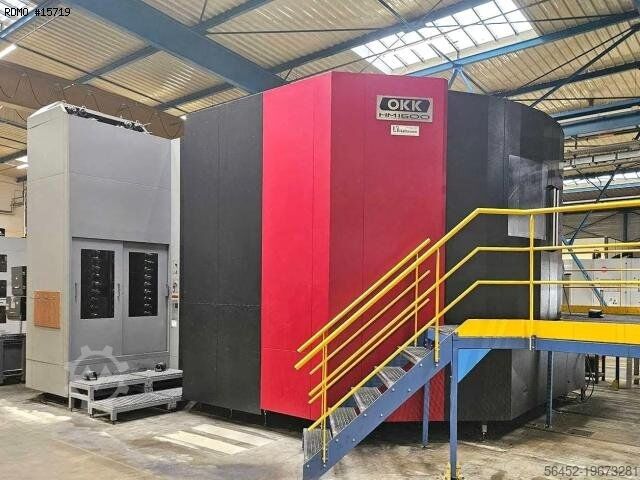

Горизонтальный обрабатывающий центр OKK HM1600

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 4

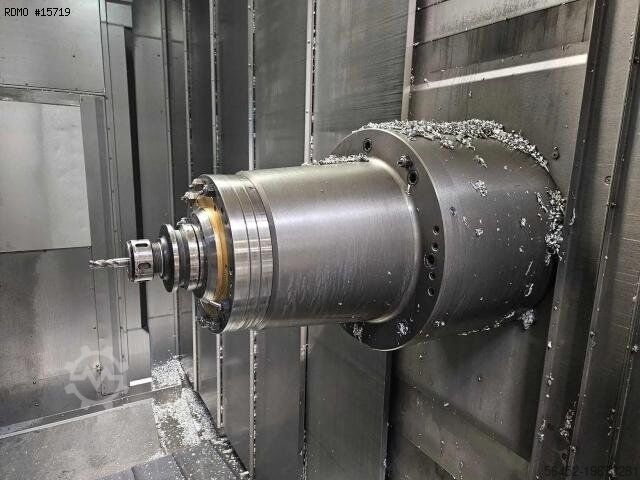

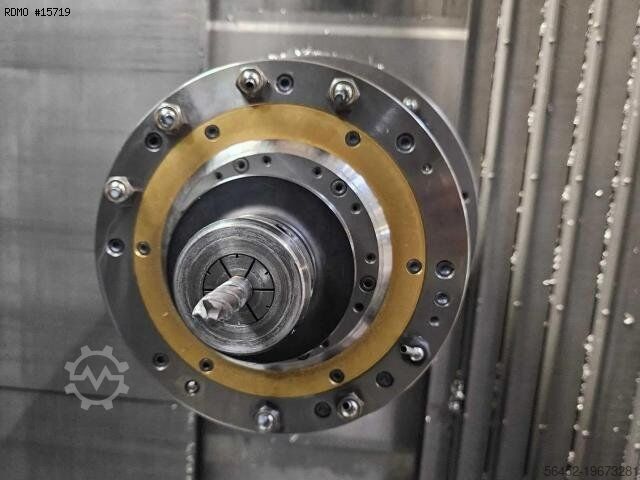

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
- Крепление инструмента: BT50
- Мощность привода шпинделя: 40 кВт
- Обороты шпинделя: 12000 об/мин
- Коробка передач
- Количество диапазонов скоростей шпинделя: 2

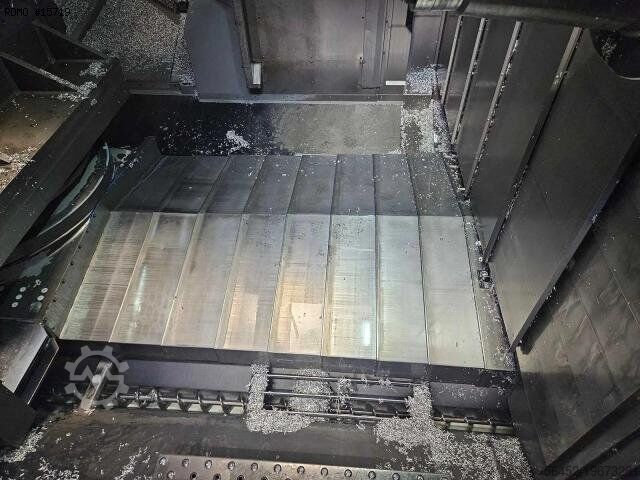

ЛИНЕЙНЫЕ ОСИ
- Перемещение по осям X/Y/Z: 2400/1650/1750 мм
- Скорость быстрого перемещения (X/Y/Z): 42 м/мин
- Скорость подачи (X/Y/Z): 20 м/мин
ПОВОРОТНАЯ ОСЬ B
- Диапазон перемещения: 360°
- Минимальное разрешение: 0,001°

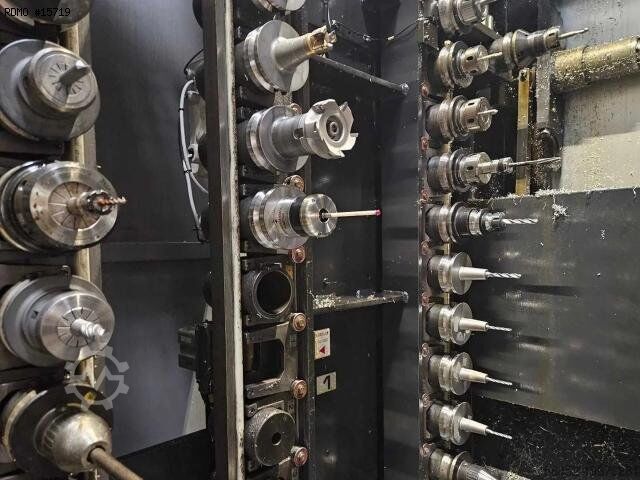

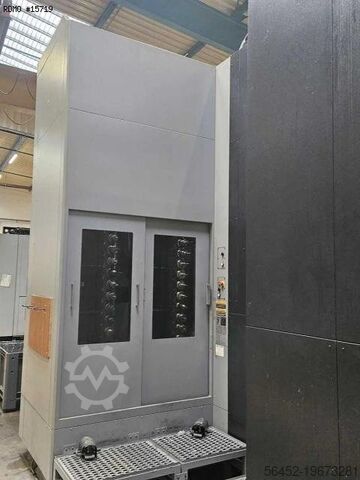

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
- Тип инструментального магазина: Bras chargeur
- Количество инструментов в магазине: 116
Dsc Ed Ddjw Ephbecswb
- Время смены инструмента: 3,8 сек

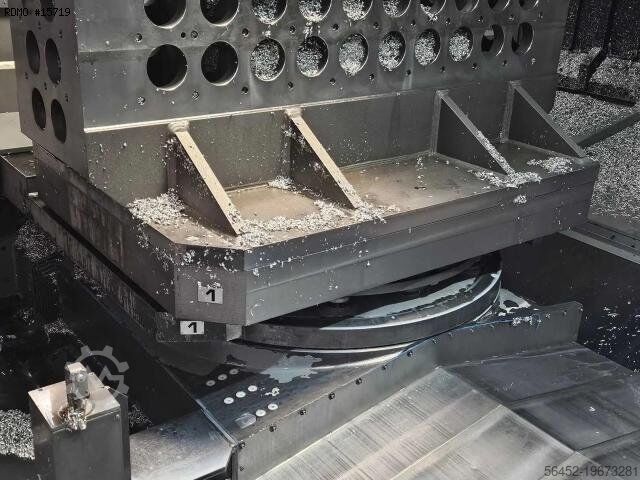

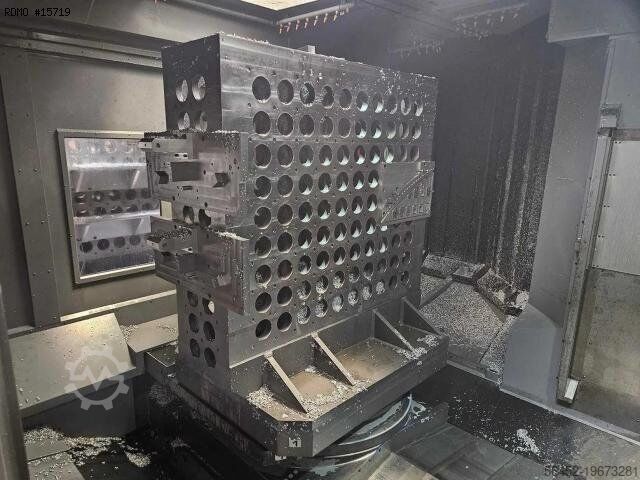

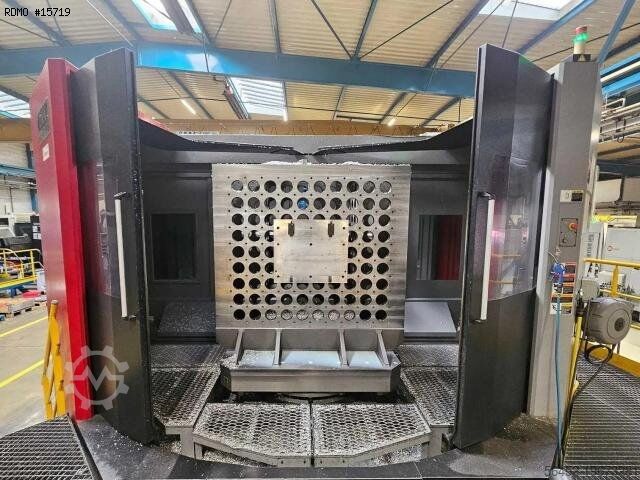

ПАЛЛЕТНЫЙ ЗАМЕНЩИК
- Тип смены паллет: Rotopalette
- Размер паллеты: 1600 x 1250 мм
- Количество паллет: 2
- Максимальная загрузка паллеты: 5000 кг
- Расстояние от центра стола до носа шпинделя: 100–1750 мм
- Макс. диаметр заготовки: 2500 мм
- Макс. высота заготовки: 1850 мм
ЭЛЕКТРОСНАБЖЕНИЕ
- Напряжение питания: 400 В
- Совокупная мощность: 86 кВА
ВЕС И ГАБАРИТЫ
- Требуемая площадь: 9 485 x 6 155 мм
- Высота машины: 4 370 мм
- Вес машины: 50 000 кг
ЧАСЫ РАБОТЫ
- Часы работы: 15 446 ч.

ПРИНАДЛЕЖНОСТИ
- Система управления: Fanuc 31i-model B5
Интерфейс: Ethernet / RS232 / USB / PCMCIA
- SOFT SCALE II
- Электронный ручной пульт
- Синхронизированная нарезка резьбы
- Трёхцветная сигнальная лампа
- Бак для охлаждающей жидкости
* с насосом высокого давления: 70 бар
* с внутренней подачей охлаждающей жидкости (IKZ)
* с бумажным фильтром
* с охлаждением охлаждающей жидкости
* с промывочным пистолетом
* с кабинной мойкой

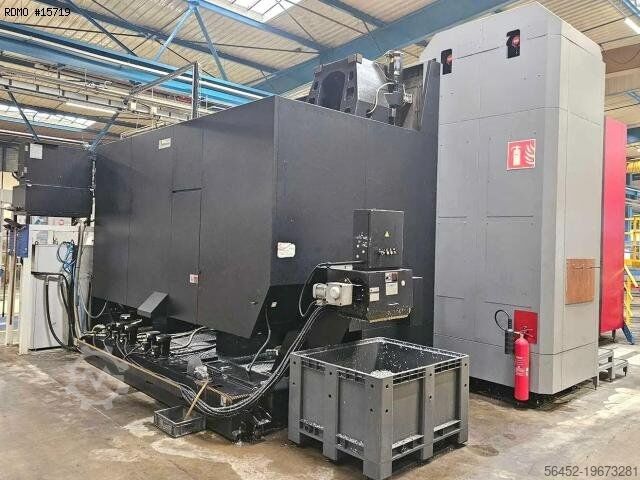

- Стружкоотводчик
- Охлаждение шпинделя
- Устройство измерения инструмента
- Устройство измерения заготовок: Renishaw RMP60
- Контроль на излом инструмента: SOFT AC
- Количество паллет: 2
- Тиски
- Держатель инструмента
