Горизонтальный обрабатывающий центр OKK HM1250S

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 4
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
- Крепление инструмента: BT50
- Мощность привода шпинделя: 45 [кВт]
- Частота вращения шпинделя: 12000 [об/мин]
ЛИНЕЙНЫЕ ОСИ
- Перемещение по осям X/Y/Z: 1700/1400/1240 [мм]
- Скорость быстрого перемещения (X/Y/Z): 48 [м/мин]
- Скорость подачи (X/Y/Z): 20 [м/мин]
ПОВОРОТНАЯ ОСЬ B
- Диапазон вращения: 360 [град]
- Минимальное разрешение: 0.001 [град]
АВТОМАТИЧЕСКИЙ ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
- Тип смены инструмента: Bras chargeur
- Количество инструментов в магазине: 60
- Время замены инструмента: 6 [сек]

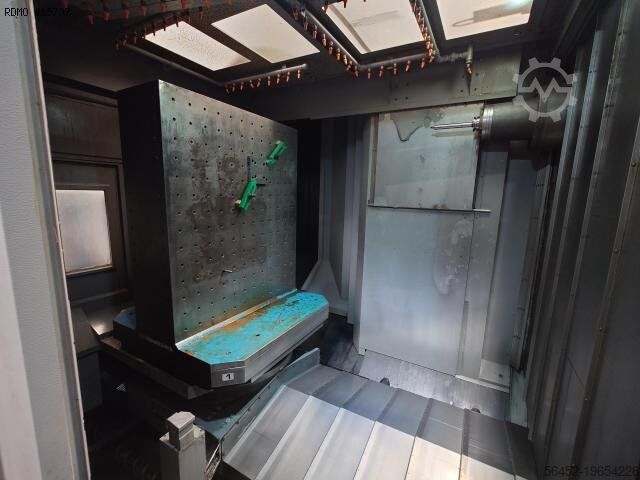

АВТОМАТИЧЕСКИЙ ПАЛЛЕТНЫЙ СМЕНЩИК
- Тип смены паллет: Rotopalette
- Размер паллеты: 1250/1250 [мм]
- Количество паллет: 2
- Максимальная загрузка паллеты: 3000 [кг]
- Расстояние от центра стола до торца шпинделя: 70-1470 [мм]
- Максимальный диаметр обрабатываемой детали: 1970 [мм]
ЭЛЕКТРОСНАБЖЕНИЕ
- Напряжение питания: 400 [В]
ВЕС И ГАБАРИТЫ
- Масса станка: 32500 [кг]
Dwec Edjw D Hwwe Ddceb
НАРАБОТКА СТАНКА
- Часы под напряжением: 34422 [ч]
ПРИСПОСОБЛЕНИЯ
- Система управления: Fanuc 31i-model B5
Интерфейсы: Ethernet / RS232 / USB / PCMCIA
- Электронный ручной пульт
- Синхронизированная нарезка резьбы
- 3-цветная сигнальная колонна
- Бак для СОЖ
* с высоконапорным насосом: 70 [бар]
* внутренний подвод СОЖ (IKZ)
* с бумажным фильтром
* с холодильником СОЖ
* моечная кабина

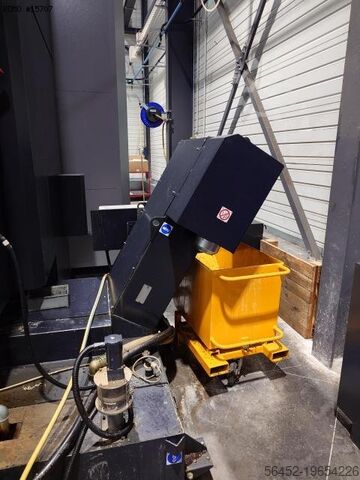

- Транспортер стружки
- Устройство измерения инструмента
- Устройство измерения заготовки: Renishaw RMP60
- Электрический трансформатор
