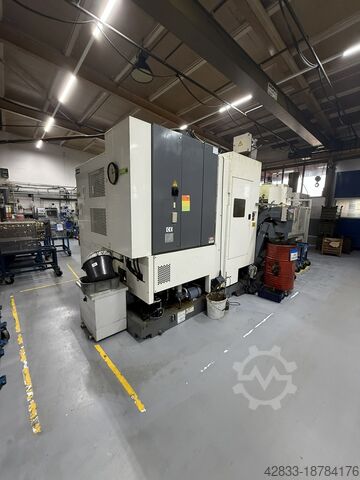

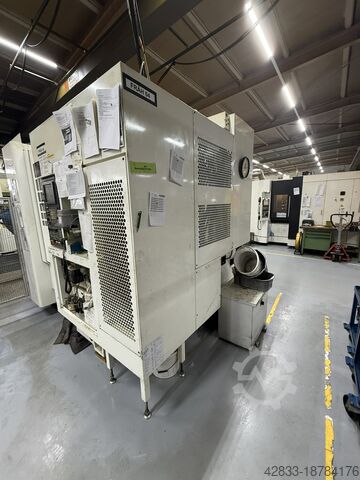

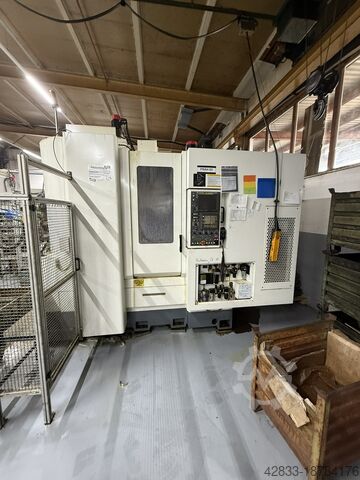

Обрабатывающий центр Kitamura Mycenter-HX300

Описание

Стандартные характеристики машины
Стол:
Рабочая поверхность: 305 x 305 мм
Макс. объем заготовки: Ø 500 мм x 560 мм
Макс. нагрузка на стол: 250 кг
Маршруты путешествия:
Ось X: 510 мм
Ось Y: 510 мм
Ось Z: 490 мм
Ось: 0,001° – 360°
Расстояние от края стола до центра шпинделя: 40 - 550 мм
Расстояние центр стола – торец шпинделя: 100 - 590 мм
Ppsc R Nc Iev Si Suofnsu
Шпиндель:
Конус шпинделя: NST № 40
Скорость: 20–20 000 об/мин
Привод: 4-ступенчатая коробка передач
(2 механических, 2 электрических)
Макс. крутящий момент: 157 Нм
Кормить:
Ускоренный ход осей X, Y, Z: 50 000 мм/мин
Ускоренный ход 4-й оси: 9000°/мин
Поворот 4-й оси на 90°: 0,6 секунды
Подача резания по осям X, Y, Z: 40 000 мм/мин
Инструменты:
Позиции инструмента: 40
Метод выбора инструмента: прямое управление, двунаправленное
Держатель инструмента: BT (SK) 40
Макс. диаметр инструмента: 95 мм (150 мм, если соседние слоты пустые)
Макс. длина инструмента: 300 мм
Макс. вес инструмента: 10 кг
Время смены инструмента (инструмент - инструмент): 1,7 секунды
Время смены инструмента (чип - чип): 5,0 сек.
Двигатели:
Двигатель шпинделя (30 мин./непрерывная работа): 11,0 кВт переменного тока
Двигатель для устройства смены инструмента: 400 Вт переменного тока
Двигатель системы охлаждения: 1200 Вт переменного тока
Диапазон:
Время смены поддона: 6,0 секунд
Разнообразный:
Подключение к сети: 25 кВА, 200 В переменного тока, 3 фазы
Подключение воздуха: 5 бар, 330 л/мин
Масса:
Высота машины: макс. 2940 мм.
Площадь основания с транспортером стружки: 3492 мм x 3173 мм
Вес: 9900 кг.
Рулевое управление:
Fanuc 16iMB
Стандартные принадлежности для машины
Шпиндель с 20 000 об/мин и 4-ступенчатым редуктором
(2-ступенчатая зубчатая коробка передач, 2-ступенчатая электронная коробка передач)
2 Компенсация подшипников шпинделя в пределах 0,005 мм (система IAC 1)
Шпиндель Big Plus (контакт по конусу и по торцу)
Автоматическая очистка шпинделя сжатым воздухом
Подача охлаждающей жидкости через шпиндель с давлением 15 бар и собственным насосом
Система смазки подшипников шпинделя (воздушно-масляная смесь)
Охладитель шпинделя
Автоматическая смазка шпинделей осей X, Y и Z
Автоматический высокоскоростной сменщик инструмента с 40 инструментальными станциями
Фиксированное расположение инструмента: каждый инструмент кодируется независимо от машины и идентифицируется в магазине
Оригинальная функция запуска инструмента Kitamura с ожиданием путем предварительного выбора T-кода
Автоматический сменщик поддонов, возвратно-поступательный, на 180° (2 станции)
Насос охлаждающей жидкости 1200 Вт
Двухъярусный транспортер стружки с 2 транспортерными лентами для крупной и мелкой стружки, с системой фильтрации
Промывка стружки снизу отдельным насосом 1200 Вт
Полностью закрытый корпус
Автоматическая центральная смазка направляющих
Воздушный блок FRL (фильтр, регулятор, смазка)
Гидравлический блок с баком
Рабочий свет
Лампа окончания цикла
Нарезание резьбы без компенсирующего патрона
4 бесплатные функции M, M20 – M23
Поворотная панель управления
Переносной маховик
Интерфейс RS 232C
Интерфейс PCMCIA
Дверной замок
Аварийный выключатель на инструментальном магазине
Ручные индексные переключатели на инструментальном магазине
Функция самодиагностики
