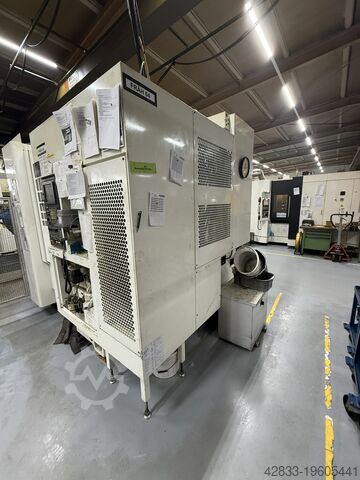

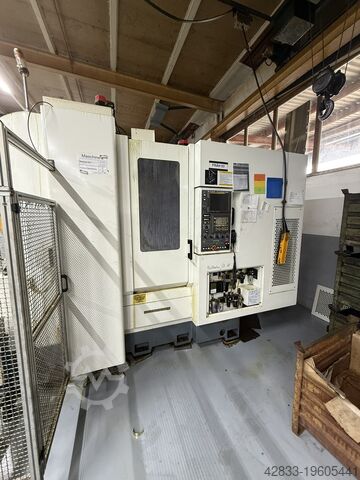

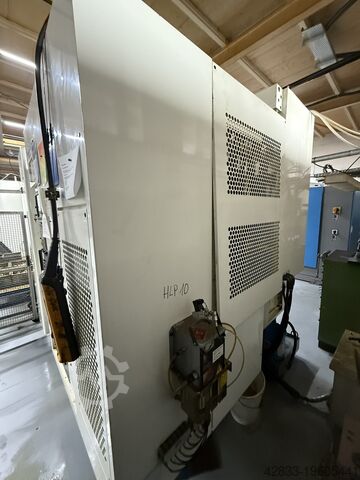

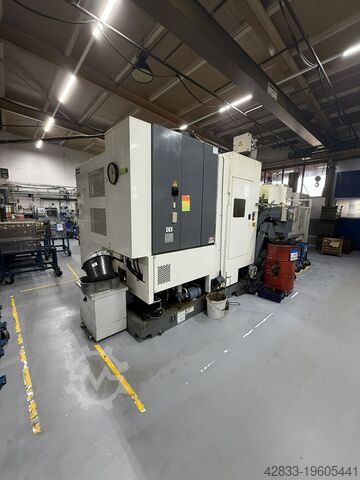

Горизонтальный обрабатывающий центр Kitamura HX300

Описание

Стандартные характеристики станка

Стол:

Рабочая поверхность: 305 x 305 мм
Максимальный объем заготовки: Ø 500 мм x 560 мм
Максимальная нагрузка на стол: 250 кг

Ходы перемещений:
Ось X: 510 мм
Ось Y: 510 мм
Ось Z: 490 мм
4-я ось: 0.001° – 360°
Расстояние от поверхности стола до центра шпинделя: 40 - 550 мм
Расстояние от центра стола до торца шпинделя: 100 - 590 мм

Шпиндель:
Конус шпинделя: NST №40
Диапазон оборотов: 20 – 20 000 об/мин
Привод: 4-ступенчатая коробка передач (2 механические, 2 электрические)
Максимальный крутящий момент: 157 Нм

Подача:
Быстрый ход по осям X, Y, Z: 50 000 мм/мин
Быстрый ход по 4-й оси: 9 000°/мин
Поворот 4-й оси на 90°: 0,6 сек
Рабочая подача по осям X, Y, Z: 40 000 мм/мин

Инструменты:
Количество позиций инструмента: 40
Система выбора инструмента: прямая двусторонняя
Тип держателя: BT (SK) 40
Максимальный диаметр инструмента: 95 мм (150 мм при свободных соседних местах)
Максимальная длина инструмента: 300 мм
Максимальный вес инструмента: 10 кг
Время смены инструмента (инстр.-инстр.): 1,7 сек
Время смены инструмента (стр. – стр.): 5,0 сек

Приводы:
Двигатель шпинделя (30 мин./постоянно): 11,0 кВт AC
Двигатель смены инструмента: 400 Вт AC
Двигатель системы охлаждения: 1 200 Вт AC

Паллеты:
Время замены паллеты: 6,0 сек

Другое:
Электропитание: 25 кВА, 200В AC, 3 фазы
Подача воздуха: 5 бар, 330 л/мин

Габариты:
Высота станка: до 2 940 мм
Установочная площадь со стружкоотводчиком: 3 492 x 3 173 мм
Вес: 9 900 кг

Управление:
Fanuc 16iMB

Стандартная комплектация станка
Шпиндель 20 000 об/мин с 4-ступенчатой коробкой передач (2 механические, 2 электронные)
Компенсация двух шпиндельных подшипников в пределах 0,005 мм (система IAC 1)
Big-Plus-шпиндель (контакт в конусе и торце)
Автоматическая очистка конуса шпинделя сжатым воздухом
Охлаждение через шпиндель 15 бар c отдельным насосом
Смазочная система шпинделя (смесь воздух-масло)
Охладитель шпинделя
Автоматическая смазка шарико-винтовых пар по осям X, Y, Z
Автоматический высокоскоростной сменщик инструментов на 40 позиций
Фиксированное место инструмента: каждый инструмент имеет независимый код и идентифицируется в магазине
Оригинальная функция Kitamura предвыбора инструмента по T-коду
Автоматический паллетообменник с поворотом на 180° (2 позиции)
Насос охлаждения 1 200 Вт
Двухуровневый стружкоотводчик с двумя лентами для крупных и мелких стружек, с системой фильтрации
Промывка стружки снизу отдельным насосом 1 200 Вт
Полностью закрытая ограждающая конструкция
Автоматическая централизованная смазка направляющих
Блок подготовки воздуха (фильтр, редуктор, смазка)
Гидравлический агрегат с баком
Рабочее освещение
Сигнальная лампа завершения цикла
Dwjc Ed Dow Al Tbjdceb
Нарезание резьбы без компенсационного патрона
4 свободные M-функции, M20–M23
Поворотная панель управления
Портативный маховик
Интерфейс RS-232C
Интерфейс PCMCIA
Блокировка двери
Аварийный выключатель на магазине инструментов
Ручные индексационные переключатели на магазине инструментов
Система самодиагностики
