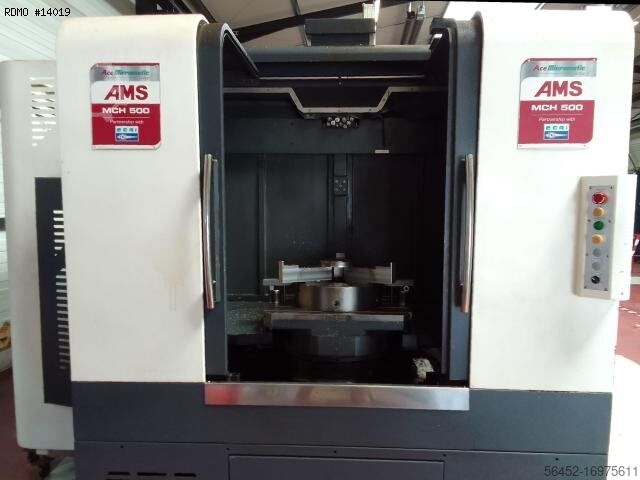

Горизонтальный обрабатывающий центр AMS MCH-500

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 4
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
- Держатель инструмента: HSK63
- Мощность привода шпинделя: 22 / 26 [кВт]
- Скорость вращения шпинделя: 100 - 10 000 [об/мин]
ЛИНЕЙНЫЕ ОСИ
- Перемещение по осям X/Y/Z: 800 x 600 x 800 [мм]
- Скорость быстрого перемещения (X/Y/Z): 40 [м/мин]
ПОВОРОТНАЯ ОСЬ B
- Диапазон перемещения: 360 [градусов]
- Минимальное разрешение: 0,001 [градуса]
- Скорость быстрого перемещения: 13,88 [об/мин]

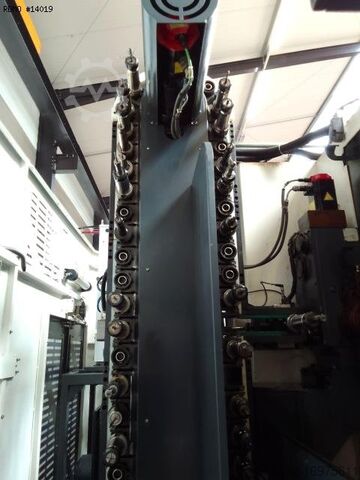

УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
- Тип устройства смены инструмента: Bras Charger
- Количество инструментов в магазине: 60
- Время смены инструмента: 2,2 [сек]
УСТРОЙСТВО СМЕНЫ ПОДДОНОВ
Ppjceuhb D Nj R Nc Ifnju
- Тип устройства смены поддонов: Rotopalette
- Размер поддона: 630 x 500 [мм]
- Количество поддонов: 2
- Макс. нагрузка на поддон: 900 [кг]
- Расстояние от стола до линии шпинделя: 43 - 643 [мм]
- Расстояние от центра стола до торца шпинделя: 145 - 945 [мм]
- Макс. диаметр заготовки: 740 [мм]
- Макс. высота заготовки: 550 [мм]
ЭЛЕКТРОСНАБЖЕНИЕ
- Напряжение питания: 400 [В]
- Общая мощность привода: 56 [кВА]
ВЕС И РАЗМЕРЫ
- Требуемое пространство: 5244 x 3305 [мм]
- Высота машины: 3345 [мм]
- Вес машины: 10 000 [кг]

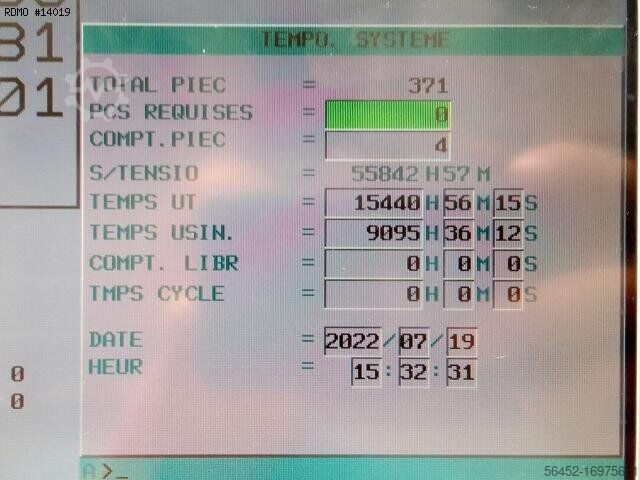

ЧАСЫ РАБОТЫ МАШИНЫ
- Часы работы: 9 095 [часов]
АКСЕССУАРЫ
- Управление: Fanuc 0i-MD
- Интерфейс: Ethernet / RS232 / USB / PCMCIA
- Программирование с обучением: руководство пользователя
- Электронный маховик
- Системы прямого измерения положения
- Синхронизированное нарезание резьбы
- 3-цветный индикатор состояния
- Бак охлаждающей жидкости: 700 [л]
* Маслоотделитель
* с насосом высокого давления: 40 [бар]
* Внутренняя подача охлаждающей жидкости (ИКЗ)
* с бумажным фильтром
* с промывочным пистолетом
* с прачечной
- Гидравлический зажим заготовки: Подготовлено
- Гидравлический противовес: по оси Y
- транспортер для стружки
- охлаждение шпинделя
- Держатель инструмента: 35
