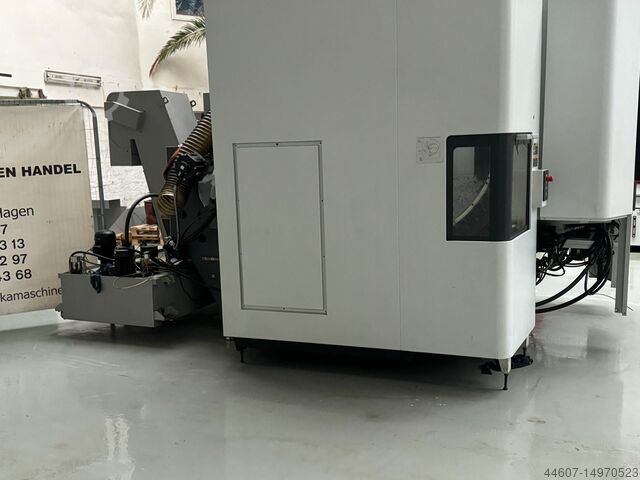

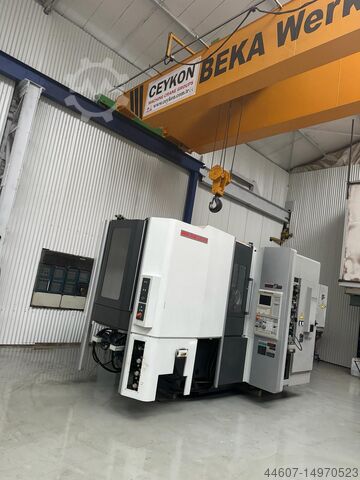

Обрабатывающий центр Mori Seiki NHX 5000

Описание

x-path 730 мм
y-путь 730 мм
z-путь 880 мм
Блок управления M 730 BM MAPPS IV
Главный шпиндель:
макс. скорость вращения шпинделя 12 000 мин/-1
Мощность привода - фрезерный шпиндель 15 / 11 кВт
Макс. Крутящий момент 102 Нм

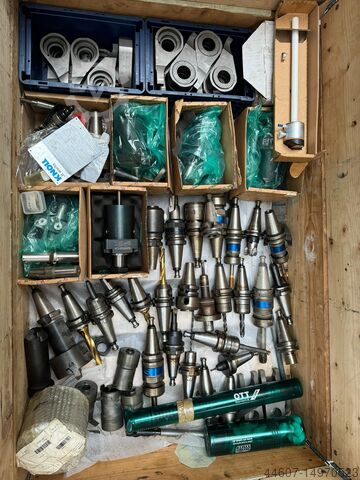

Держатель инструмента SK 40
Расстояние от центра шпинделя до стола 80 - 800 мм
Расстояние от носка шпинделя до центра стола 70 - 950 мм
Устройство смены поддонов:
Количество поддонов 2
Размер поддона 500 x 500 мм
Макс. вес заготовки 500 кг
Макс. диаметр заготовки 800 мм
Макс. высота заготовки 1 100 мм
Время смены поддонов 9,5 сек
Время индексации 1,49 сек
Ось B (стол) 1 °
Устройство смены инструмента:
Количество позиций инструмента 60 поз.
Держатель инструмента SK 40
макс. диаметр инструмента 70 мм
макс. диаметр инструмента со свободной соседней коробкой 170 мм
Макс. длина инструмента 550 мм
Время смены инструмента - инструмента 0,9 сек
Скорость подачи:
Быстрая траверса 60 м/мин
Максимальная скорость подачи 60 000 мм/мин
Скорость толчковой подачи 0 - 5 000 мм/мин
Общая потребляемая мощность 34 кВА
Вес станка ок. 11,1 тонны
Занимаемая площадь ок. 5,5 x 3,0 x 2,8 м
документация
Транспортер для стружки
Устройство для подачи охлаждающей жидкости
Внутренняя подача охлаждающей жидкости IF Knoll
устройство смены инструмента
Ppec Rerk Ny No Nc Ifnju
Ось B
устройство смены паллет
Отделитель масляного тумана
Контроль поломки инструмента Журнал
Фрезерование резьбы
ЧПУ - Горизонтальный обрабатывающий центр
DMG MORI - NHX 5000
