Обрабатывающий центр

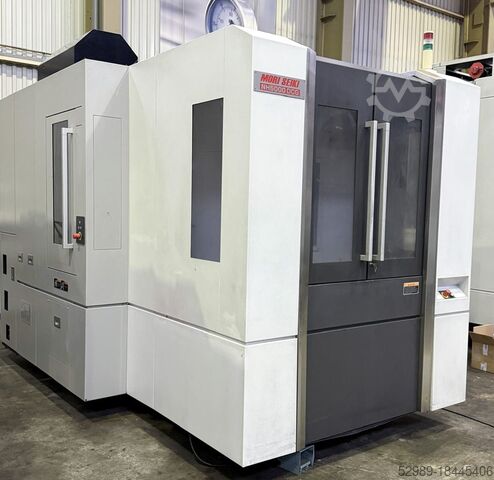

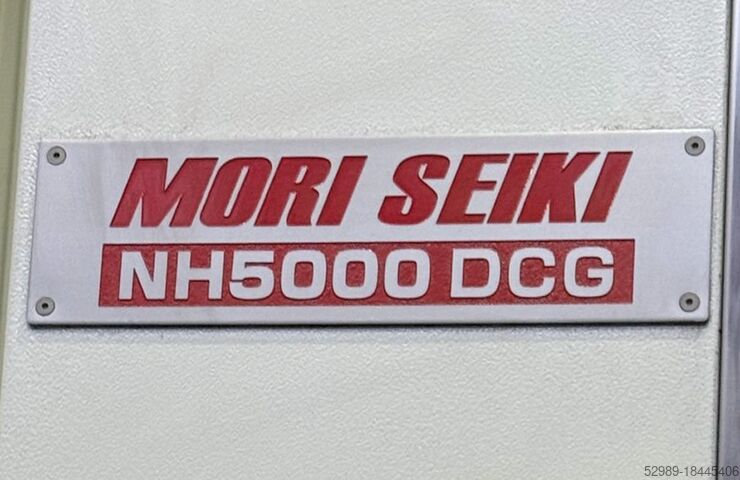

Обрабатывающий центр MORI SEIKI NH 5000 DCG 40
Год выпуска
2006
Состояние
отличное состояние (б/у)
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание

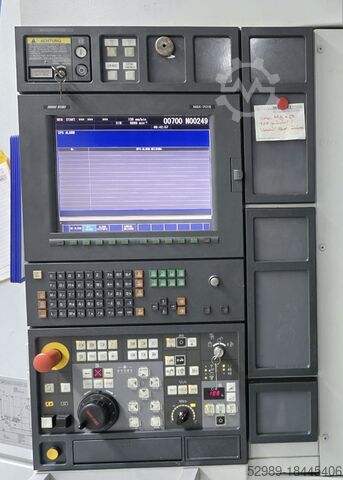

ЧПУ: FS-31IA (MAPPS III)
Оси
Ход по оси X мм: 730
Ход по оси Y мм: 730
Ход по оси Z мм: 850
Ускоренный ход м/мин: 50
Степень индексации оси B: 360º (1º)
Расстояние торец шпинделя-поверхность стола, мм: 100 – 830
Ускорение оси м/с2: 9,8 (X), 10,8 (Y), 6,9 (Z)
рабочий стол
Количество поддонов: 2
Размеры поддона мм: 500X500
Макс. размер заготовки (Д x В), мм: 800 X 1000
Макс. вес заготовки кг: 500
Время смены поддона сек: 7

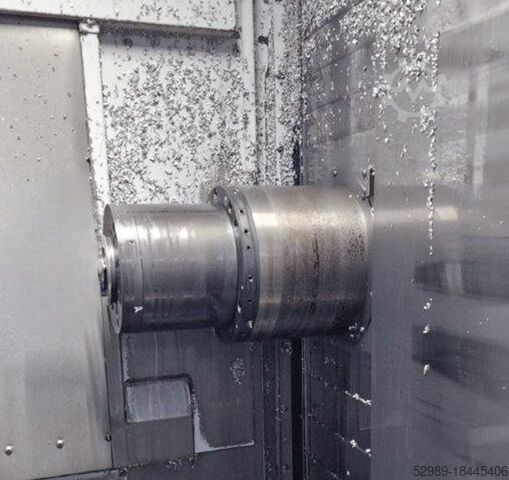

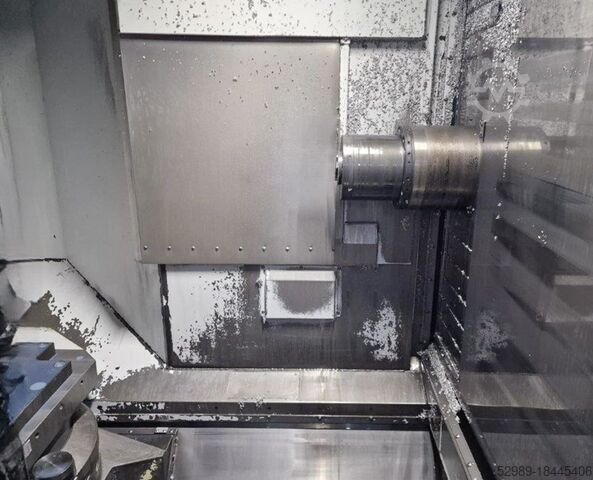

шпиндель
Макс. скорость вращения шпинделя: 14 000 об/мин
Мощность привода шпинделя кВт: 22/18,5
Держатель инструмента: № 40
Крутящий момент шпинделя Нм: 220

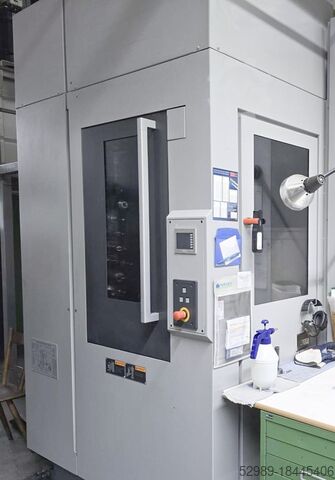

система инструментов
Держатель инструмента: BT-40
Количество инструментов в магазине: 120
Со свободными соседними пространствами мм: 140
При занятых соседних сиденьях мм: 70
Макс. длина инструмента мм: 500
Макс. вес инструмента кг: 12
Время от инструмента до инструмента, с: 0,9
Время от чипа до чипа сек.: 3,3
оборудование

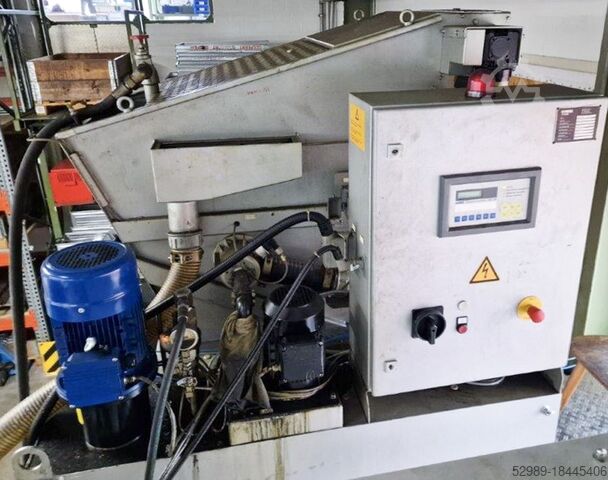

конвейер для стружки
свет в рабочей комнате

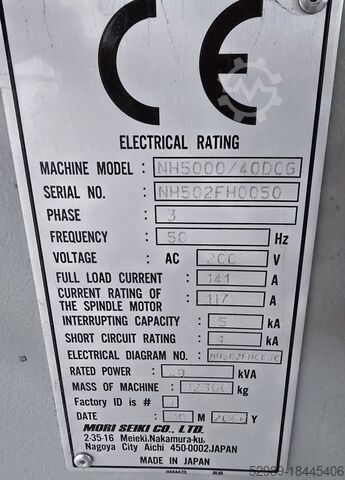

Соответствие CE
пистолет для охлаждающей жидкости
Ppec R Ncevw Sc Tj Ifnou
УПРАВЛЕНИЕ СРОКОМ ЭКСПЛУАТАЦИИ ИНСТРУМЕНТА
охлаждение
Емкость бака, литров: 680
Время работы машины:
Общая потребляемая мощность кВА: 49
Базовая машина: размеры/вес
Длина мм: 2,725
Ширина мм: 4,610
Высота мм: 3.138
Вес кг: 12 900
Характеристики
Общий вес
12 900 кг
Общая длина
2 725 мм
Общая ширина
4 610 мм
Модель контроллера
FS-31IA (MAPPS III)
Общая высота
3 138 мм
Производитель контроллеров
FANUC
Максимальная скорость шпинделя
14 000 об/мин
Максимальный вес заготовки
500 кг
Длина заготовки (макс.)
1 000 мм
Скорость подачи по оси X
50 м/мин
Ход по оси X
730 мм
Ход по оси Y
730 мм
Ход по оси Z
850 мм
Подача по оси Y
50 м/мин
Скорость подачи по оси Z
50 м/мин
Количество гнезд в инструментальном магазине
120
Длина инструмента
500 мм
Максимальный диаметр заготовки
800 мм
