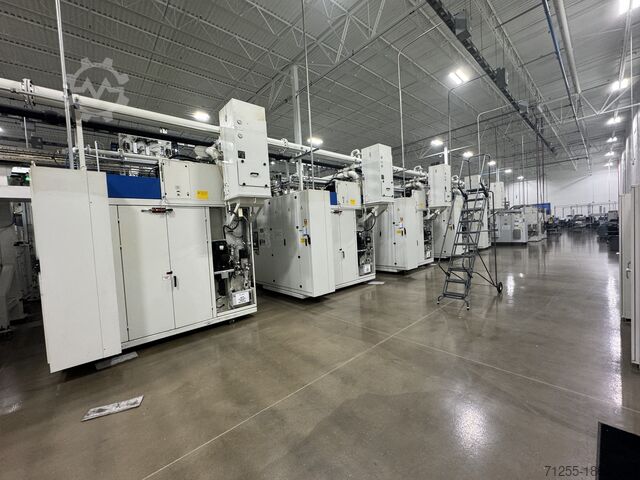

Две полные и одна частичная гибкие 5-осевые линии высокопроизводительной обработки с ЧПУ производства Grob доступны для договорной продажи. Каждая линия имеет станцию загрузки Fanuc Robot, где деталь вводится в интегрированную портальную систему Grob. Портальная система имеет два подвижных рычага для загрузки/выгрузки деталей в (8) двухшпиндельные 5-осевые обрабатывающие центры с ЧПУ Grob G326 и (3) машины для мойки и снятия заусенцев Sugino JCC-W6650TE Jet Clean Center с ЧПУ. Затем детали снимаются и помещаются в подкладки станцией загрузки Fanuc Robot. Линия 1

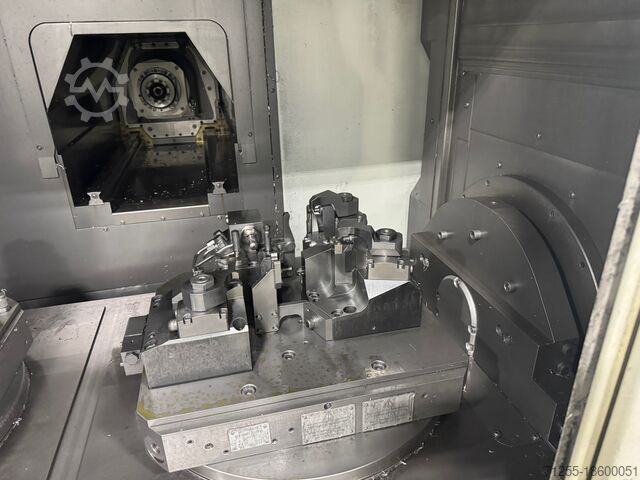

(8) GROB G326 двухшпиндельные 5-осевые горизонтальные обрабатывающие центры с ЧПУ (2018–2021 гг.): ЧПУ Siemens Sinumerik 840 D, (2) шпинделя HSK-A63 18 000 об/мин на станок, (2) 80-карманных ATC на станок, независимая ось Z, независимая ось X, ось XV, крепление шпинделя/инструмента, контроль отсутствия нагрузки на шпинделе, загрузка верхней дверцы портала, ось X 600 мм, ось Y 655 мм, ось Z 750 мм, расстояние между шпинделями 700 мм, время от стружки до стружки 2,3 секунды, максимальная нагрузка на стол 1070 кг, шпиндели заменены в 2022 г.
GROB SPC: станция передачи деталей
(2) SUGINO Машина для мойки и снятия заусенцев высокого давления с ЧПУ револьверного типа JCC-W6650 (2018 г.): управление Fanuc серии Oi-MF, снятие заусенцев водой под высоким давлением — регулируемое до 7250 фунтов на кв. дюйм, плунжерный насос Sugino OEM Tri-Plex, позиционирование 0,08 мм, поворотный стол, револьверная головка с 6 инструментами, ось X 650 мм, ось Y 500 мм, ось Z 500 мм, быстрая подача 48 м/мин, несколько вариантов фильтрации до 5–10 микрон
(1) Вакуумная сушилка с ЧПУ SUGINO JCC-VCD55SNE (2018 г.): управление Fanuc серии Oi-MF, вакуумный насос для сушки 5,5 кВт, световая завеса безопасности Omron F3SJ, сигнальная башня (3 слоя), Ethernet I/P, 4 оси (X, Y, Z, A), ручной импульс Генератор
(2) робота FANUC: контроллер R30iB, пульт управления, защитное ограждение
GROB: интегрированная портальная система
Линия 2
(8) двухшпиндельных 5-осевых горизонтальных обрабатывающих центров с ЧПУ GROB G326 (2018–2021 гг.): система ЧПУ Siemens Sinumerik 840 D, (2) шпинделя HSK-A63 со скоростью вращения 18 000 об/мин на станок, (2) 80-позиционных АТС на станок, независимая ось Z, независимая ось X, ось XV, крепление шпинделя/инструмента, контроль отсутствия нагрузки на шпиндель, загрузка верхней дверцы портала, ось X 600 мм, ось Y 655 мм, ось Z 750 мм, расстояние между шпинделями 700 мм, время от стружки до стружки 2,3 секунды, 1070 кг Макс. нагрузка на стол
GROB SPC: Станция передачи деталей
(2) Машина для мойки и снятия заусенцев высокого давления с ЧПУ SUGINO JCC-W6650 (2018): Управление Fanuc серии Oi-MF, Снятие заусенцев водой под высоким давлением — регулируемое до 7250 фунтов на кв. дюйм, плунжерный насос Sugino OEM Tri-Plex, позиционирование 0,08 мм, поворотный стол, револьверная головка с 6 инструментами, ось X 650 мм, ось Y 500 мм, ось Z 500 мм, быстрая подача 48 м/мин, несколько вариантов фильтрации до 5–10 микрон
(1) Вакуумная сушилка с ЧПУ SUGINO JCC-VCD55SNE (2018): Управление Fanuc Oi-MF, вакуумный сушильный насос мощностью 5,5 кВт, световая завеса безопасности Omron F3SJ, сигнальная башня (3 слоя), Ethernet I/P, 4 оси (X, Y, Z, A), ручной генератор импульсов
(1) Робот FANUC: Контроллер R30iB, Подвесной пульт управления, Защитное ограждение
GROB: Интегрированная портальная система
Линия 3
Pec R Nsv Dydxjc Ifnspu
(4) GROB G326 Двухшпиндельные 5-осевые горизонтальные обрабатывающие центры с ЧПУ (2018–2022 гг.): Управле
