горизонтальный обрабатывающий центр Mori Seiki NH-5000 DCG/40

Описание

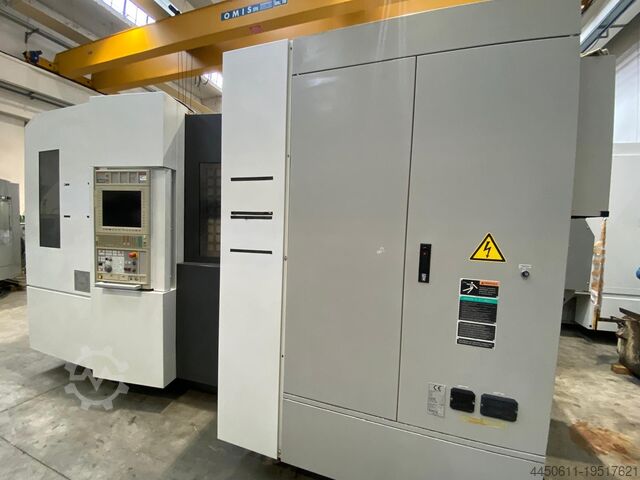

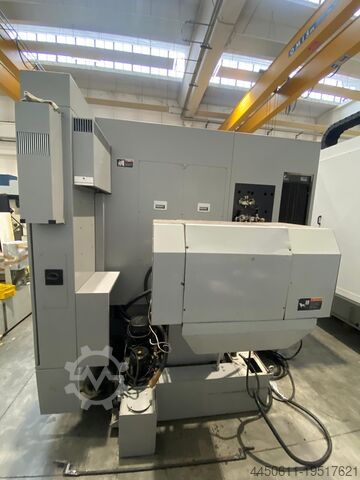

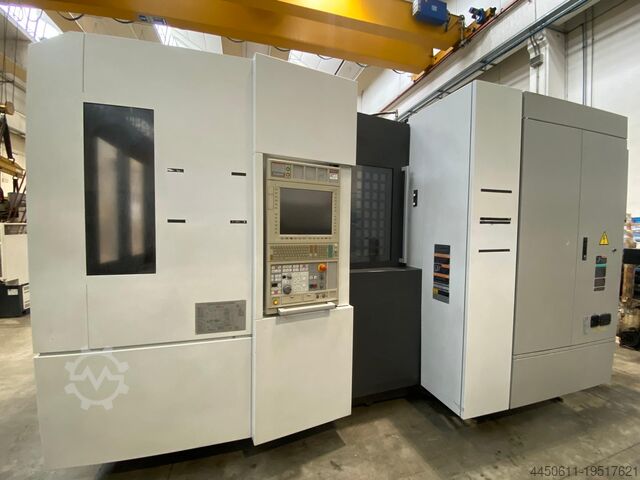

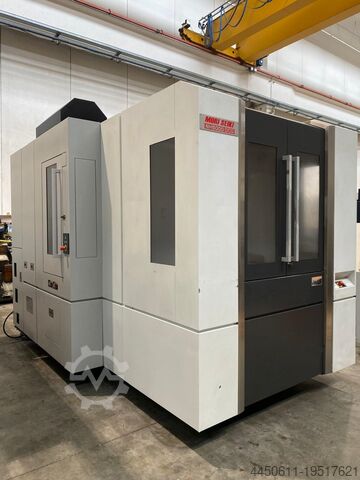

Горизонтальный обрабатывающий центр MORI SEIKI NH-5000 DCG/40
MORI SEIKI NH-5000 DCG/40 — это высокопроизводительный горизонтальный обрабатывающий центр, разработанный для обеспечения высокой точности, надежности и непрерывной производительности, даже при выполнении самых сложных операций.

Основные характеристики:
Год выпуска: 2010
Система ЧПУ: Mori Seiki MSX-711 IV

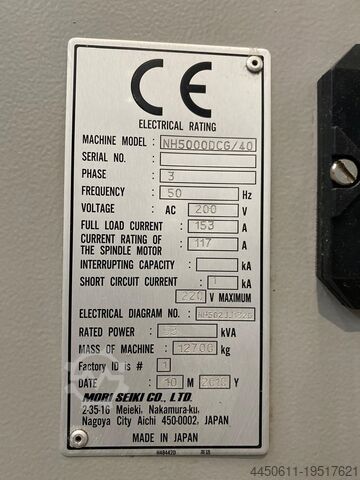

Вес станка: 12 700 кг
Габаритные размеры станка (ДхШхВ): 4 628 x 4 952 x 3 012 мм

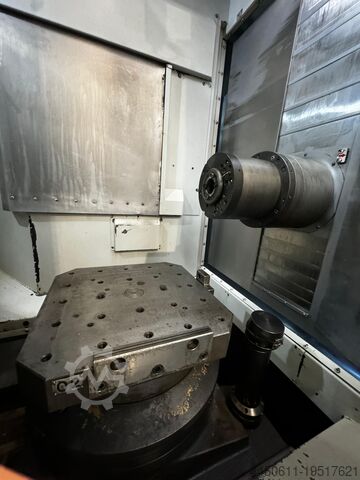

Шпиндель:
Конус шпинделя: ISO-40
Максимальная скорость: 14 000 об/мин
Мощность двигателя шпинделя: 18,5 / 22 кВт (S1/S6)

Рабочие перемещения (ходы по осям):
Ось X: 730 мм
Ось Y: 730 мм
Ось Z: 850 мм
Расстояние от центра шпинделя до поверхности паллеты: 100 – 830 мм
Расстояние от торца шпинделя до центра паллеты: 100 – 950 мм
Dwjc Ed Djwxygzedceb
Максимальные размеры обрабатываемой детали: Ø800 x 1 000 мм

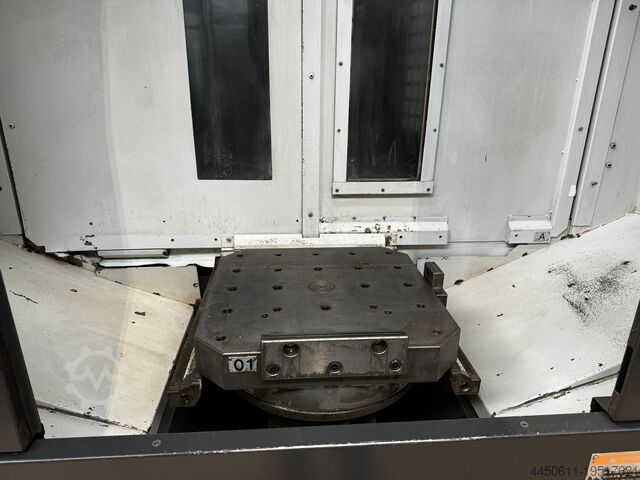

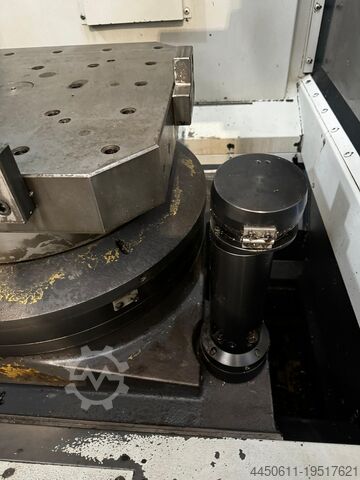

Поворотный стол:
Размеры: 500 x 500 мм
Количество станций: 2 (с автоматическим сменщиком паллет)
Грузоподъемность на паллету: 500 кг
Непрерывное вращение стола: 360 000 позиций

Подачи:
Быстрые перемещения (X/Y/Z): 50 000 мм/мин
Рабочие подачи (X/Y/Z): 1 – 50 000 мм/мин

Смена инструмента:
Конус инструмента: MAS BT-40
Форма хвостовика: Тип 90° Mori Seiki
Ёмкость инструментального магазина: 60 позиций
Максимальный диаметр инструмента: Ø140 мм (без соседних инструментов: Ø70 мм)
Максимальная длина инструмента: 500 мм
Максимальный вес инструмента: 12 кг

Оборудование и аксессуары:
Стружкоотводчик
Емкость для охлаждающей жидкости с насосами для промывки + внешняя ванна с бумажным фильтром
Высоконапорный насос для подачи СОЖ через шпиндель

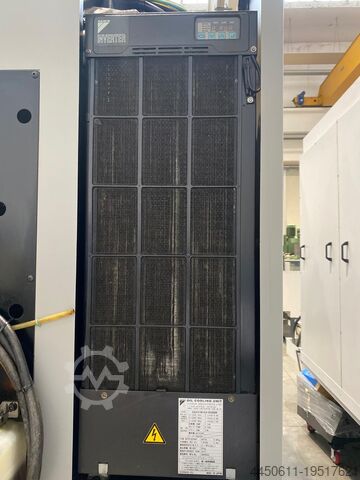

Охладитель головки шпинделя и трансформатор
Выдвижной сенсор для измерения длины инструмента
Полный комплект технической документации (инструкции, электрические схемы, декларация CE)

Идеально подходит для современных механических цехов и интенсивного производства: NH-5000 DCG/40 сочетает в себе высокую жесткость конструкции и передовые технологии ЧПУ, обеспечивая высокоскоростную и высокоточную обработку сложных деталей.
