Горизонтальный обрабатывающий центр TOPPER HA 400

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 4
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
- Держатель инструмента: BT40
- Мощность привода шпинделя: 22 [кВт]
- Скорость вращения шпинделя: 12 000 [об/мин]
ЛИНЕЙНЫЕ ОСИ
- Перемещение по осям X/Y/Z: 560 x 560 x 560 [мм]
- Скорость быстрого перемещения (X/Y/Z): 40 000 [мм/мин]
- Скорость подачи (X/Y/Z): 1 - 20 000 [мм/мин]
ПОВОРОТНАЯ ОСЬ B
- Диапазон перемещения: 360 [градусов]
- Минимальное разрешение: 1 [градус]
УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
- Тип устройства смены инструмента: Bras Charger
- Количество инструментов в магазине: 60
- Время смены инструмента: 1,2 [сек]
УСТРОЙСТВО СМЕНЫ ПОДДОНОВ
- Тип устройства смены поддонов: Rotopalette
- Размер поддона: 400 x 400 [мм]
- Количество поддонов: 2
- Макс. нагрузка на поддон: 400 [кг]
- Расстояние от стола до линии шпинделя: 80 - 640 [мм]
- Расстояние от центра стола до торца шпинделя: 150 - 710 [мм]
- Макс. диаметр заготовки: 600 [мм]
- Макс. высота заготовки: 700 [мм]
ЭЛЕКТРОСНАБЖЕНИЕ
- Напряжение питания: 400 [В]
ВЕС И РАЗМЕРЫ
- Требуемое пространство: 3600 x 3750 [мм]
- Высота машины: 2828 [мм]
- Вес машины: 9500 [кг]
ЧАСЫ РАБОТЫ МАШИНЫ
- Часы под напряжением: 9 893 [bst.]
- Часы работы: 2,138 [часов]
АКСЕССУАРЫ

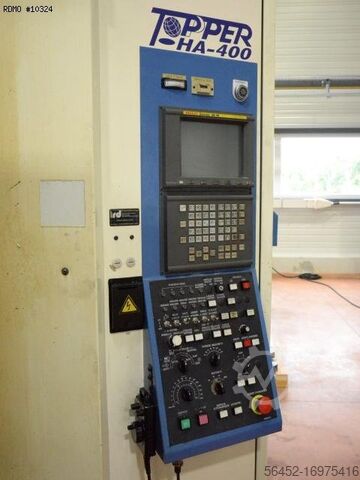

- Управление: Fanuc 18-iM
- Электронный маховик
- Синхронизированное нарезание резьбы
- бак охлаждающей жидкости
* Внутренняя подача охлаждающей жидкости (ИКЗ)
Pjc R Nc Ieuhbv Esfnopu
* с прачечной
- транспортер для стружки
- охлаждение шпинделя
