Горизонтальный обрабатывающий центр QUASER HX404BP/15C

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 4

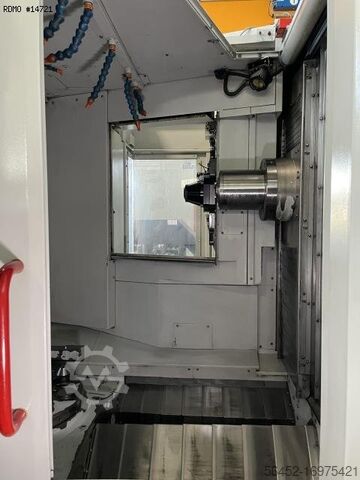

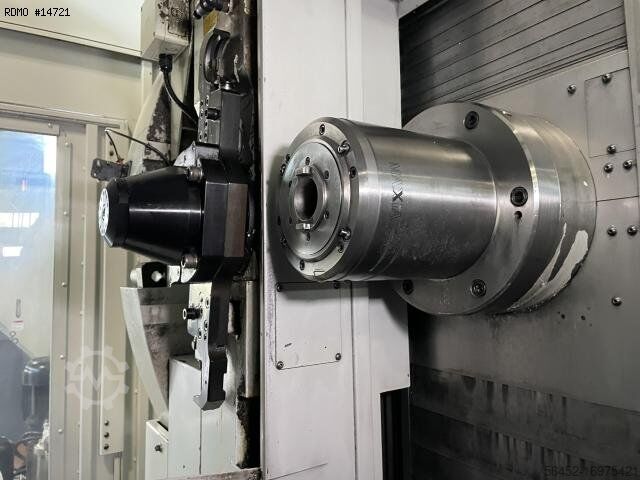

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
- Держатель инструмента: BT40 BIG PLUS
- Мощность привода шпинделя: 26 [кВт]
- Скорость вращения шпинделя: 15000 [об/мин]
ЛИНЕЙНЫЕ ОСИ
- Ход осей X/Y/Z: 560/640/640 [мм]
- Скорость быстрого перемещения (X/Y/Z): 60 [м/мин]
ПОВОРОТНАЯ ОСЬ B
Ppjc R Nc Ifsuhbv Sonju
- Диапазон перемещения: 360 [градусов]
- Минимальное разрешение: 0,001 [градуса]

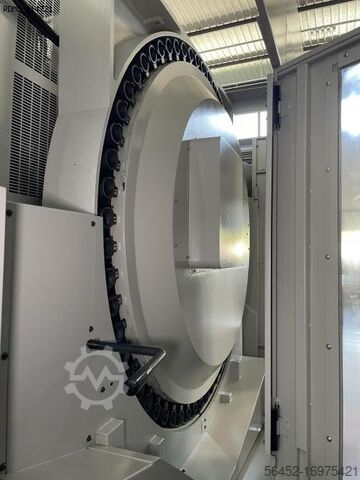

УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
- Тип устройства смены инструмента: Bras Charger
- Количество инструментов в магазине: 60

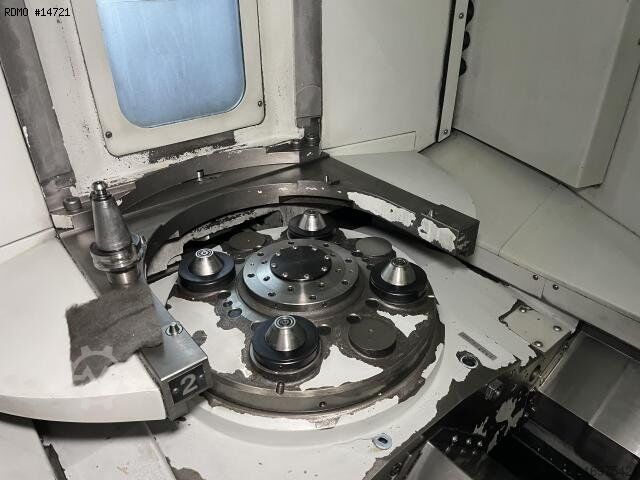

УСТРОЙСТВО СМЕНЫ ПОДДОНОВ
- Тип устройства смены поддонов: Rotopalette
- Размер поддона: 400X400 [мм]
- Количество поддонов: 2
- Макс. нагрузка на поддон: 400 [кг]
- Макс. диаметр заготовки: 630 [мм]
- Макс. высота заготовки: 900 [мм]
ЭЛЕКТРОСНАБЖЕНИЕ
- Напряжение питания: 400 [В]
ВЕС И РАЗМЕРЫ
- Требуемое пространство: 4100X2300 [мм]
- Высота машины: 2720 [мм]
- Вес машины: 11000 [кг]
ЧАСЫ РАБОТЫ МАШИНЫ
- Часы работы: 3700 [часов]
АКСЕССУАРЫ

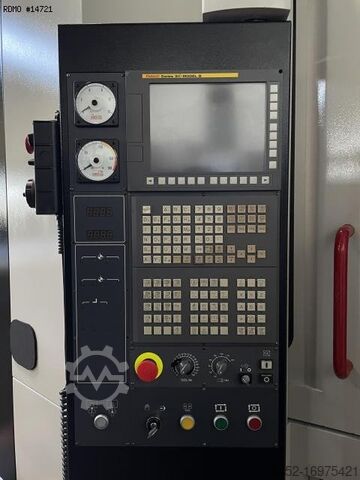

- Управление: Fanuc 31 iB
Интерфейс: Ethernet / RS232 / USB / PCMCIA
- Электронный маховик
- Системы прямого измерения положения
- Синхронизированное нарезание резьбы
- 3-цветный индикатор состояния
- бак охлаждающей жидкости
* с насосом высокого давления: 25 [бар]
* Внутренняя подача охлаждающей жидкости (ИКЗ)
* с прачечной

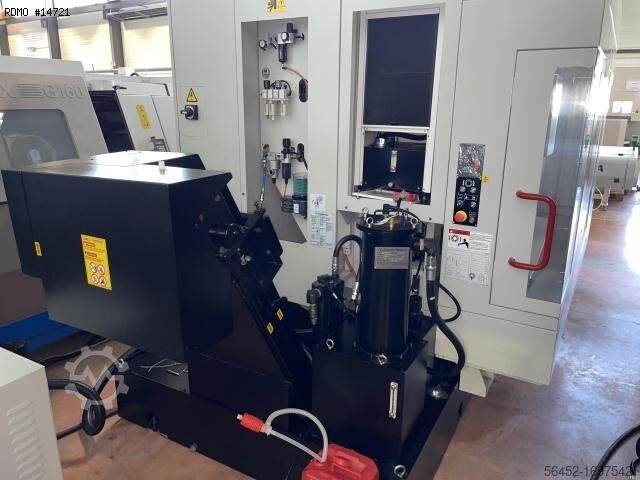

- Транспортер стружки: Задний
- охлаждение шпинделя
- Устройство зондирования инструмента
- Устройство для измерения заготовок: Renishaw OMP60
