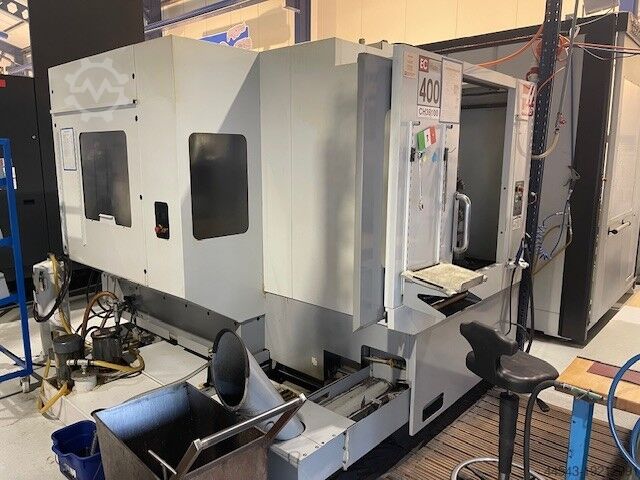

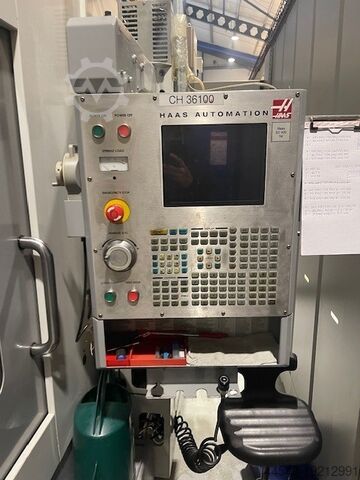

Горизонтальный обрабатывающий центр Haas EC-400

Описание

Пути путешествия
Ход по оси X 559 мм
Ход по оси Y 635 мм
Ход по оси Z 559 мм
шпиндель
Макс. номинальная мощность 22,4 кВт
Макс. скорость 8100 об/мин
Макс. крутящий момент 122,0 Нм 2000 об/мин
Система привода Inline Direct-Drive
Конус CT40 / BT 40 / HSK-A63
Смазка подшипников Впрыск воздуха/масла
Охлаждение Воздушное охлаждение
Интегрированная 4-я ось (ось B)
Время поворота на 90° (полная 4-я) 3,0 с
Макс. Грузоподъемность на зажимной поверхности 400 кг
Крутящий момент (непрерывный) 575 Нм
Люфт 30 угловых секунд
Передаточное отношение 106:1
Тормозной момент 3390 Нм
Минимальное разрешение 0,001°
Точность переключения ± 15 угловых секунд
Повторяемость 10 угловых секунд
Ускоренный ход в точке B 150° сек.
скорость подачи
Макс. подача при обработке 21,2 м/мин.
Ускоренный ход по оси X 35,6 м/мин.
Ускоренный ход по оси Y 35,6 м/мин.
Ускоренный ход по оси Z 35,6 м/мин.
Приводы осей
Макс. тяга X 15035 Н
Макс. тяга Y 12500 Н
Макс. тяга Z 15035 Н
Держатель инструмента SK 40
Емкость бака охлаждающей жидкости 360 л
устройство смены инструмента
Pocowmmz Uo R Nc Ifnspu
Вместимость 30+1 инструментов
Макс. диаметр инструмента 64 мм
Макс. длина инструмента 305 мм
Макс. вес инструмента: 5,4 кг
Время смены инструмента: 2,8 с.
Время переключения с чипа на чип: 3,6 с
Требования к сжатому воздуху
Требуемый объем воздуха† 255 л/мин. 6,9 бар
Шланг сжатого воздуха (встроенный) ½ дюйма
Воздушная муфта ½ дюйма
Минимальное давление воздуха 6,9 бар
Электрические характеристики
Скорость вращения шпинделя 8100 об/мин.
Система привода Inline Direct-Drive
Мощность шпинделя 22,4 кВт
Входное напряжение переменного тока (трехфазное) – низкое 220 В переменного тока
Ток полной нагрузки (трехфазный) – низкий 70 А
Входное напряжение переменного тока (трехфазное) – высокое* 440 В переменного тока
Ток полной нагрузки (трехфазный) – высокий* 35 А
* Характеристики «Высокий» относятся к машинам, рассчитанным на более высокие входные напряжения.
Размеры
Длина x ширина x высота 4800 x 2540 x 2840 мм
Вес 7947 кг.
