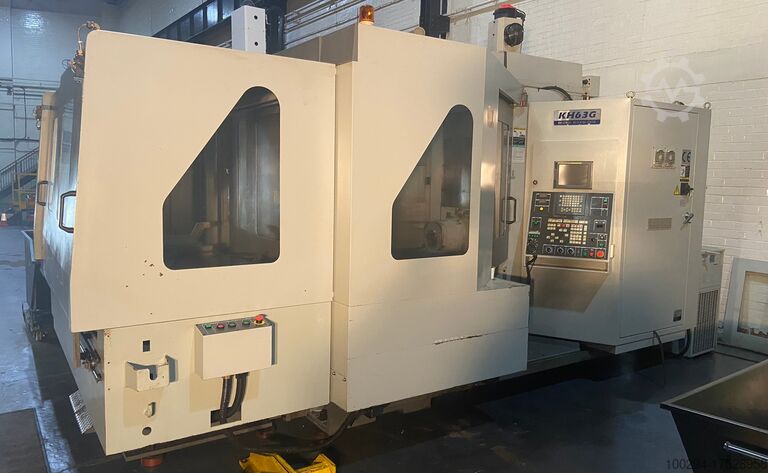

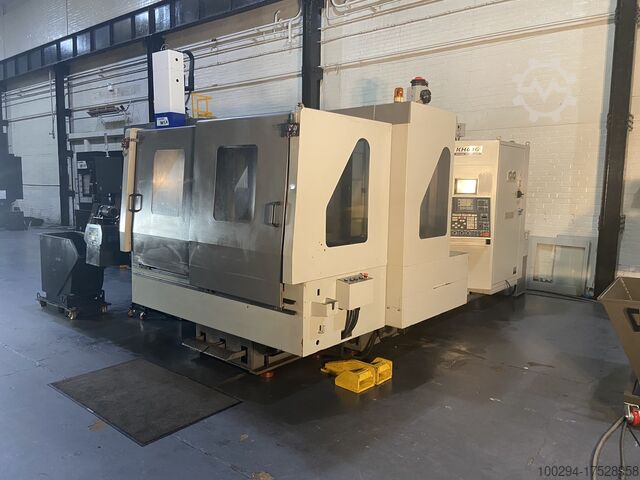

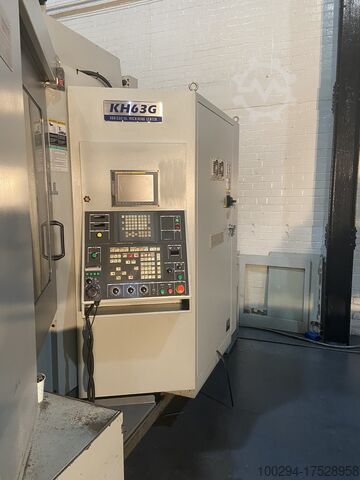

Обрабатывающий центр Hyundai Kia KH63G

Описание

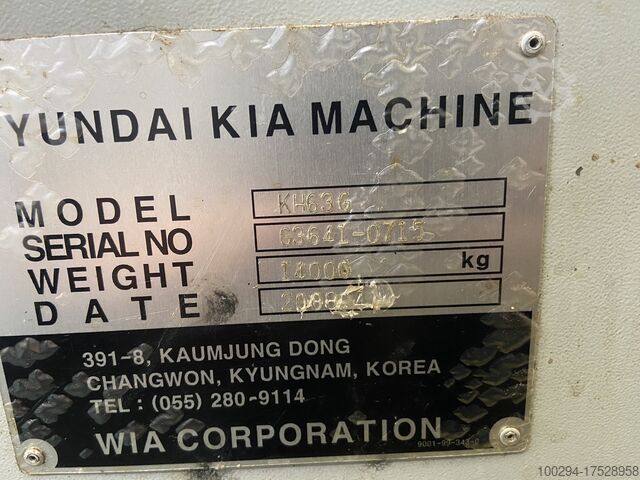

HYUNDAI WIA KH63G - YOM 2008/ FIRST INSTALLED 2010 - СЕРИЙНЫЙ НОМЕР G3641-071
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ СТАНКА
- Горизонтальный обрабатывающий центр с двумя поддонами.
- Цельная конструкция станины из сверхпрочного чугуна для высокой точности и жесткости.
- Сверхмощный двухступенчатый шпиндель с масляным охлаждением и высоким крутящим моментом.
- Устройство смены паллет челночного типа.
- Предварительно натянутые шариковые винты с двойным креплением.

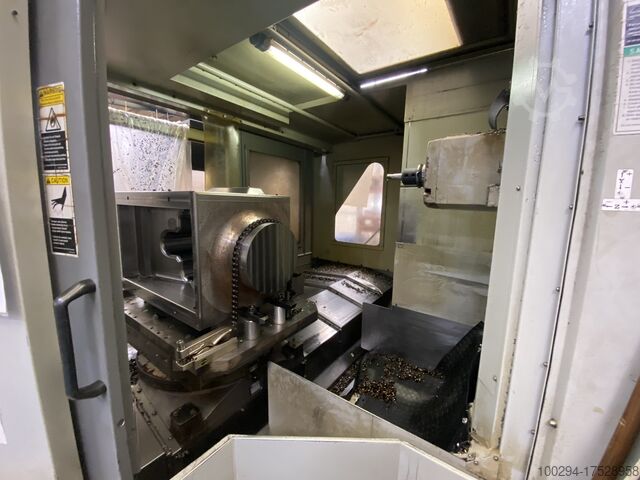

СТОЛ
Размер стола 630 X 630 MM
Максимальная грузоподъемность 1,000 кг
Максимальный рабочий размер Ø 1,120 X H 875 MM
Минимальный индексный угол 1°
ПОДАЧА
Ось X 950 мм
Y-ось 825 мм
Ось Z 760 ММ
Расстояние от поверхности стола до центра шпинделя 175 ~ 935 мм
Расстояние от центра стола до носа шпинделя 0 ~ 825 мм
Тип направляющих Закаленные и шлифованные направляющие
ШПИНДЕЛЬ
Конусность шпинделя #50, DIN 69871
Скорость вращения шпинделя 4 500 об/мин
Мощность двигателя шпинделя (макс./конт.) 26,0 / 22,0 кВт
Крутящий момент шпинделя (макс./конт.) 1,267 / 1,071 НМ
Тип 2 STEPPED GEAR
СКОРОСТЬ ПОДАЧИ
Скорость подачи резания по осям X, Y и Z 5 М / МИН
Скорость быстрой подачи по осям X, Y и Z 20 М / МИН
ATC
Количество инструментов 60
Тип инструмента ISO 50, DIN69871
Максимальный диаметр инструмента Ø 110 MM
Макс. Диаметр инструмента без смежных инструментов Ø 245 MM
Максимальная длина инструмента 600 мм
Максимальный вес инструмента 20 кг
Метод выбора инструмента ФИКСИРОВАННЫЙ АДРЕС
Время смены инструмента - инструмент к инструменту 6 SEC
Время смены инструмента - стружка к стружке 11 SEC
APC
Количество поддонов 2
Тип APC SHUTTLE
ВМЕСТИМОСТЬ БАКА
Бак для охлаждающей жидкости 400 л
ЭЛЕКТРОПИТАНИЕ
Электрический источник питания 36 кВА
Напряжение 415 В / 50 Гц / 3PH
МАШИНА
Площадь (Д х Ш) 3,530 X 5,320 ММ
Высота 3,106 MM
Вес 14,000 кг
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ МАШИНЫ
- Полная защита от брызг
- Блокировка двери
- APC (2 поддона)
- Удаленный MPG
- Бак для охлаждающей жидкости
- Внутренний транспортер стружки (2 комплекта)
- Рабочий свет
- Отверстия для резьбы в поддонах
- Выравнивающие подкладки и болты
- Руководства по эксплуатации/программированию
- Вызывная лампа
- Выбор инструмента для шпинделя
