Двойной поддон 630 мм HMC Kia Centre H63

Описание

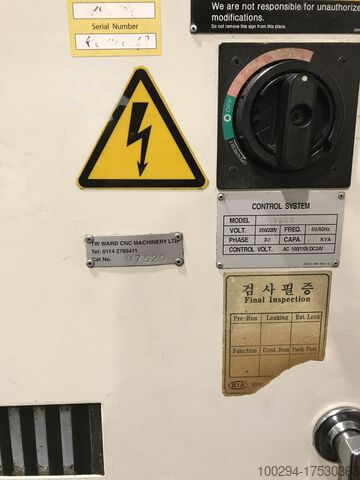

Подержанный горизонтальный обрабатывающий центр Kia модели Kia Centre H63 с двумя поддонами, 60 станциями ATC и управлением Fanuc 18M. Серийный номер KH630216. Год производства 2004.
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ СТАНКА
- Цельная конструкция станины из сверхпрочного чугуна для высокой точности и жесткости
- Сверхмощный двухступенчатый шпиндель с масляным охлаждением и высоким крутящим моментом

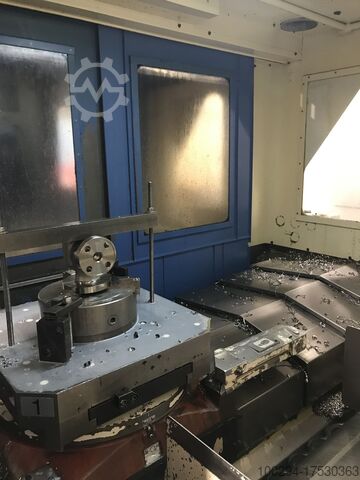

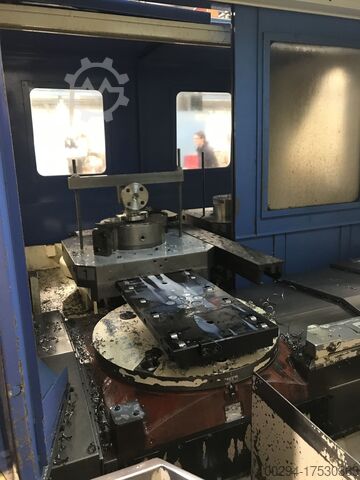

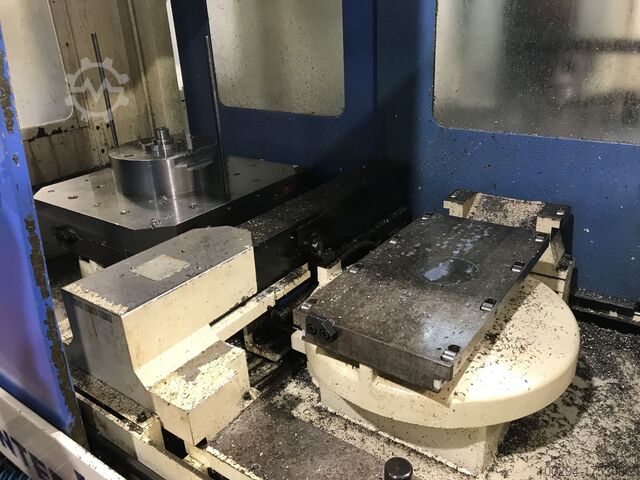

- Устройство для смены поддонов челночного типа
- Предварительно натянутые шариковые винты с двойным креплением

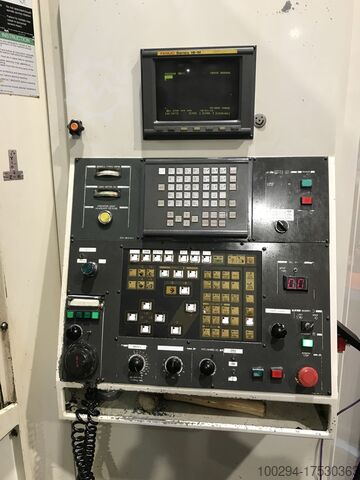

- Управление Fanuc 18M с 15-дюймовым цветным экраном

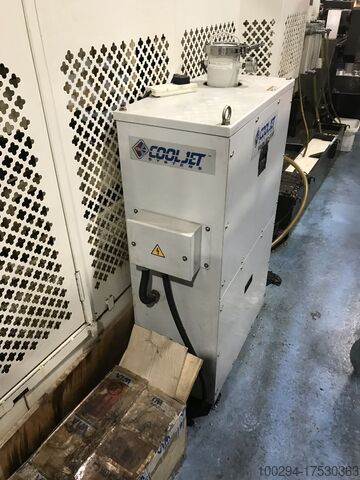

- 20 бар "Cool-Jet" с охлаждающей жидкостью через шпиндель
- Набор держателей инструмента BT50
- Система фильтрации тумана Filtermist FX5002
- Фронтальная и боковая платформы оператора
СТОЛ
Размер стола 630 X 630 MM
Максимальная грузоподъемность 1,000 кг
Максимальный рабочий размер Ø 1,120 X H 875 MM
0bwkk
Минимальный угол индекса 1°
ПОДАЧА
Ось X 950 мм
Y-ось 825 мм
Ось Z 760 ММ
Расстояние от поверхности стола до центра шпинделя 175 ~ 935 мм
Расстояние от центра стола до носа шпинделя 0 ~ 825 мм
Тип направляющих Закаленные и шлифованные направляющие
ШПИНДЕЛЬ
Конусность шпинделя NT #50
Скорость вращения шпинделя 4 500 об/мин
Мощность двигателя шпинделя (макс./конт.) 26,0 / 22,0 кВт
Крутящий момент шпинделя (макс./конт.) 1,267 / 1,071 НМ
Тип 2 STEPPED GEARED HEADSTOCK
СКОРОСТЬ ПОДАЧИ
Скорость подачи резания по осям X, Y и Z 5 М / МИН
Скорость быстрой подачи по осям X, Y и Z 20 М / МИН
ATC
Количество инструментов 60
Тип инструмента BT #50
Максимальный диаметр инструмента Ø 110 MM
Макс. Диаметр инструмента без смежных инструментов Ø 245 MM
Максимальная длина инструмента 600 MM
Максимальный вес инструмента 20 кг
Метод выбора инструмента ФИКСИРОВАННЫЙ АДРЕС
Время смены инструмента - инструмент к инструменту 6 SEC
Время смены инструмента - стружка к стружке 11 SEC
APC
Количество поддонов 2
Тип APC SHUTTLE
ВМЕСТИМОСТЬ БАКА
Бак для охлаждающей жидкости 400 л
ИСТОЧНИК ПИТАНИЯ
Электрический источник питания 36 кВА
Напряжение 415 В / 3PH / 50HZ
МАШИНА
Ppoc R Nc Ifou A Ut Nonju
Площадь (Д х Ш) 3,610 X 5,320 ММ
Высота 3,140 MM
Вес 14,000 сом
