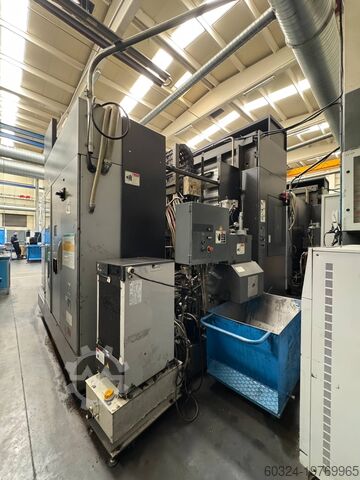

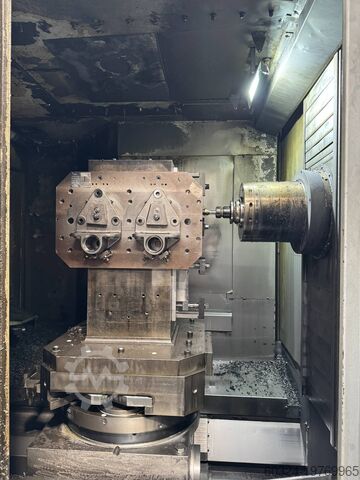

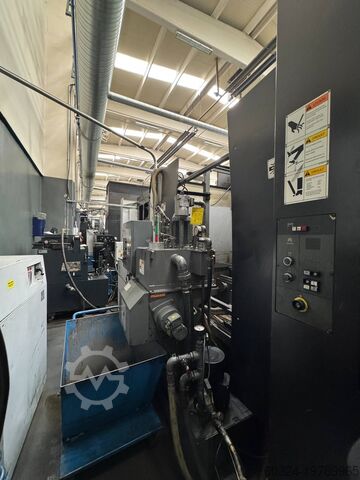

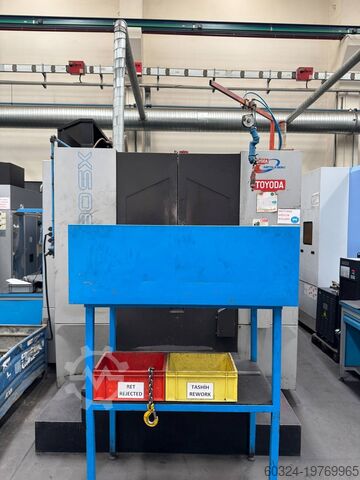

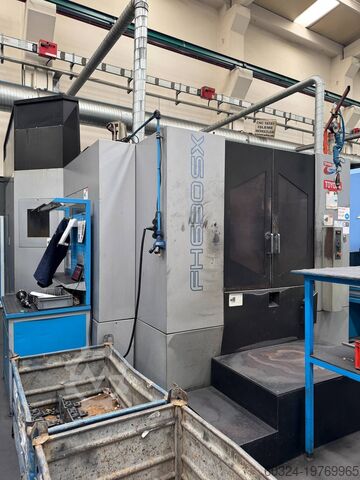

ЧПУ - Обрабатывающий центр - Горизонтальный TOYODA FH 630 SX

Описание

Реф.-№: 10565
Производитель: TOYODA
Модель: FH 630 SX
Год выпуска: 2011
Тип управления: ЧПУ
Система управления: Fanuc 31i - A
Местонахождение склада: Хальберштадт
Страна происхождения: Япония
Серийный номер: NS3XXXX
Ход по оси X: 1000 мм
Ход по оси Y: 800 мм
Ход по оси Z: 850 мм
Ось B: 360°
Расстояние шпиндель/стол: 200 – 1050 мм
Макс. масса заготовки: 800 кг
Максимальная масса инструмента: 27 кг
Максимальная длина инструмента: 545 мм
Максимальный диаметр инструмента: Ø120 мм
Максимальные размеры заготовки (ДxШxВ): Ø1000 x 1000 мм
Тип хвостовика инструмента: BT-50
Инструментальный магазин на: 60 шт.
Скорость вращения шпинделя: 6000 об/мин
Быстрые подачи X/Y/Z: 60 м/мин
Время смены инструмента: 2,4 сек.
Длина станка: 7000 мм
Ширина станка: 3500 мм
Dwsc Ed Ddjw Nmxqjcob
Вес станка ок.: 20,1 т
Высота паллеты: 1200 мм
Точность позиционирования (оси X, Y, Z): ±0,003 мм
Повторяемость (оси X, Y, Z): ±0,0015 мм
Грузоподъёмность паллеты: 800 кг
Усилие по осям: 14700 N

Дополнительная информация:
- Рабочая подача (одинаково для осей X, Y и Z): 0,001 – 30 м/мин
- Расстояние между центром шпинделя и верхом рабочей зоны: 100 – 900 мм
- Диапазон размеров стола: 630 мм
- Позиционирование вспомогательного стола: 1°
- Позиционирование поворотного стола: 0,001°
- Используемый инструмент: SK 50
- Объем служебного масла: 53 л
- Объем масла для смазки салазок/смазки шпиндельной головы: 3,0 л
- Охлаждающая жидкость для шпинделя и шарико-винтовой передачи: 37 л

Станок можно осмотреть под напряжением по предварительной договорённости.
