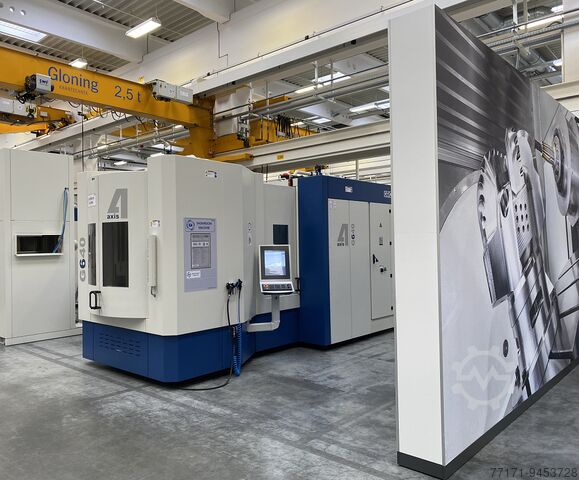

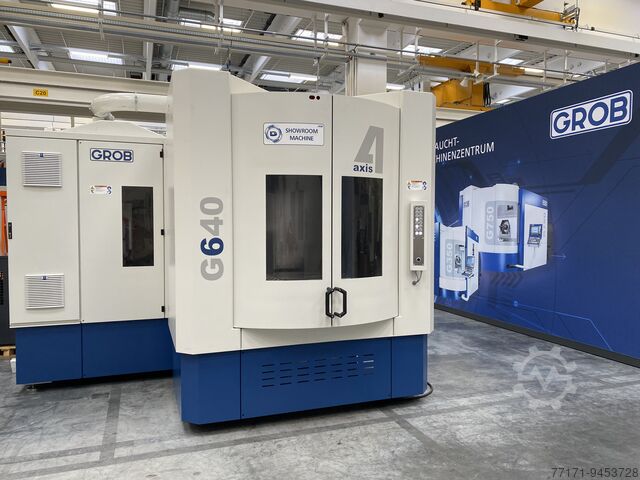

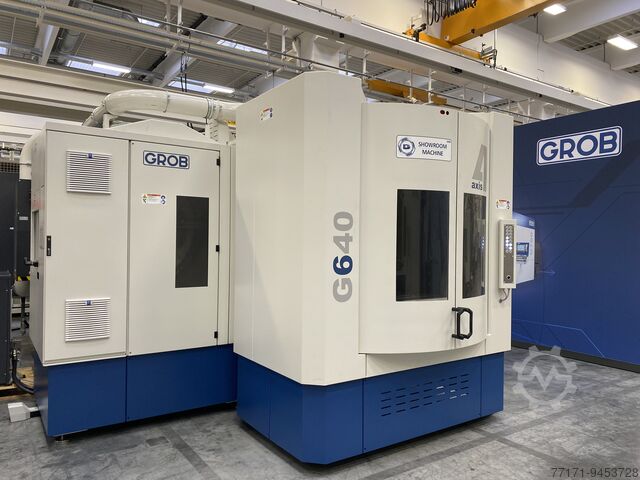

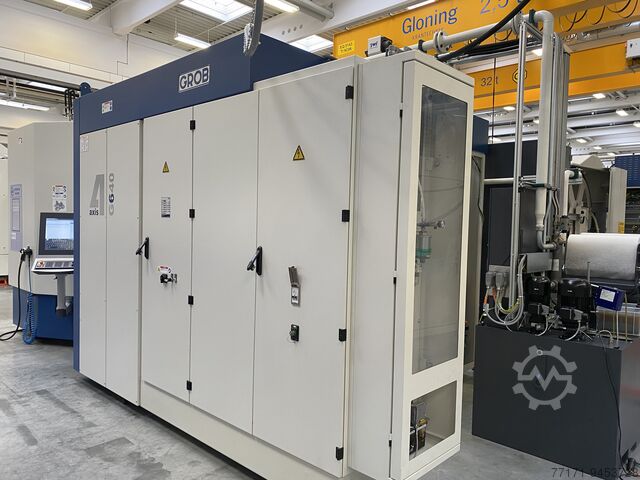

4-ОСЕВОЙ ГОРИЗОНТАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР GROB-WERKE G640

Описание

Основные моменты:

- Мощный мотор-шпиндель с 16 000 об/мин | 206 Нм

- Зажимная гидравлика для зажимных устройств для заготовок

- Последнее поколение станков

Базовый станок G640

Ходы осей: X = 1 050 мм, Y = 800 мм, Z = 1 050 мм

Электропитание 400 В, 50 Гц, TN-S

Децентрализованная система вытяжки рабочего пространства

Система охлаждения машины с одним холодильным агрегатом с воздушным охлаждением

Goc Ejlaugaod Ddcjug
Управление станком FANUC серии 31i-MODEL B Plus

Пакет циклов для контактных датчиков (RENISHAW)

Панель управления для ввода данных об инструменте на станции загрузки и выгрузки инструмента

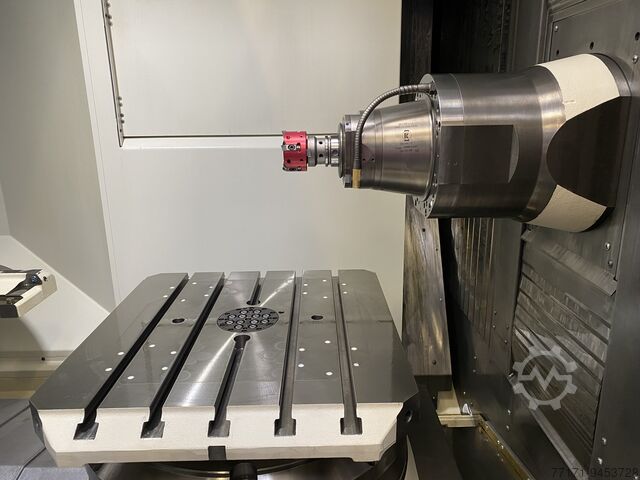

Поворотный стол с системой зажима паллет GROB (ось B')

Двигатель шпинделя HSK-A 63, 16 000 мин-1, 159/206 Нм, 25/32 кВт, смазка масло/воздух

Диагностика шпинделя GROB GSD

Однодисковый магазин HSK-A 63 с 50 местами для инструмента

Устройство для очистки инструмента

Электромеханическое устройство контроля длины инструмента

Система смены поддонов для двух поддонов

Станция настройки с приводом от трехфазного серводвигателя

Дверь станции комплектации, с ручным управлением, для ручной загрузки/разгрузки

Дополнительная панель управления

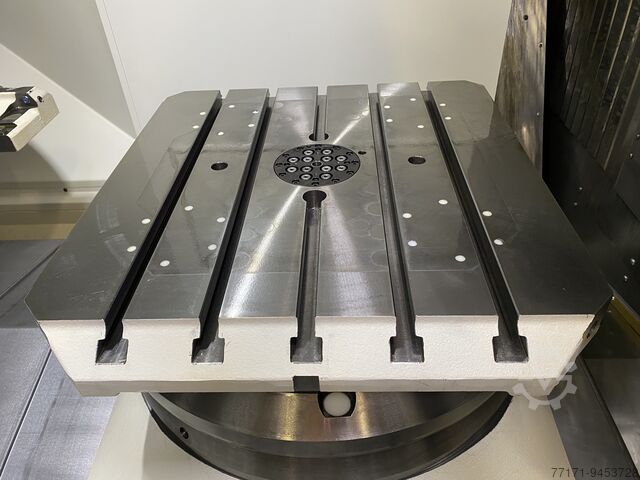

Поддон 630 x 630 мм, Т-образные пазы

Оснащение поддона 12 жидкостными соединениями

Скребковый ленточный транспортер стружки, высота выгрузки 1 100 мм

Система смазочно-охлаждающей жидкости высокого давления (23 бар, IKZ)

Подача сжатого воздуха через центр шпинделя

Внешняя подача сжатого воздуха через гибко регулируемый шланг

Циркуляция охлаждающей смазки в выходные дни

Промывочный пистолет на рабочем месте

Продувочный пистолет в рабочей камере

Система зажима заготовок в рабочей зоне, по желанию заказчика

Гидравлический блок для системы зажима заготовок

KP1: масло под давлением, технология пропорционального клапана, 30-190 бар (H2.1)

KP2: Масло под давлением, технология пропорционального клапана, 30-190 бар (H2.1)

KP3: Напорное масло, технология пропорционального клапана, 30-190 бар (H2.1)

KP4: Напорное масло, технология пропорционального клапана, 30-190 бар (H2.1)

KP5: Напорное масло, ручное снижение давления, 30-200 бар (H1.1)

KP6: Напорное масло, ручное снижение давления, 30-200 бар (H1.1)

Охлаждающее устройство для гидравлических пропорциональных клапанов

Система зажима заготовок на установочной станции устройства смены поддонов, по заказу клиента

KP1: Масло под давлением, технология пропорциональных клапанов, 30-190 бар (H2.1)

KP2: Напорное масло, технология пропорционального клапана, 30-190 бар (H2.1)

KP3: Напорное масло, технология пропорционального клапана, 30-190 бар (H2.1)

KP4: Напорное масло, технология пропорционального клапана, 30-190 бар (H2.1)

KP5: Напорное масло, ручное снижение давления, 30-200 бар (H1.1)

KP6: Напорное масло, ручное снижение давления, 30-200 бар (H1.1)

KP7: Сжатый воздух, вспомогательная система управления (P2.1)

KP8: Сжатый воздух, вспомогательная система управления (P2.1)

KP9: Сжатый воздух, вспомогательная система управления (P2.1)

KP10: Сжатый воздух, вспомогательная система управления (P2.1)

KP11: Сжатый воздух, ручное управление давлением, 0,5-5 бар (P1.1)

KP12: Сжатый воздух, ручное управление давлением, 0,5-5 бар (P1.1)

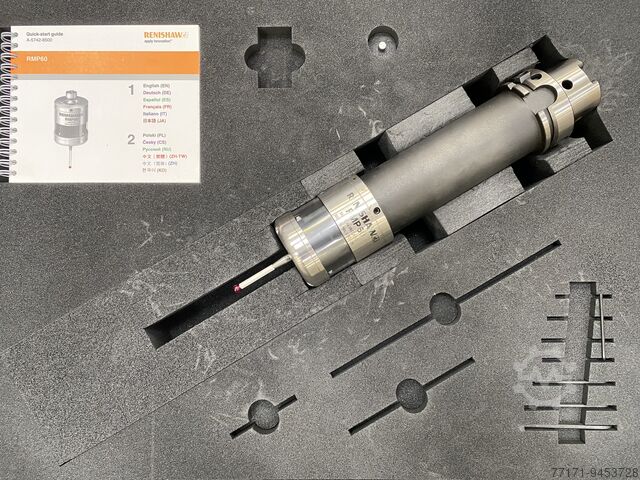

Датчик Renishaw RMP60

Гарантия 12 месяцев
