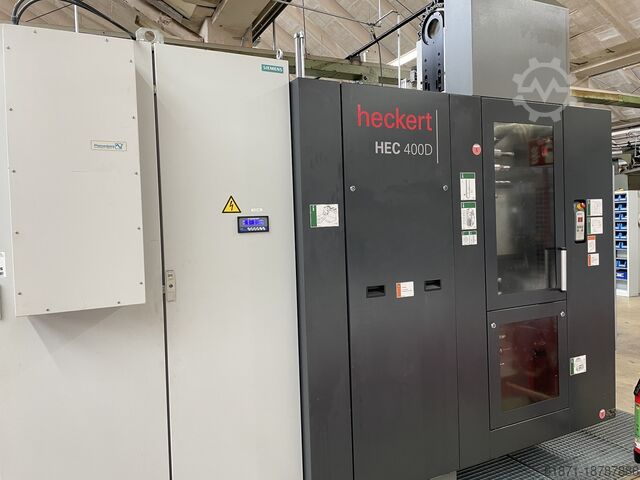

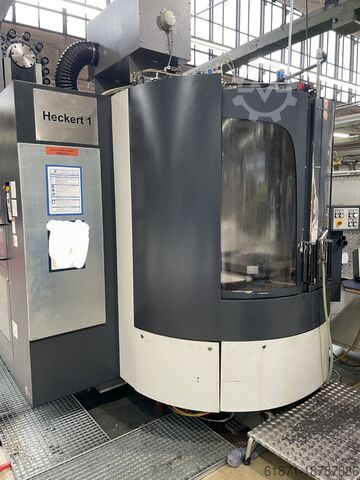

Горизонтальный обрабатывающий центр WMW HECKERT Hec400d

Описание

Краткое описание технических данных Starrag Heckert HEC400D (модельный год 2015):
### Основные данные
- Управление: SIEMENS 840D sl HMI Operate
- Маршруты путешествий:
- X/Y/Z: 650/650/680 мм
- Ось B: 0–360° (полная 4-я ось)
- Скорости:
- Ускоренный ход X/Y/Z: 65 м/мин
- Скорость подачи фрезерования: 1–65 000 мм/мин
- Ускорение X/Y/Z: 9/9/8 м/с²
- Силы подачи:
- 60%: 9000 Н | 100%: 7500 Н

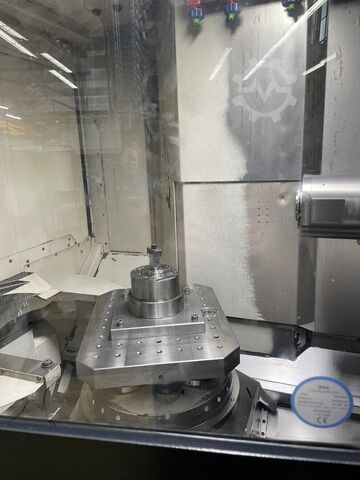

### Вращающаяся ось (ось B)
- Производитель: Fertigungstechnik Weißenfels GmbH
- Макс. вращение: 80 мин⁻¹
- Индексация: 0,001°
- Моменты:
- Момент затяжки: 3000 Нм
- Опрокидывающий момент: 5000 Нм
- Постоянный крутящий момент: 550 Нм

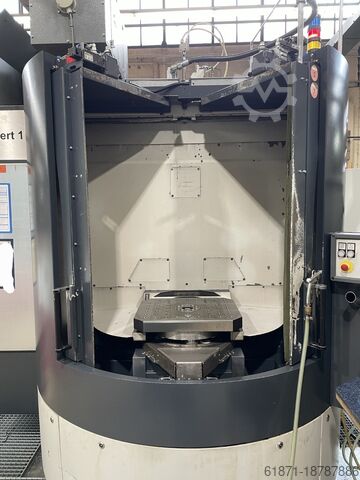

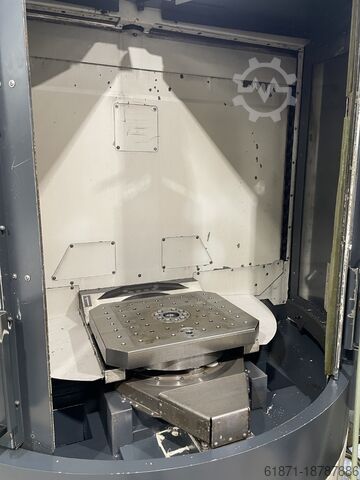

### Устройство смены поддонов
- Количество поддонов: 2 (машина/станция настройки)
- Размер поддона: 400 × 500 мм
- Грузоподъемность: 500 кг/поддон
- Время переключения: 8–10 секунд
### Инструментальный магазин
- Вместимость: 60 мест
- Держатель инструмента: HSK-A63
- Макс. диаметр инструмента: Ø80 мм (Ø160 мм со свободными соседними позициями)
- Макс. вес инструмента: 10 кг
- Время от чипа до чипа: 3–4 секунды (в зависимости от веса)
### Шпиндель
- Скорость: 50–10 000 об/мин
- Мощность привода: 31/24 кВт
- Охлаждающая жидкость: 7 уровней давления до 50 бар (опционально 80 бар)
### Точность
- Погрешность положения (X/Y/Z): 0,006 мм
- Разброс по осям (X/Y/Z): 0,004 мм
- Диапазон реверса (X/Y/Z): 0,003 мм
- Ось B: 6 угловых секунд (неопределенность), 4 угловых секунды (дисперсия)
### Разнообразный
- Уровень шума: ≤80 дБА

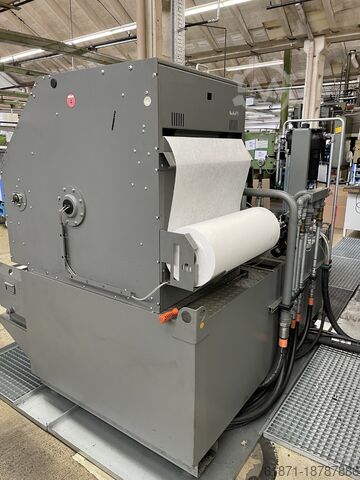

- Объем охлаждающей жидкости: 420 литров (стандартная комплектация) / 2250 литров (опция)
- Вес машины: около 12 000 кг (без аксессуаров)
- Рабочее напряжение: 400 В переменного тока, 50 Гц
- Пневматика: давление на входе 6–8 бар
### Специальные функции (опционально)
- Высокопроизводительный шпиндель: 10 000 об/мин, до 37 кВт для тяжелой обработки
Pec R Ncjv Snvre Ifnspu
- Вытяжка воздуха: фильтр EU13 (очистка 99%)
- Водопадный душ: количество охлаждающей жидкости 70 л/мин
### Дополнительные возможности
- Удаленная диагностика, управление последовательностью поддонов, отображение часов работы, диалоговый интерфейс на немецком/английском языках.
Станок окрашен в цвет RAL 7035/7005/7016 и имеет закрытую обшивку рабочей зоны в соответствии с UVV.
