Трансферная машина WEMA Vogtland BTrPi 900/8

Описание

Технические детали:
Количество шпинделей: 15 шт.
Количество станций: 8 шт.
Система управления: PS 2000
Общая потребляемая мощность: 83,0 кВт
Вес станка приблизительно: 17,0 тонн
Занимаемая площадь: ДхШхГ: 5,0 x 6,2 x 3,8 м
Размеры машины: ДхШхГ: 2400x2800x2800 мм

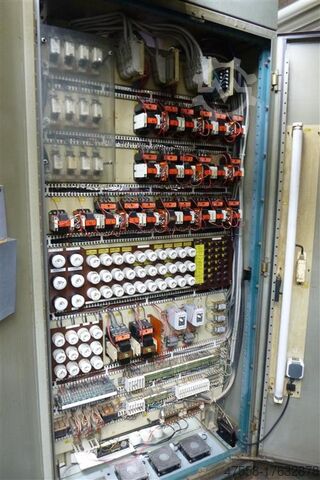

Размеры шкафа управления: №1: LxWxH: 1000x850x2350 мм
Размеры распределительного шкафа: № 2: LxWxH: 1250x650x2230 мм
Размеры распределительного шкафа: №3: LxWxH: 650x600x2300 мм
Размеры распределительного шкафа: №4: LxWxH: 1300x650x2350 мм

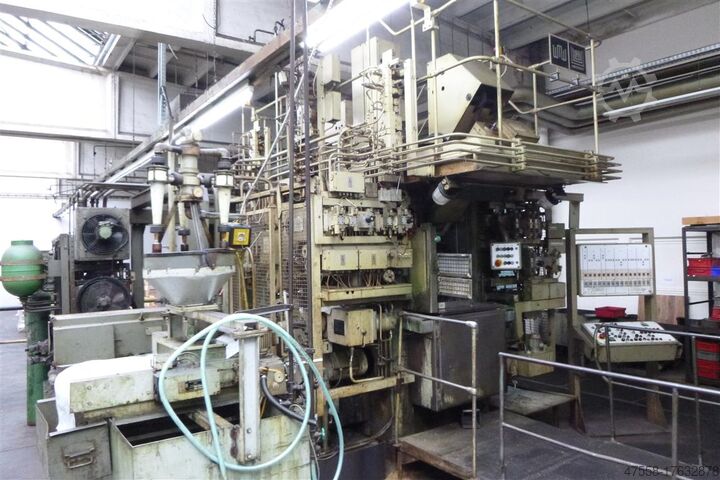

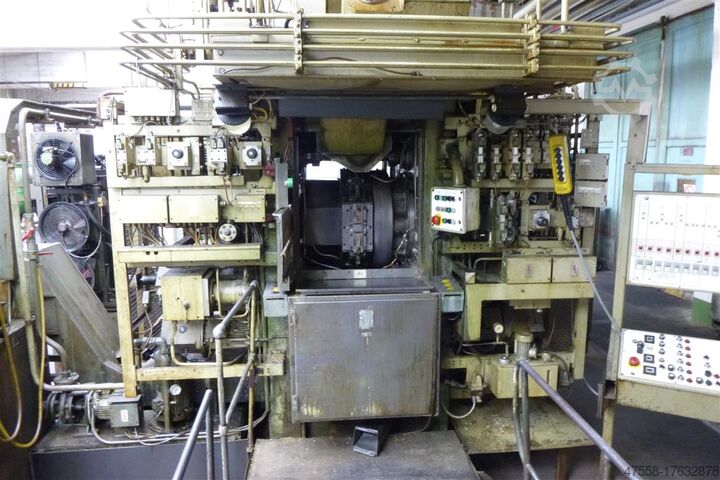

ТРАНСФЕРАВТОМАТ с 3 рабочими станциями и 15 сверлильными и фрезерными шпинделями
например, производство фурнитуры в больших количествах
Дополнительная техническая информация о станке:

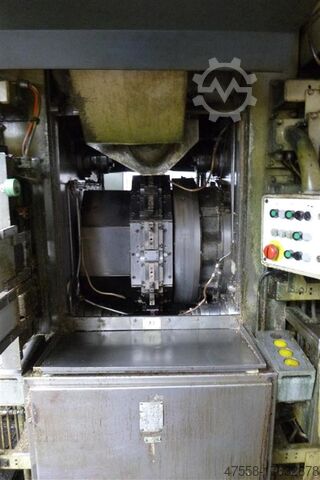

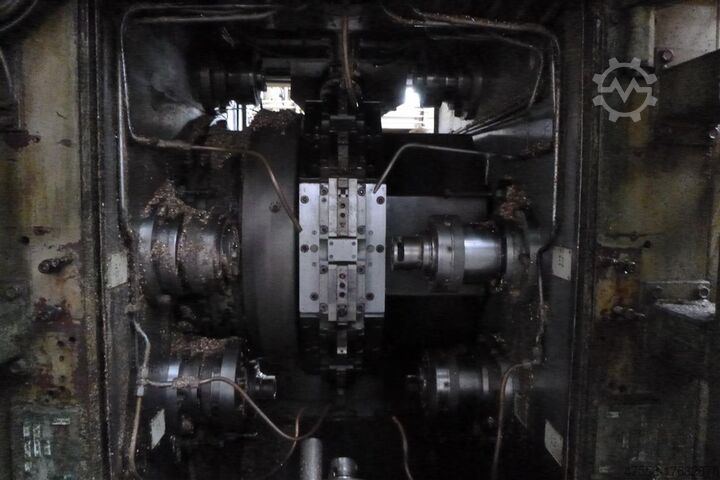

- Держатель заготовок: барабан для заготовок Ø 800 мм для 8 станций зажима заготовок, время цикла 10 сек.
- Сверлильно-фрезерный узел: держатель SK 40; ход шпинделя 125 мм; подача 1 м/мин.; быстрый ход 4 м/мин.; макс. скорость 2240 об/мин.
- правый 4x сверлильно-фрезерный шпиндель с 18 шагами и 1x резьбонарезной шпиндель с гидр. от 14 до 224 об/мин,
- левый 4x сверлильно-фрезерный шпиндель с 18 шагами и 1x резьбонарезной шпиндель с гидр. от 14 до 224 об/мин и радиальный 3x сверлильно-фрезерный шпиндель, из которых 1x у-ось и 1x резьбонарезной шпиндель
- 1-е резьбонарезное устройство: держатель SK 40; пиноли Ø 125 мм; рабочий ход 125 мм; скорость 35,5 - 900 об/мин; правый/левый
- 2-й резьбонарезной узел: держатель SK 40; пиноли Ø 125 мм; рабочий ход 80 мм; скорость 45 - 560 об/мин; правый/левый
Оборудование:

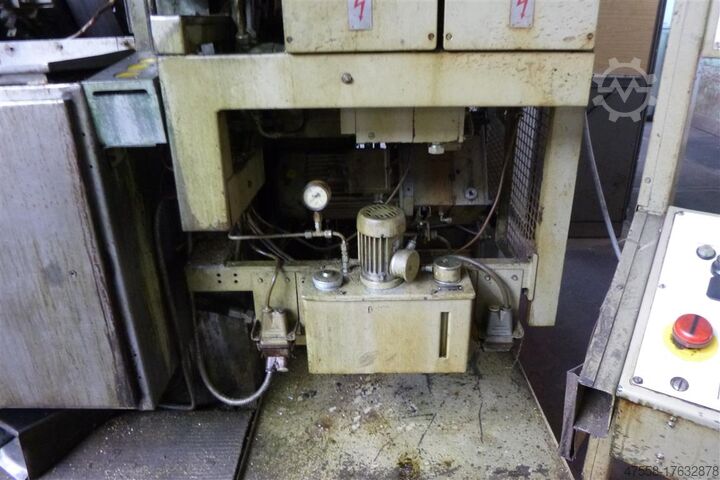

- 2 гидравлических блока
- Устройство для транспортировки стружки
- Ленточный фильтр производителя Filtertechnik Gera (флисовая лента 430 мм)
- Панель управления
- Ручной переключатель
в использовании
