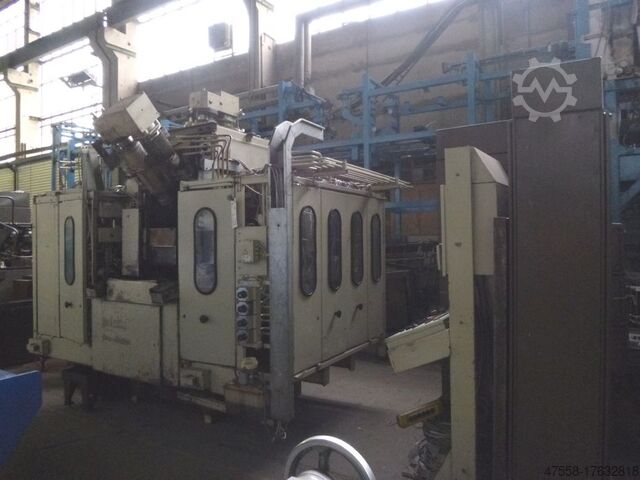

Трансферная машина WEMA Vogtland BTrPi 900/8

Описание

Технические детали:
Количество шпинделей: 15 шт.
Количество станций: 8 шт.
Система управления: PS 2000
Общая потребляемая мощность: 72 кВт
Вес станка приблизительно: 18,0 тонн
Размеры станка: ДхШхГ: 2100x3400x2600 мм
Размеры шкафа управления: № 1: LxWxH: 1000x850x2300 мм
Размеры шкафа управления: № 2: LxWxH: 1250x850x2500 мм
Размеры распределительного шкафа: №3: LxWxH: 1000x850x2100 мм
Размеры распределительного шкафа: № 4: LxWxH: 1000x500x2350 мм
Занимаемая площадь прибл. LxWxH: 5,0 x 6,2 x 3,8 м
ТРАНСФЕРАВТОМАТ с 3 рабочими станциями с 15 сверлильными и фрезерными шпинделями
например, производство арматуры в больших количествах
Дополнительная техническая информация о станке:

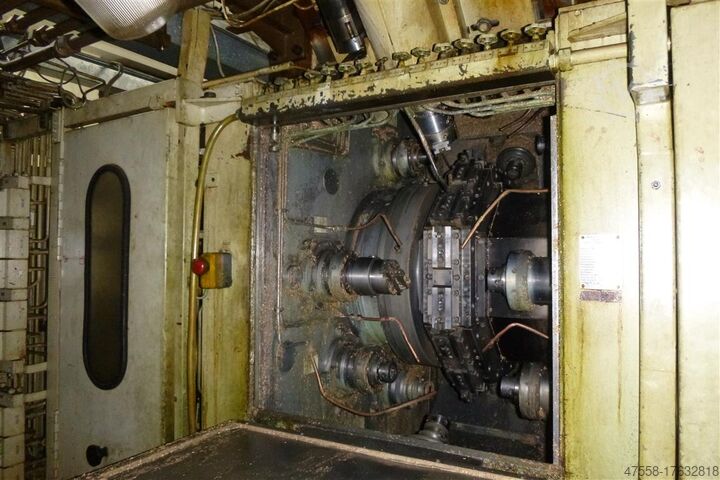

- Держатель заготовок: барабан для заготовок Ø 800 мм для 8 станций зажима заготовок, время цикла 10 сек.
- Сверлильно-фрезерный узел: держатель SK 40; ход шпинделя 125 мм; подача 1 м/мин.; быстрый ход 4 м/мин.; макс. скорость 2240 об/мин.
- слева 3х сверлильно-фрезерный и сверлильный шпиндель и 2х резьбонарезной шпиндель
- справа 2х сверлильно-фрезерных шпинделя и 2х резьбонарезных шпинделя и 1х U-ось, а также радиальные 2х резьбонарезных шпинделя подвижные, 2х сверлильно-фрезерных шпинделя из которых один подвижный и 1х U-ось подвижная
- 1-е резьбонарезное устройство: держатель SK 40; пиноли Ø 125 мм; рабочий ход 125 мм; скорость 35,5 - 900 об/мин; правый/левый
- 2-е резьбонарезное устройство: держатель SK 40; пиноли Ø 125 мм; рабочий ход 80 мм; скорость 45 - 560 об/мин; правый/левый
Оборудование:
- 2 гидравлических блока
Ppsc Rou Idvws Nc Ifnsu
- Устройство для транспортировки стружки
- Ленточный фильтр производителя Filtertechnik Gera (флисовая лента 430 мм)
- Панель управления
- Ручной переключатель
в использовании
*
