Роторная передаточная машина
Роторная передаточная машина Pfiffner RT 100-12
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
_____Dsc Ed Dsw Si T Aedcswb
Описание:

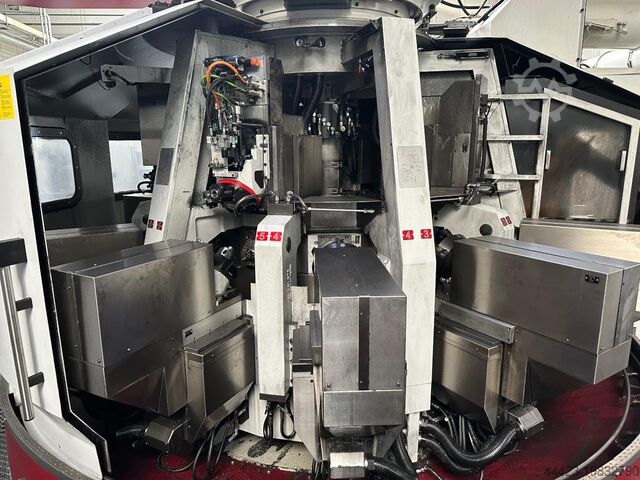

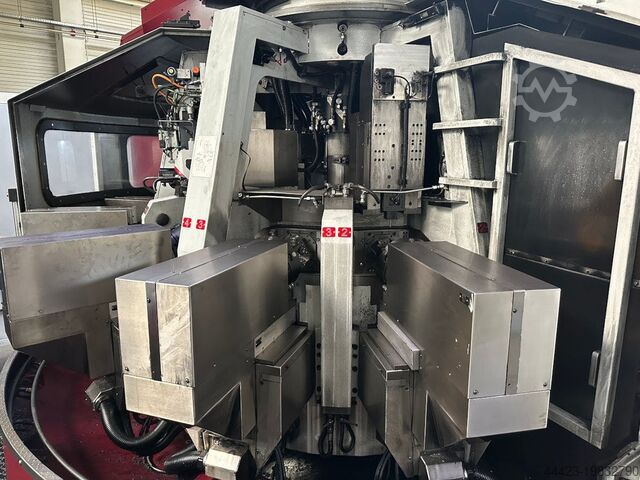

Поворотный делительный стол/шпиндели:
Зажимные станции: 12 мотор-шпинделей
Привод: моментный, с водяным охлаждением.
Система измерения расстояния: Прямая
Время переключения: 1,5 секунды
Шпиндели: мотор-шпиндели с водяным охлаждением
Оси C: 0,001°, гидравлический зажим
Скорость: 5500 об/мин.
Мощность: 11 кВт
Зажимное устройство: патрон
Базовые модули:
Технология: Модуль позиционирования, 3-осевой.
Ось X: 50 мм
Ось Y: 100 мм
Ось Z: 100 мм
Системы измерения расстояния: Непосредственно по всем осям
Подача СОЖ:Встроенная
:
:
Размер заготовки (макс.): 100 х 100 х 100 мм.
Станция 1:
Горизонтально: подача необработанных деталей (велосипедный конвейер + робот Stäubli)
Вертикально: измерение необработанной части
Станция 2:
По горизонтали: 4-створчатая револьверная головка без привода
Вертикально: измерение погрешностей трансформатора (обнуление оси C)
Станция 3:
По горизонтали: 4-створчатая револьверная головка без привода
Вертикально: Не занято
Станция 4:
Горизонтальная: четырехстворчатая револьверная, без привода
Вертикально: Не занято
Станция 5:
Горизонтально: 6-кратная револьверная головка с WAN, 10 000 об/мин.
Вертикальный: 6-кратная револьверная головка с WAN 10 000 об/мин.
Станция 6:
По горизонтали: 4-створчатая револьверная головка без привода
Вертикально: Не занято
Станция 7:
Горизонтально: Не занято
Вертикальная: 6-кратная револьверная головка с WAN, 10 000 об/мин.
Станция 8:
Горизонтально: 6-кратная револьверная головка с WAN, 10 000 об/мин.
Вертикально: Не занято
Станция 9:
По горизонтали: 4-створчатая револьверная головка без привода
Вертикально: Не занято
Станция 10:
Горизонтально: 6-кратная револьверная головка с WAN, 10 000 об/мин.
Вертикально: Не занято
Станция 11:
Горизонтально: 6-кратная револьверная головка с WAN, 10 000 об/мин.
Вертикальная: 6-кратная револьверная головка с WAN, 10 000 об/мин.
Станция 12:
Горизонтальное: устройство загрузки/разгрузки с двойным поворотным захватом + разгрузочный конвейер.
Оборудование/аксессуары:
Управление стружкой: конвейер для стружки

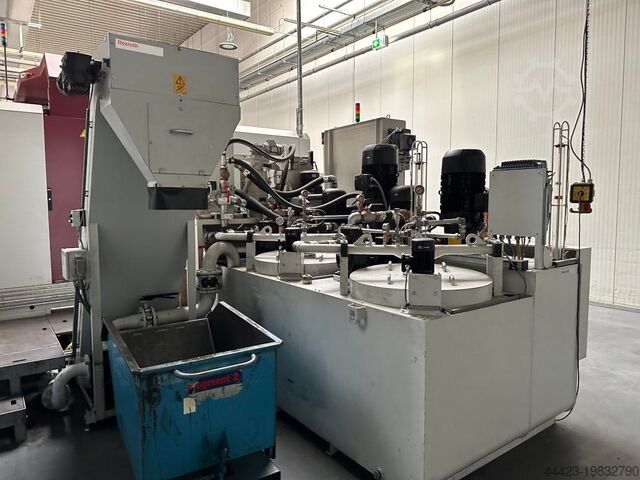

Система высокого давления: 50 бар
Мониторинг инструмента: контроль поломки ARTIS
Подача сырья: Ленточный конвейер с роботом.
Удаление готовой детали: Разгрузочный конвейер с тройным отводящим устройством.

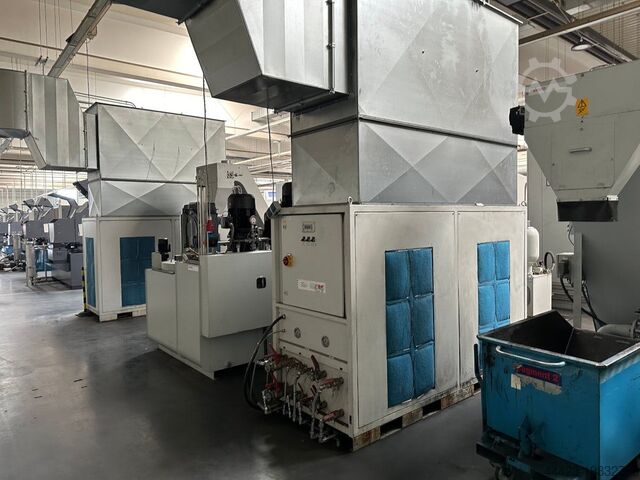

Сепаратор масляного тумана:Электростатический фильтр
Система пожаротушения: Крафт и Бауэр
Маркировка деталей: лазерная
Очистка деталей: система очистки HESO.
