Гибкая производственная система RIELLO VERTIFLEX VFX 450-2/1-0/1-V

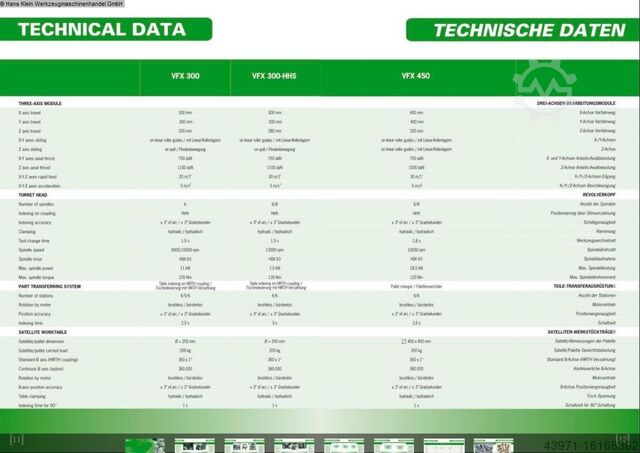

Описание

x-траектория 450 мм
y-путь 400 мм
z-траектория 320 мм
Держатель инструмента HSK 63
Скорость вращения шпинделя 0 - 10000 об/мин
Быстрое перемещение 30 м/мин

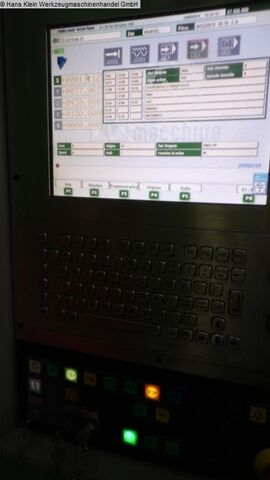

Управление GE FANUC Series 16 i

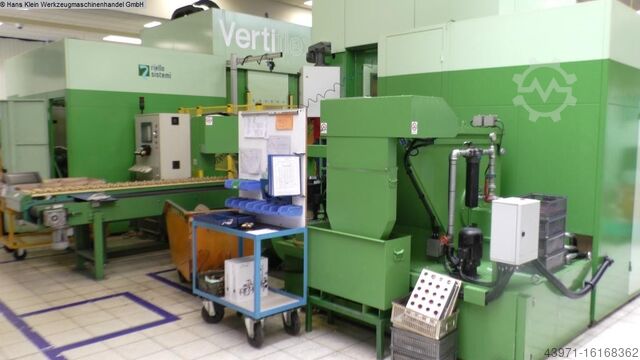

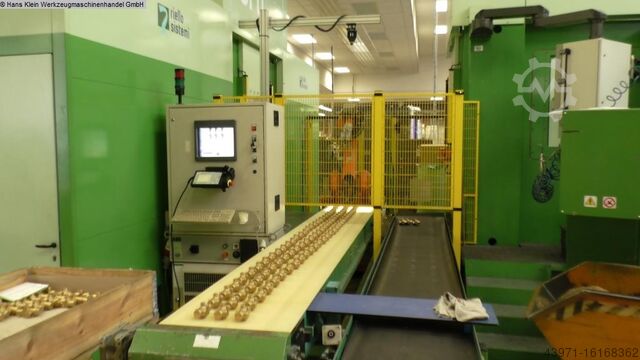

Система для обработки клапанов, корпусов клапанов, фитингов и др.
состоящая из
1 шт. фирменная гибкая производственная ячейка (трансферный станок) RIELLO,
тип VERTIFLEX VFX 450-2/1-0/1-V, год выпуска 2010, с 2 шт. 3-осевых
модулями обработки, каждый с 8-позиционной инструментальной револьверной головкой,
Модуль траверс 1: X1/Y1/Z1 = 450/400/320 мм,
Модуль траектории 2: X2/Y2/Z2 = 450/400/320 мм,
Держатель инструмента HSK 63 в каждом случае,
Поворотный стол с 2 встроенными держателями заготовок á 400 ммø (ось B на каждый держатель заготовок
ось B на держатель заготовки 360 x 1 °), IKZ
Принадлежности: транспортер для стружки, блок охлаждающей жидкости
Psc R Nc Ifetqqqmenjpu

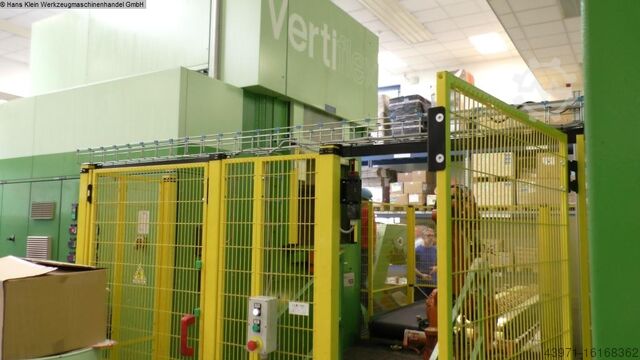

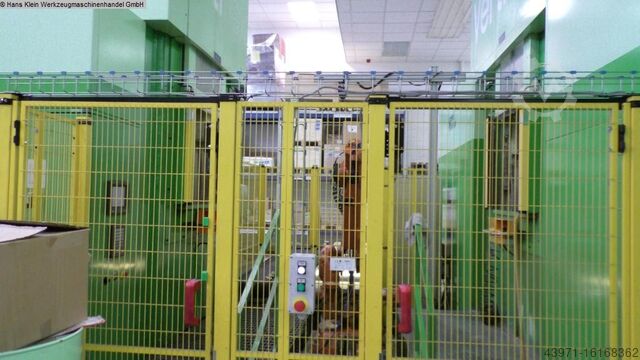

подключен манипуляционный робот ABB с
1 шт. фирменная гибкая производственная ячейка (трансферный станок) RIELLO,
тип VERTIFLEX VFX 450-2/2-0/1-V, 2003 года выпуска, с 3 шт. 3-осевых
модулями обработки, каждый с 8-позиционной инструментальной револьверной головкой,
Модуль траверс 1: X1/Y1/Z1 = 450/400/320 мм,
Модуль траверсы 2: X2/Y2/Z2 = 450/400/320 мм,
Модуль траверс 3: X3/Y3/Z3 = 450/400/320 мм,
Держатель инструмента HSK 63 в каждом случае,
Поворотный стол с 2 встроенными держателями заготовок á 400 ммø, (ось B на каждый держатель заготовок
ось B на держатель заготовки 360 x 1 °), IKZ
Принадлежности: транспортер стружки, блок охлаждающей жидкости
youtu.be/vo4ZI_dvEZk
