Система сварки и нанесения покрытий PTA - Система плазменного покрытия ISOTEC ISOTEC PTGV71BA

Описание

Технические детали:
Управление: мягкое - PLC
Режущие головки: 1 шт.
Центральное расстояние: ок. 4000 мм
Поворотный стол: Ø 890 мм
Поворотный стол: вращающийся: 360° мм
Поворотный стол: поворотный: 130° мм
Электрическое исполнение - напряжение/частота: 3x400 В / 50 Гц В/Гц
Общая потребляемая мощность: ок. 22 кВА
Вес машины приблизительно: 5,0 тонн
Размеры Д x Ш x В: 5,7 x 2,4 x 2,8 м
Размеры шкафа управления: 1600 x 640 x 1500 мм

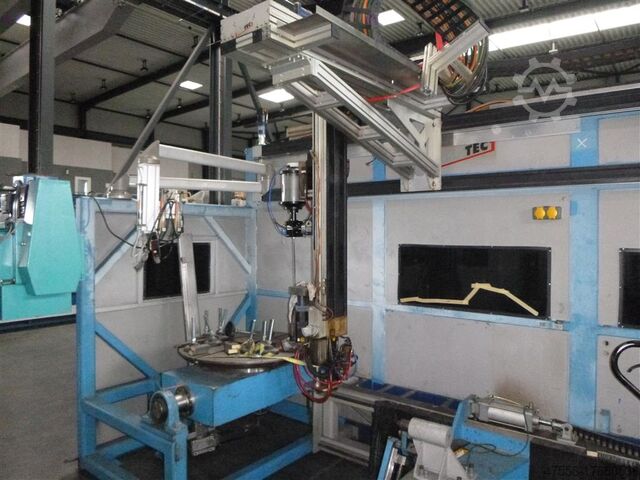

Сварочно-плазменная система нанесения покрытий PTA с 8 осями
Применение: Нанесение покрытия на уплотнительные пластины, кольца седла, конусы, конические шпиндели и другие изнашиваемые детали
Psc R Nc Iju Nwf Ijfnspu
Система дозирования порошка:
-Система управления процессом / регулировка количества порошка
-Количество порошка около 10 кг, размер зерна порошка 25µ - 500µ
-Регулирование количества дозируемого порошка
Источник питания:
-Управление МОП-транзистором; диапазон пилотного макс. 200A и передаточного 300A
-Цифровой дисплей
Воздушное охлаждение
-Контроль 0-10В / 0-20мА
Плазменный резак:
-Водяное охлаждение
-Непрерывная мощность P макс. пилот 100A и передача 300A
Высокочастотный блок зажигания:
-ВЧ-генератор для зажигания дуги
Система контроля загазованности:
-процесс контролируется для полностью автоматической работы
-Устройство электрической регулировки расхода газа в плазменной системе
-Газ = аргон 99,99 чистый газ
-Расход плазменного газа в системе 0,05 - 5 л/мин; порошкового газа в системе 0,50 - 20 л/мин; защитного газа в системе 1,50 - 30 л/мин.

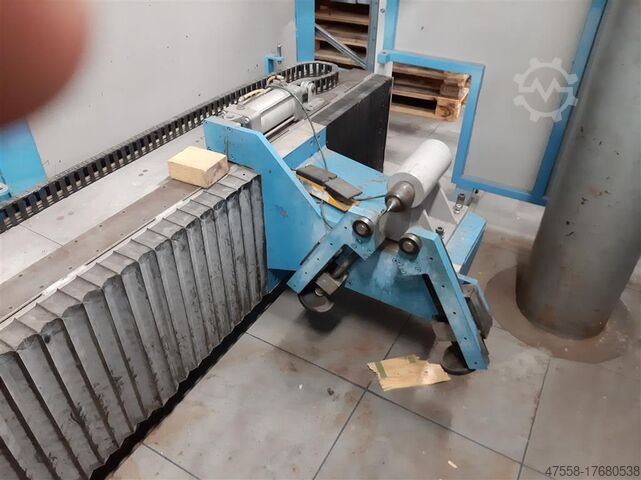

Опорная стойка с подвижным наконечником
Блок водяного охлаждения

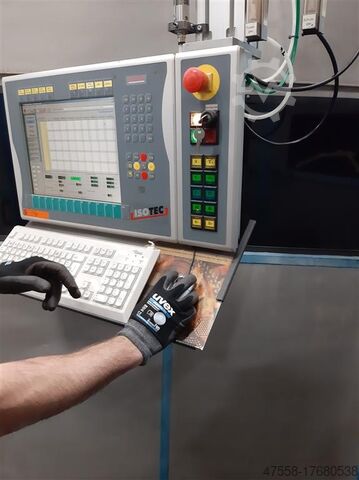

Панель управления

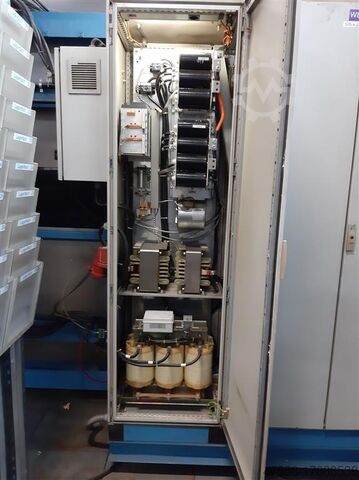

Шкаф
*
