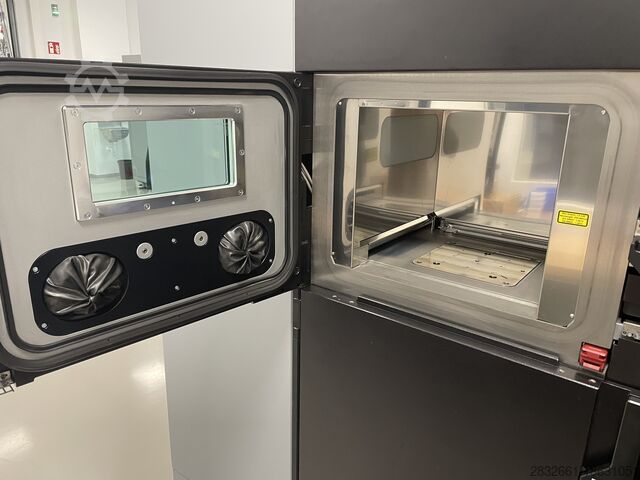

Система лазерной плавки Renishaw RenAM 500 S-FLEX

Описание

Обрабатываемые материалы: металлы в виде порошка. К ним относятся, например, нержавеющие и инструментальные стали, алюминиевые сплавы,
сплавы на основе никеля и титановые сплавы.
Ppoc R Nsv Ewpnec Ifnsu
Дополнительную информацию о материалах и качестве поверхности можно найти на нашей домашней странице.
Вес (нетто): 1870 кг.
Тип лазера: иттербиевый волоконный
Мощность лазера: 1 × 500 Вт
Размеры: 2165 мм x 1236 мм x 2130 мм (Д x Ш x В)
Место для установки (1) 250 мм × 250 мм × 350 мм (Д x Ш x В)
Толщина слоя порошка: от 20 мкм до 120 мкм
Типичная скорость процесса (3): 2 м/с (макс. 10 м/с)
Скорость наращивания (2): до 254 см³/ч
Диаметр фокусировки луча: 80 мкм с динамической фокусировкой
Диаметр динамического фокуса: до 500 мкм
Длина волны луча: от 1070 нм до 1080 нм
Частота модуляции лазера (макс.): 20 кГц
Время подготовки атмосферы строительной камеры: 15 минут (до содержания кислорода < 1000 ppm)
Расход при заполнении/опорожнении системы: < 1200 л
Максимальный расход аргона (при заполнении): 400 л/мин.
Текущий расход аргона (после первоначального заполнения): < 0,8 л/мин
Рабочее давление в камере: от 10 мбар до 20 мбар
Подключение подачи аргона: штекерный разъем BSP 3/8 дюйма
Качество аргона: допустимая примесь 20 ppm или выше (чистота 99,998%)
Электропитание (4): 380 В - 480 В переменного тока, 63 А, 50 Гц - 60 Гц, 3 фазы
Порты данных (5): Стандартный сетевой порт RJ45. Компания Renishaw рекомендует использовать силовые кабели категории 6.
Идеальная рабочая температура (7): от 18 °C до 22 °C (мин./макс.: от 15 °C до 28 °C)
Идеальная относительная влажность (7): < 60 % (макс. < 80 %)
Просвет под машиной (без основания): 146 мм
Класс защиты оптического модуля: IP5X
Уровень шума: ≤ 70 дБ
Совместимое программное обеспечение: QuantAM, InfiniAM Camera, InfiniAM Spectral, Renishaw Central и выбранное стороннее программное обеспечение
(1) Пространство для установки означает максимальное пространство для установки от стены до стены; Однако полезная площадь обычно меньше. The
Подложка не входит в размеры.
(2) Максимальная скорость наращивания не включает время нанесения покрытия и зависит от параметров, геометрии компонента и материала.
(3) Типичная скорость процесса зависит от параметров, геометрии компонента и материала.
(4) Расчетная максимальная нагрузка машины составляет 50 А, а номинальный рабочий ток — 32 А.
(5) Пользователь имеет возможность настроить сеть с помощью собственного программного обеспечения управления. Для получения дополнительной информации
см. Инструкцию по эксплуатации для системы аддитивного производства серии RenAM 500, номер детали Renishaw H-5800-3693.
(6) В связи с различными требованиями к электрооборудованию в каждой стране номера статей для
Дополнительное оборудование может отличаться. Если у вас возникли вопросы, обратитесь в службу поддержки клиентов вашей страны.
(7) Температура и влажность не должны одновременно достигать максимального указанного значения и должны быть ниже указанного значения.
где точка росы достигает 16 °C (61 °F), чтобы избежать образования конденсата на компонентах лазера.
См. Руководство по подготовке площадки и установке для системы аддитивного производства серии RenAM 500,
Номер детали Renishaw: H-5800-3692.
