Маркировочный лазер PowerLine Pico Rofin CombiLine Basic WT

Описание

Rofin
Тип: PowerLine Pico 532 - 10 CombiLine Basic WT

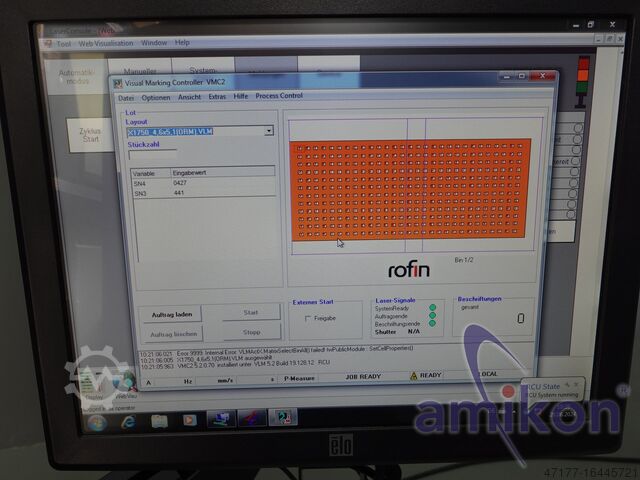

VLM - визуальный лазерный маркировщик
VLM - это инновационное, гибкое программное обеспечение для маркировки, которое используется в лазерных системах Rofin.
Лазерные системы. VLM следует концепции WYSIWYG и предлагает
гибкость мощного, но простого в использовании программного обеспечения.
С помощью VLM можно наносить различные типы этикеток, такие как матричные коды, штрих-коды и серийные номера,
штрих-коды и серийные номера. В зависимости от материала возможна даже самая мелкая
В зависимости от материала возможна даже самая мелкая маркировка. Инновационное программное обеспечение обеспечивает надежную маркировку
надежную маркировку плоских и изогнутых поверхностей, а также οη-на-лету
также возможно нанесение этикеток на лету.
Для импорта макетов поддерживаются такие распространенные форматы, как DXF или, в качестве опции, PDF.
Технические характеристики лазера:
Лазерная головка
Длина волны: 532 нм
Мощность: около 3 Вт при 400 кГц
Частота импульсов: 200-800 кГц,
Качество луча: TEMoo
Энергия на импульс: 7,5 мкДж при 400 кГц, 3,5 мкДж при 800 кГц
Пиковая мощность: 7,5 кВт при 400 кГц
Размеры: около 450 мм X 168 мм X 235 мм (Д X Ш X В)
Вес: ок. 14 кг (со стандартным Galvo RM10)

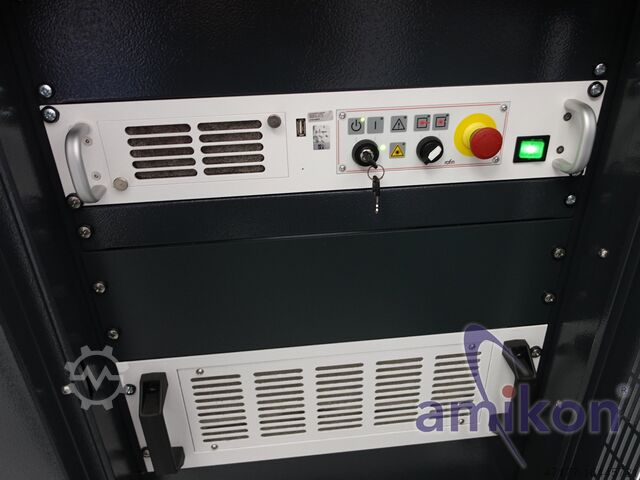

19" блок питания
Psc R Nc Ifstz Rk Honspu
Размеры: 2HEx19''x350 мм (ВхШхД)
Вес: около 20 кг
Охлаждение: встроенное воздушное охлаждение
Напряжение питания: 115 - 240 В +/-10%50 ا Гц / 60 Гц
Потребляемая мощность: около 800 Вт
Температура окружающей среды: 15° - 35°C, без конденсации
Расход воздуха: 80 м³/ч
ПК
Mini-ΙΤΧ
Съемный жесткий диск SSD 250 ГБ
Программное обеспечение
не менее VLM 5.2
Windows Embedded Standard 7
Другие особенности
19-дюймовая рамка может быть снята
Помощь при позиционировании
Регулируемая 3-футовая опора
Следующие компоненты были выбраны дополнительно
из стандартного комплекта поставки:
Ρ255-532 линза ٢= 255 мм: 532 нм
Поле для маркировки 180 мм X 180 мм

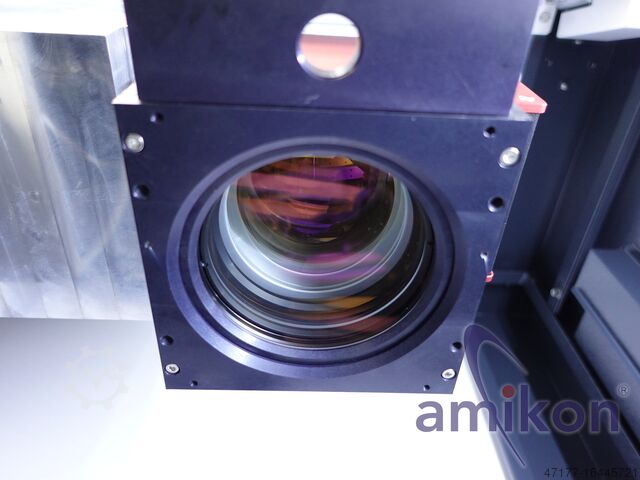

S10-532 Гальвоголовка S10: 532 нм
Гальво-головка S10, включая выбранный объектив, комплект держателей для оптики и защитное
защитное стекло или защитное стекло-слайдер.
Размер: прибл. 165 мм X 118 мм X 147 мм (Д X Ш X В)
Вес: ок. 4,4 кг
CombiLine Basic (V2):
CombiLine Basic - это удобная для пользователя лазерная система класса 1 (в соответствии с EN
60825-1 ), которая благодаря использованию в значительной степени предварительно сконфигурированных
предварительно сконфигурированных функциональных блоков для оптимизации адаптации к специфическим требованиям заказчика.

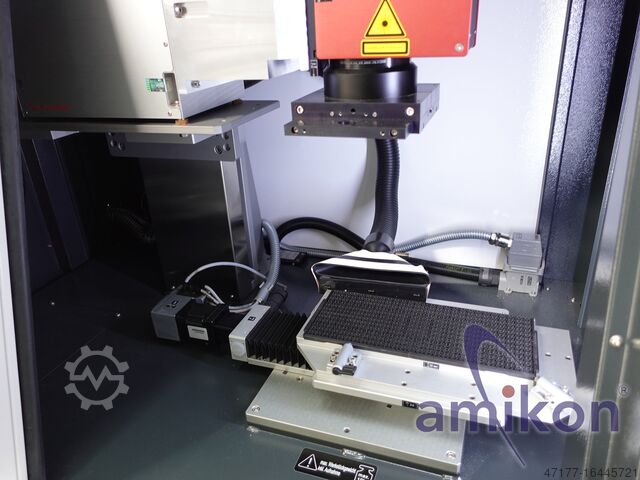

Рама содержит все компоненты управления и функциональные элементы.
функциональные элементы. Алюминиевая плита со стандартными или специальными для заказчика держателями заготовок
Держатели заготовок, в качестве основы используется алюминиевая пластина со стандартным рисунком отверстий.

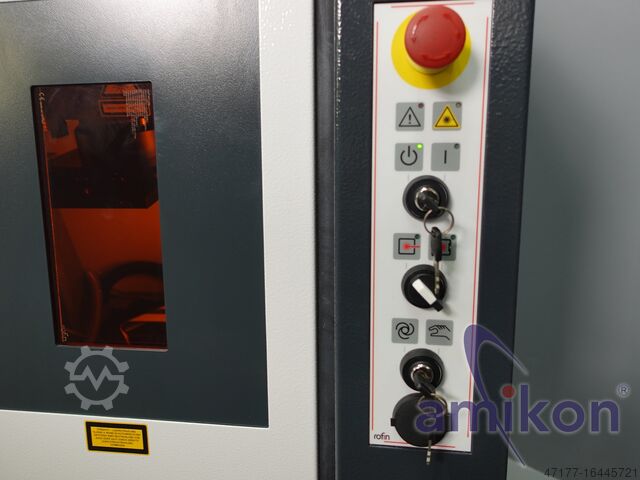

Полностью автоматическая дверь с электроприводом позволяет загружать и выгружать заготовки.
Через большое смотровое окно можно в любое время наблюдать за зоной обработки.
Программируемая ось z, включая управление и двигатель, входит в стандартную комплектацию,
используется для регулировки вертикального фокуса.
Это происходит в автоматическом режиме в соответствии со спецификациями программы маркировки.
Технические данные:
Размеры: ок. 1200 мм X 1750 мм X 800 мм (Ш X В X Г)
Дверной проем: прибл. 560 мм X 680 мм (Ш X В)
Вес: макс. 380 кг
Подключение: 230 В+/-10%: 1/Ν/ΡΕ
Мощность: макс. потребляемая мощность 3 кВА

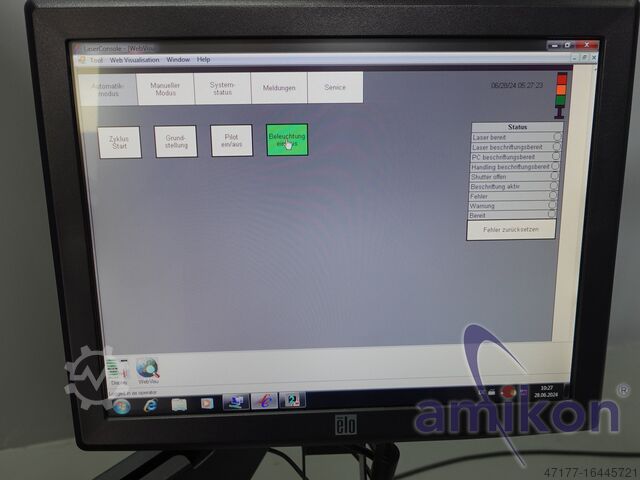

Монитор: 15" TFT с сенсорной функцией
Ось Z: макс. 300 мм хода
Заготовка:
макс. 20 кг Вес (вкл. держатель)
макс
