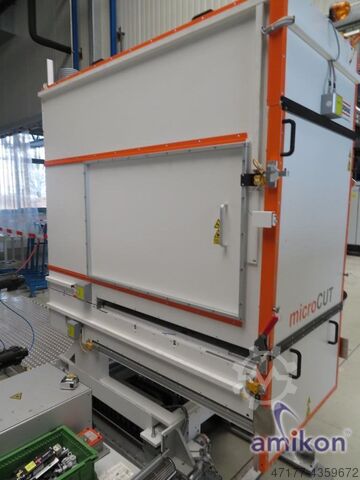

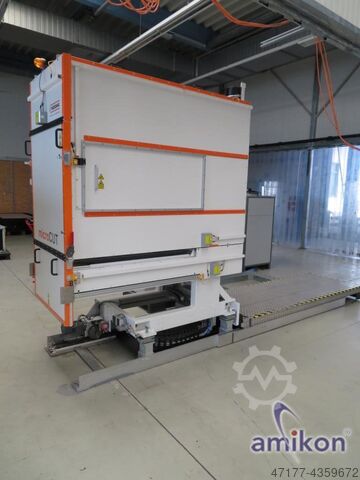

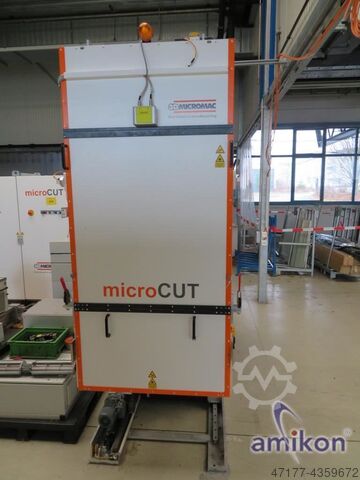

Лазерная система маркировки 3DMICROMAC Typ: microCUT

Описание

Здесь мы предлагаем Вам лазерную систему маркировки 3DMICROMAC
microCUT
Приложение
Лазерный источник IPG
Pec R Nsfgbt Ejc Ifnspu
осевая сканирующая система Raylaighs-3
Датчик мощности 1
Датчик мощности 2
Система камер для позиционирования
Камера системы для контроля качества
Кулер
Отсос
Шкаф управления с IPC
Дистрибьютор Охлаждающая среда
Размеры машины:
Вес машины: 2 тонны
ширина 922 мм, глубина 4653 мм, высота 2925 мм
Компоненты:
Всасывание: высота 2869 мм, ширина 760 мм, глубина 1577 мм.

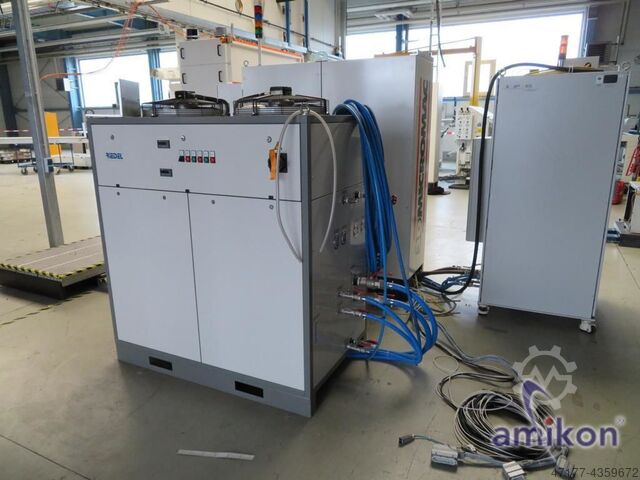

охладитель: высота 1697 мм, ширина 1440 мм, глубина 860 мм
Вес (без наполнения) 500 кг

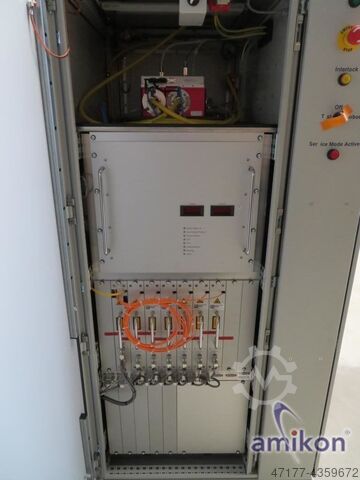

Лазерная стойка: высота 1786 мм, ширина 856 мм, глубина 806 мм
Вес 500 кг
Распределительный шкаф: высота 2001 мм, ширина 1616,05 мм, глубина 605 мм
Подключения машины:
Электрические: напряжение сети 3*400 В AC/N/PE
Потребляемая мощность сети 74А
Частота 50/60 Гц
Потребляемая мощность 51,3 кВт
Управляющее напряжение 24/5В постоянного тока
Главный предохранитель NH 100A gG
Мудуле:
Источник лазера: напряжение сети 400 В переменного тока
Частота 50/60 Гц, мощность 16,7 кВт, потребляемый ток 59А
Кулер: напряжение сети 400В, частота 50/60Гц, потребляемый ток 40А
Машина: Расходные материалы
Рабочее давление 6-10 бар
Температура 10-50°C
Качество ISO 8573-1
Твердое состояние: Класс 1
Масло. Класс 1
Воды: Класс 4
Содержание остаточного масла ᐸ 10 мкг/м³.
Содержание воды ᐸ 6 г/м³
Температура росы под давлением 3 °C
Потребление ᐸ 120 л/мин
Модули блока охлаждения охлаждающей воды:
Выход охлаждающей воды 21°C
Возврат воды для температурного охлаждения 26°C
Допуск на заданное значение 1K
Поток охлаждающей воды 69 л/мин
Давление свободного насоса 1,5 бар
DI блок водяного охлаждения
Температурный выход охлаждающей воды 26°C
Температура воркования
[...]
